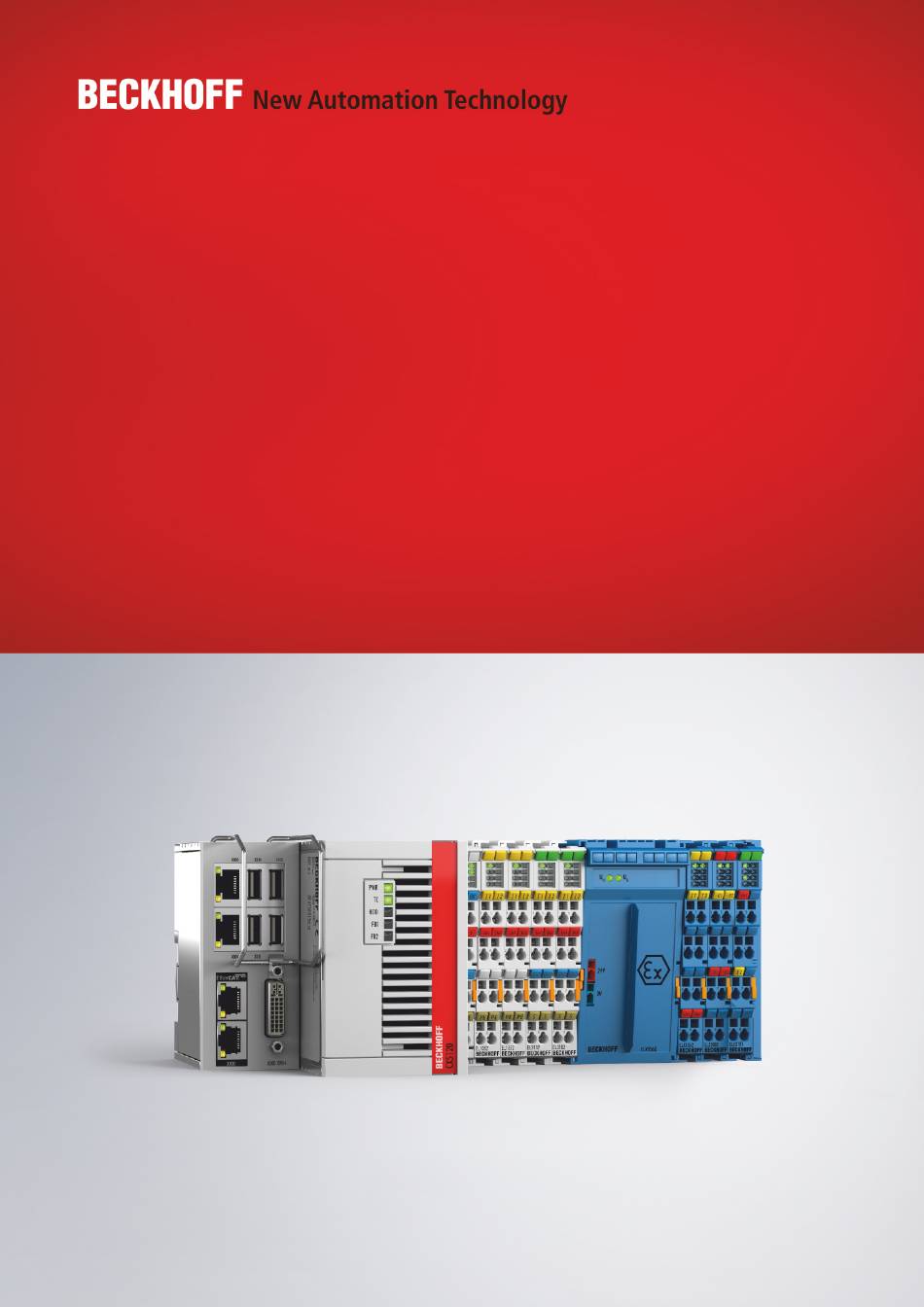

- Seite 1 Betriebsanleitung | DE ELX4181 Einkanalige Analog-Ausgangsklemme, 0/4…20 mA, single- ended, HART, 16 Bit, Ex i 28.04.2021 | Version: 2.0.0...
-
Seite 3: Inhaltsverzeichnis
1 Vorwort ............................... 5 Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise ........................... 6 Ausgabestände der Dokumentation .................... 7 Kennzeichnung von ELX-Klemmen .................... 8 2 Produktübersicht ............................. 12 ELX4181 – Einführung ........................ 12 Technische Daten.......................... 13 Bestimmungsgemäße Verwendung .................... 15 3 Montage und Verdrahtung ........................ 16 Besondere Bedingungen für ELX-Klemmen.................. 16 Installationshinweise für ELX-Klemmen .................. 16 Anordnung von ELX-Klemmen im Busklemmenblock .............. 18... - Seite 4 Inhaltsverzeichnis Version: 2.0.0 ELX4181...
-
Seite 5: Vorwort
Patente: EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
• Anschlussbelegung um Darstellung der Aktoren erweitert • Kapitel Anordnung von ELX-Klemmen im Busklemmenblock aktualisiert • Kapitel Kennzeichnung von ELX-Klemmen aktualisiert • Technische Daten aktualisiert 1.1.0 • Kapitel Anordnung von ELX-Klemmen im Busklemmenblock aktualisiert 1.0.0 • Erste Veröffentlichung • Erste vorläufige Version ELX4181 Version: 2.0.0... -
Seite 8: Kennzeichnung Von Elx-Klemmen
Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird außen auf den Klemmen aufgebracht, siehe Abb. ELX1052 mit Date-Code 3218FMFM, BTN 10000100 und Ex-Kennzeichnung. -
Seite 9: Abb. 1 Elx2008-0000 Mit Date Code 2519Hmhm, Btn 0001F6Hd Und Ex-Kennzeichnung
Vorwort Beckhoff Tracebillity Number (BTN) Darüber hinaus verfügt jede ELX-Klemme über eine eindeutige Beckhoff Tracebillity Number (BTN). Ex-Kennzeichnung Links oben auf der Klemme finden Sie die Ex-Kennzeichnung: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx BVS 18.0005X... -
Seite 10: Abb. 2 Elx9560-0000 Mit Date Code 12150000, Btn 0000B000 Und Ex-Kennzeichnung
Vorwort Abb. 2: ELX9560-0000 mit Date Code 12150000, BTN 0000b000 und Ex-Kennzeichnung Version: 2.0.0 ELX4181... -
Seite 11: Abb. 3 Elx9012 Mit Date Code 12174444, Btn 0000B0Si Und Ex-Kennzeichnung
Vorwort Abb. 3: ELX9012 mit Date Code 12174444, BTN 0000b0si und Ex-Kennzeichnung ELX4181 Version: 2.0.0... -
Seite 12: Produktübersicht
Produktübersicht Produktübersicht ELX4181 – Einführung Abb. 4: ELX4181 - Einkanalige Analog-Ausgangsklemme, 0/4…20 mA, single-ended, HART, 16 Bit, Ex i Die Analog-Ausgangsklemme ELX4181 dient zur direkten Ansteuerung eigensicherer Feldgeräte aus explosionsgefährdeten Bereichen der Zone 0/20 und 1/21. Sie kann wahlweise mit einem Ausgangsbereich von 0…20 mA oder 4…20 mA betrieben werden und unterstützt die Kommunikation mit Hilfe des HART-... -
Seite 13: Technische Daten
Produktübersicht Technische Daten Technische Daten ELX4181-0000 Technik HART Anzahl Ausgänge 1 (single-ended) Anschlusstechnik 2-Leiter Signalstrom 0/4…20 mA Bürde < 500 Ω Auflösung 16 Bit (inkl. Vorzeichen) Wandlungszeit typ. 1 ms Spannungsversorgung der Elektronik aus dem E-Bus (5 V ) und den Powerkontakten (24 V DC Einspeisung durch ELX9560) Stromaufnahme E-Bus typ. - Seite 14 Produktübersicht Technische Daten zum Explosionsschutz ELX4181-0000 Ex-Kennzeichnung ATEX II 3 (1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC...
-
Seite 15: Bestimmungsgemäße Verwendung
Bei den ELX-Klemmen handelt es sich um offene, elektrische Betriebsmittel für den Einbau in abschließbare Schaltschränke, Gehäuse oder Betriebsräume. Stellen Sie sicher, dass der Zugang zu den Geräten nur autorisiertem Fachpersonal möglich ist. VORSICHT Rückverfolgbarkeit sicherstellen! Der Besteller hat die Rückverfolgbarkeit der Geräte über die Beckhoff Tracebility Number (BTN) sicherzu- stellen. ELX4181 Version: 2.0.0... -
Seite 16: Montage Und Verdrahtung
70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff ELX-Klemmen den zulässigen Umgebungstemperaturbereich von -25 bis +60°C! • Es müssen Maßnahmen zum Schutz gegen Überschreitung der Nennbetriebsspannung durch kurzzeiti- ge Störspannungen um mehr als 40% getroffen werden! Die Spannungsversorgung der Einspeiseklem-... - Seite 17 Eine eindeutige Zuordnung von Kanal und Anschlussbezeichnung nach dem Kapitel Anschlussbelegung zum eigentlichen Anschlusskontakt kann über die aufgelaserten Kanalnummern 1 bis 8 links oberhalb der jeweiligen Klemmstelle sowie über das Laserbild erfolgen. Beachten Sie die ggf. vorhandene Polaritätsabhängkeit angeschlossener eigensicherer Stromkreise! ELX4181 Version: 2.0.0...
-
Seite 18: Anordnung Von Elx-Klemmen Im Busklemmenblock
• Die letzte Klemme jedes ELX-Klemmenstrangs ist mit einer Busenkappe ELX9012 abzudecken, sofern nicht zwei Einspeiseklemmen ELX9410 direkt hintereinander installiert sind, um den Klemmenstrang mit Standard-Beckhoff-EtherCAT-Klemmen fortzuführen (z.B. EL/ES/EK)! Beispiele für die Anordnung von ELX-Klemmen Abb. 5: Zulässige Anordnung der ELX-Klemmen (rechter Klemmenblock). -
Seite 19: Abb. 8 Zulässige Anordnung - Elx9410 Vor Einer Einspeiseklemme Elx9560
Abb. 8: Zulässige Anordnung - ELX9410 vor einer Einspeiseklemme ELX9560. Abb. 9: Unzulässige Anordnung - fehlende Einspeiseklemme ELX9560. Abb. 10: Unzulässige Anordnung - Klemme im ELX-Klemmenstrang, die nicht zur ELX-Serie gehört Abb. 11: Unzulässige Anordnung - zweite Einspeiseklemme ELX9560 im ELX-Klemmenstrang ohne vorgeschaltete ELX9410. ELX4181 Version: 2.0.0... -
Seite 20: Abb. 12 Unzulässige Anordnung - Fehlende Busendkappe Elx9012
Bitte beachten Sie bei der Konfiguration des Klemmenstrangs den maximal verfügbaren Ausgangsstrom der Einspeiseklemme ELX9560 gemäß der angegeben technischen Daten. Bei Bedarf muss eine zusätzliche Einspeiseklemme ELX9560 mit vorgeschalteter ELX9410 (siehe Monta- gebeispiele) installiert oder ein vollständig neuer Busklemmenblock aufgebaut werden. Version: 2.0.0 ELX4181... -
Seite 21: Einbaulage Und Mindestabstände
• über und unter den ELX-Klemmen: 35 mm (gefordert!) • neben dem Busklemmenblock: 20 mm (empfohlen) Abb. 13: Einbaulage und Mindestabstände WARNUNG Beachten Sie die Mindestabstände gemäß IEC 60079-14! Beachten Sie außerdem die vorgeschriebenen Mindestabstände zwischen eigensicheren und nicht-eigensi- cheren Stromkreisen gemäß IEC 60079-14. ELX4181 Version: 2.0.0... -
Seite 22: Tragschienenmontage Von Elx-Klemmen
Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befesti- gung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Mon- tageverbindungen wie Senkkopfschrauben oder Blindnieten. Version: 2.0.0 ELX4181... -
Seite 23: Anschluss
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Die Klemmen der Serie ELXxxxx enthalten Elektronik und Anschlussebene in einem Gehäuse. ELX4181 Version: 2.0.0... -
Seite 24: Verdrahtung
Leiter angeschlossen werden. Beachten Sie die unten stehenden Tabellen zum Lei- tungsquerschnitt! 3.6.2 Verdrahtung WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Version: 2.0.0 ELX4181... -
Seite 25: Abb. 18 Anschluss Einer Leitung An Eine Klemmstelle
Leiter wird nach dem Abisolieren einfach in die Klemmstelle gesteckt. Das Lösen der Leitungen erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle. ELX4181 Version: 2.0.0... -
Seite 26: Ordnungsgemäßer Leitungsanschluss
Potentialtrennung der 24 V Ex-Potentialschiene sicherstellen! Stellen Sie in jedem Fall sicher, dass die durch die ELX9560 vorgenommene galvanische Trennung zwi- schen der 24 V Ex-Potentialschiene (Powerkontakte +24 V Ex und 0 V Ex) und anderen Systempotentialen (ggfs. auch Funktions- oder Schutzerden) nicht aufgehoben wird. Version: 2.0.0 ELX4181... -
Seite 27: Anschlussbelegung
Montage und Verdrahtung 3.6.5 Anschlussbelegung Abb. 19: ELX4181 - Anschlussbelegung Klemmstelle Beschreibung Name nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt Ground Kanal 1 nicht belegt Output 1 Ausgang Kanal 1 ELX4181 Version: 2.0.0... - Seite 28 Die Ausgänge bleiben im sicheren Zustand Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich Error EtherCAT-Kommunikationsfehler Error Ch1 HART Ch1 grün Keine HART Kommunikation HART Kommunikation aktiv Error HART 1 rot HART-Kommunikationsfehler Version: 2.0.0 ELX4181...
-
Seite 29: Anhang
The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). For devices with Ethernet connectors Not for connection to telecommunication circuits. -
Seite 30: Fm-Hinweise
Group A, B, C, D oder in nicht-explosionsgefährdeten Bereichen erfolgen! WARNUNG Berücksichtigen Sie die Dokumentation Control Drawing ELX! Beachten Sie bei der Installation der ELX-Klemmen unbedingt die Dokumentation Control Drawing ELX, die ihnen im Download-Bereich Ihrer ELX-Klemme unter https://www.beckhoff.de/ELXxxxx zur Verfügung steht! Version: 2.0.0 ELX4181... -
Seite 31: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 32 ELX9560-0000 mit Date Code 12150000, BTN 0000b000 und Ex-Kennzeichnung ....Abb. 3 ELX9012 mit Date Code 12174444, BTN 0000b0si und Ex-Kennzeichnung ......Abb. 4 ELX4181 - Einkanalige Analog-Ausgangsklemme, 0/4…20 mA, single-ended, HART, 16 Bit, Ex i............................... Abb. 5 Zulässige Anordnung der ELX-Klemmen (rechter Klemmenblock)..........
- Seite 34 Mehr Informationen: www.beckhoff.de/ELX4181 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
