EL2521-0024, EL2521-0124
Der Betrieb mit externer Versorgungsspannung ist abhängig von der Hardware-Version der Klemme:
• Anschluss an Optokoppler (mit externer Versorgungsspannung)
Zum Anschluss an Eingänge mit großen Eingangswiderständen kann bei der EL2521-0024 eine externe
Versorgungsspannung (bis zu 24 V) genutzt werden um den erforderlichen Strom zu treiben.

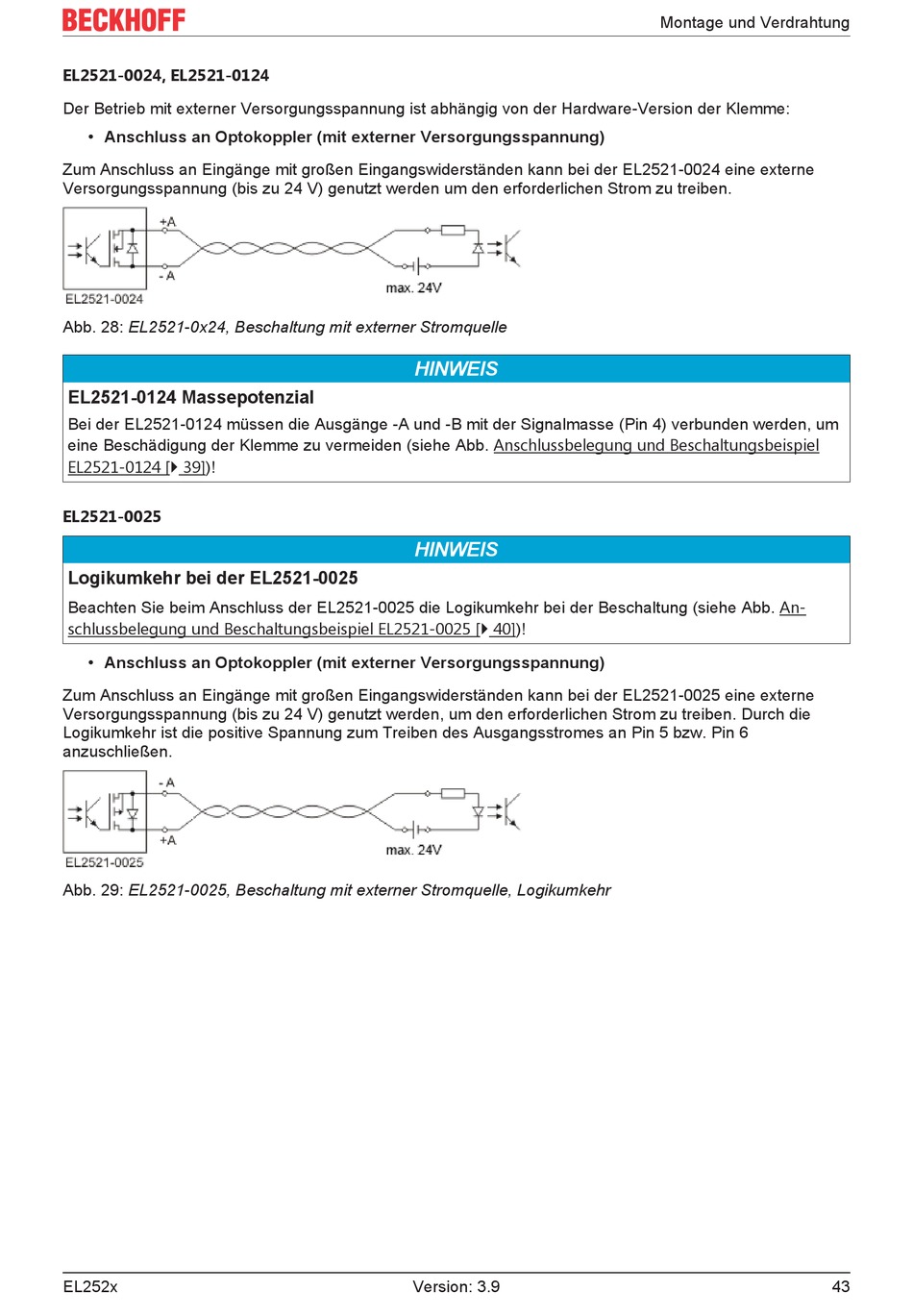

Abb. 28: EL2521-0x24, Beschaltung mit externer Stromquelle
EL2521-0124 Massepotenzial
Bei der EL2521-0124 müssen die Ausgänge -A und -B mit der Signalmasse (Pin 4) verbunden werden, um
eine Beschädigung der Klemme zu vermeiden (siehe Abb. Anschlussbelegung und Beschaltungsbeispiel
EL2521-0124 [} 39])!
EL2521-0025
Logikumkehr bei der EL2521-0025
Beachten Sie beim Anschluss der EL2521-0025 die Logikumkehr bei der Beschaltung (siehe Abb. An-
schlussbelegung und Beschaltungsbeispiel EL2521-0025 [} 40])!
• Anschluss an Optokoppler (mit externer Versorgungsspannung)
Zum Anschluss an Eingänge mit großen Eingangswiderständen kann bei der EL2521-0025 eine externe
Versorgungsspannung (bis zu 24 V) genutzt werden, um den erforderlichen Strom zu treiben. Durch die
Logikumkehr ist die positive Spannung zum Treiben des Ausgangsstromes an Pin 5 bzw. Pin 6
anzuschließen.
Abb. 29: EL2521-0025, Beschaltung mit externer Stromquelle, Logikumkehr
