2.2.2

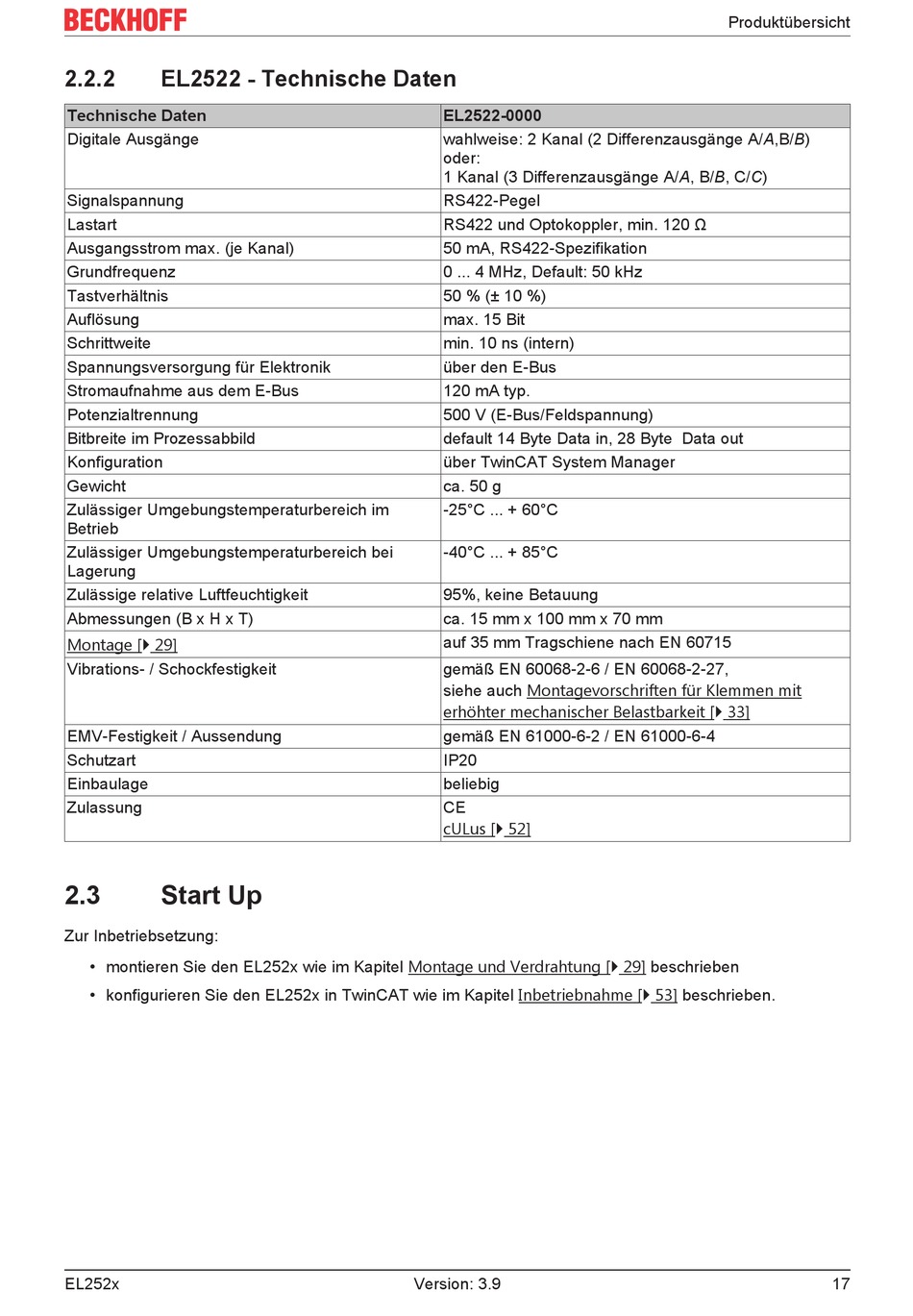

EL2522 - Technische Daten
Technische Daten
Digitale Ausgänge
Signalspannung
Lastart
Ausgangsstrom max. (je Kanal)
Grundfrequenz
Tastverhältnis
Auflösung
Schrittweite
Spannungsversorgung für Elektronik
Stromaufnahme aus dem E-Bus
Potenzialtrennung
Bitbreite im Prozessabbild
Konfiguration
Gewicht
Zulässiger Umgebungstemperaturbereich im
Betrieb
Zulässiger Umgebungstemperaturbereich bei
Lagerung
Zulässige relative Luftfeuchtigkeit
Abmessungen (B x H x T)
Montage [} 29]
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Einbaulage
Zulassung
2.3
Start Up
Zur Inbetriebsetzung:
• montieren Sie den EL252x wie im Kapitel Montage und Verdrahtung [} 29] beschrieben
• konfigurieren Sie den EL252x in TwinCAT wie im Kapitel Inbetriebnahme [} 53] beschrieben.
EL252x
EL2522-0000
wahlweise: 2 Kanal (2 Differenzausgänge A/A,B/B)
oder:
1 Kanal (3 Differenzausgänge A/A, B/B, C/C)
RS422-Pegel
RS422 und Optokoppler, min. 120 Ω
50 mA, RS422-Spezifikation
0 ... 4 MHz, Default: 50 kHz
50 % (± 10 %)
max. 15 Bit
min. 10 ns (intern)
über den E-Bus
120 mA typ.
500 V (E-Bus/Feldspannung)
default 14 Byte Data in, 28 Byte Data out
über TwinCAT System Manager
ca. 50 g
-25°C ... + 60°C
-40°C ... + 85°C
95%, keine Betauung
ca. 15 mm x 100 mm x 70 mm
auf 35 mm Tragschiene nach EN 60715
gemäß EN 60068-2-6 / EN 60068-2-27,
siehe auch Montagevorschriften für Klemmen mit
erhöhter mechanischer Belastbarkeit [} 33]
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
beliebig
CE
cULus [} 52]
Version: 3.9
Produktübersicht
17
