Produktübersicht
2.2

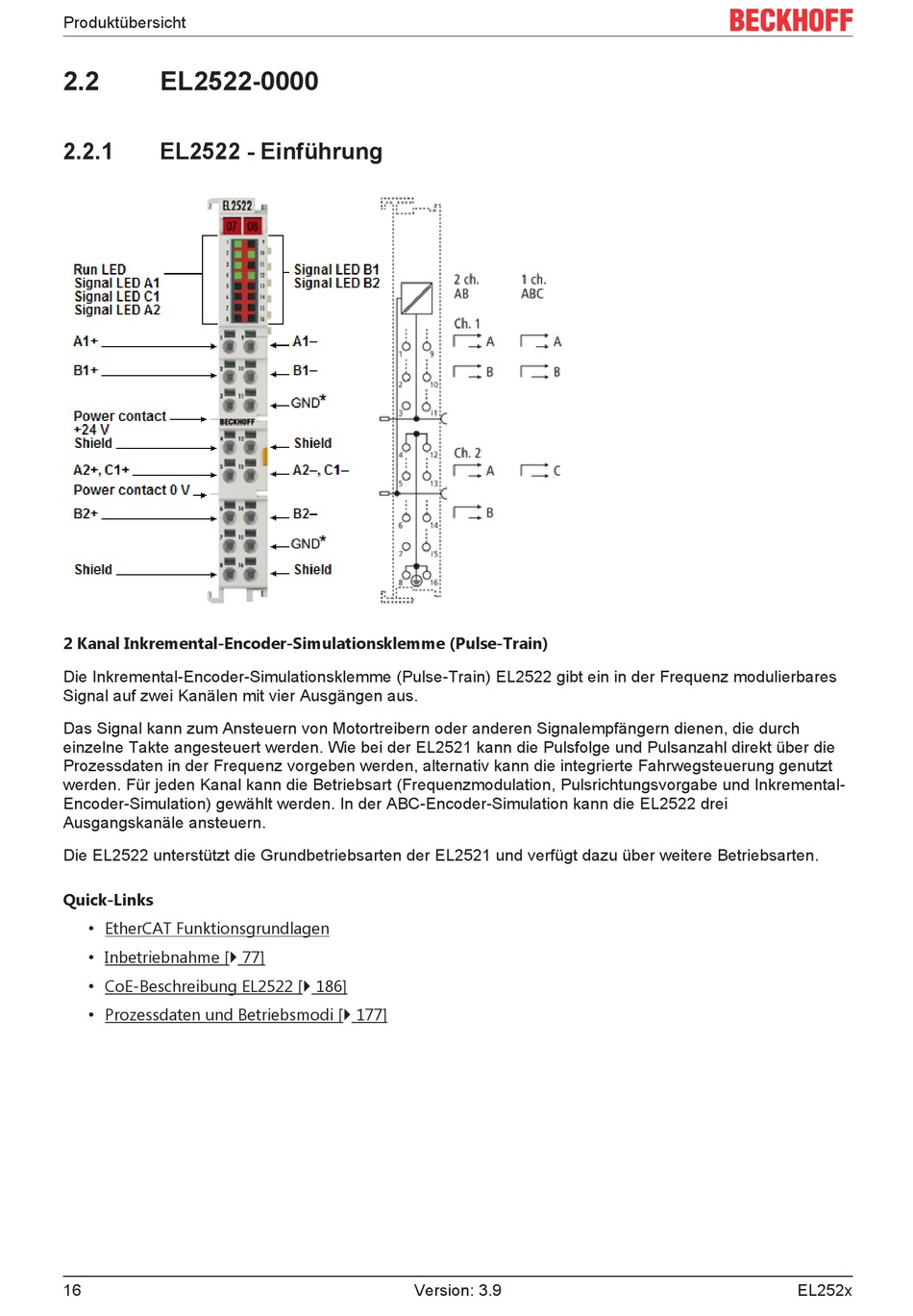

EL2522-0000
2.2.1
EL2522 - Einführung
2 Kanal Inkremental-Encoder-Simulationsklemme (Pulse-Train)
Die Inkremental-Encoder-Simulationsklemme (Pulse-Train) EL2522 gibt ein in der Frequenz modulierbares
Signal auf zwei Kanälen mit vier Ausgängen aus.
Das Signal kann zum Ansteuern von Motortreibern oder anderen Signalempfängern dienen, die durch
einzelne Takte angesteuert werden. Wie bei der EL2521 kann die Pulsfolge und Pulsanzahl direkt über die
Prozessdaten in der Frequenz vorgeben werden, alternativ kann die integrierte Fahrwegsteuerung genutzt
werden. Für jeden Kanal kann die Betriebsart (Frequenzmodulation, Pulsrichtungsvorgabe und Inkremental-
Encoder-Simulation) gewählt werden. In der ABC-Encoder-Simulation kann die EL2522 drei
Ausgangskanäle ansteuern.
Die EL2522 unterstützt die Grundbetriebsarten der EL2521 und verfügt dazu über weitere Betriebsarten.
Quick-Links
• EtherCAT Funktionsgrundlagen
• Inbetriebnahme [} 77]
• CoE-Beschreibung EL2522 [} 186]
• Prozessdaten und Betriebsmodi [} 177]
