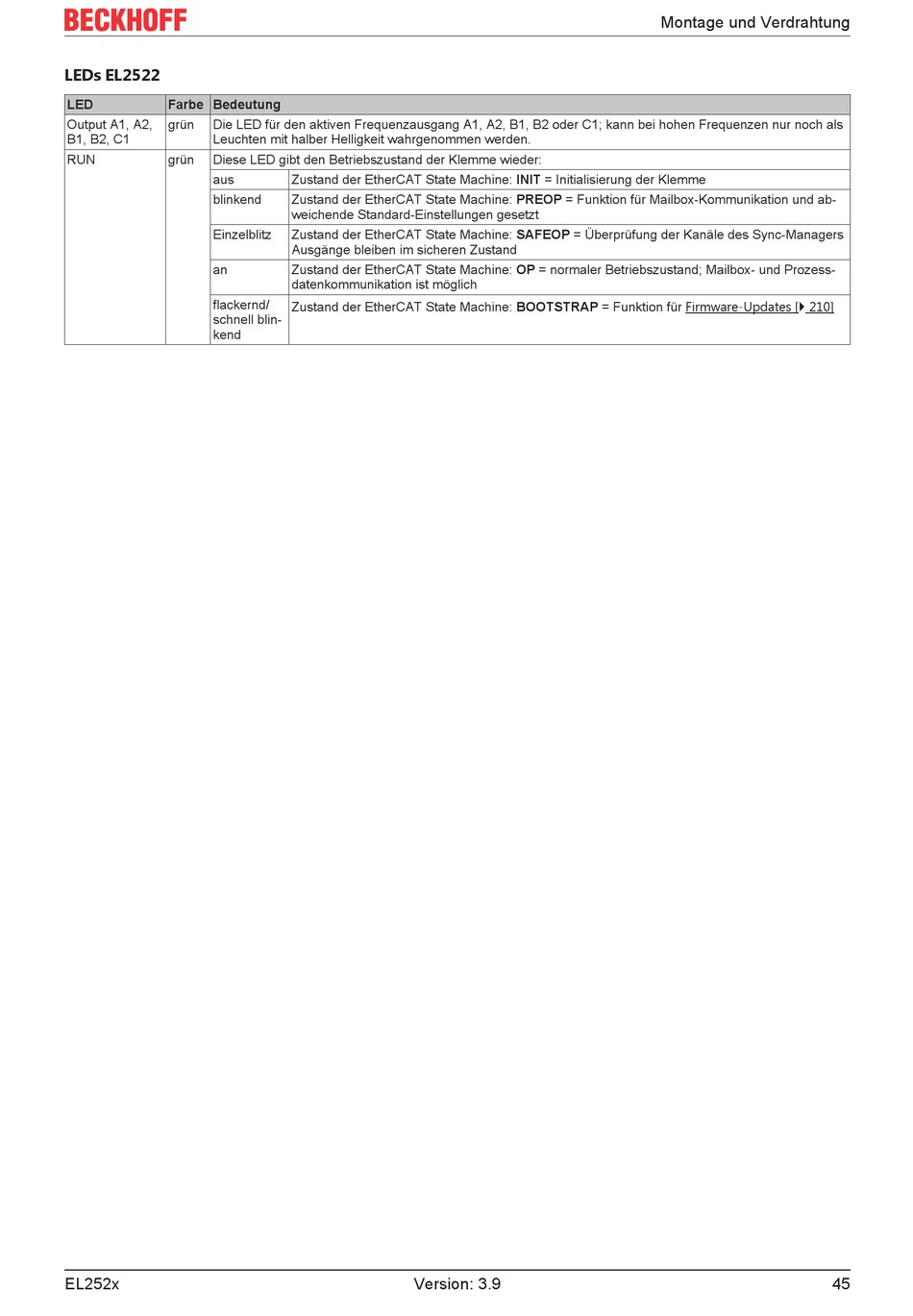

LEDs EL2522
LED
Farbe Bedeutung
Output A1, A2,
grün
Die LED für den aktiven Frequenzausgang A1, A2, B1, B2 oder C1; kann bei hohen Frequenzen nur noch als
B1, B2, C1
Leuchten mit halber Helligkeit wahrgenommen werden.
RUN
grün
Diese LED gibt den Betriebszustand der Klemme wieder:
aus
blinkend
Einzelblitz
an
flackernd/
schnell blin-
kend
EL252x
Zustand der EtherCAT State Machine: INIT = Initialisierung der Klemme
Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und ab-
weichende Standard-Einstellungen gesetzt
Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers
Ausgänge bleiben im sicheren Zustand
Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozess-
datenkommunikation ist möglich
Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware-Updates [} 210]
Version: 3.9
Montage und Verdrahtung
45
