Belegung der Anschlusstechnik
1
2
3
Überwachung
4
F1
5
ÜE-Relais
6
7
8
+

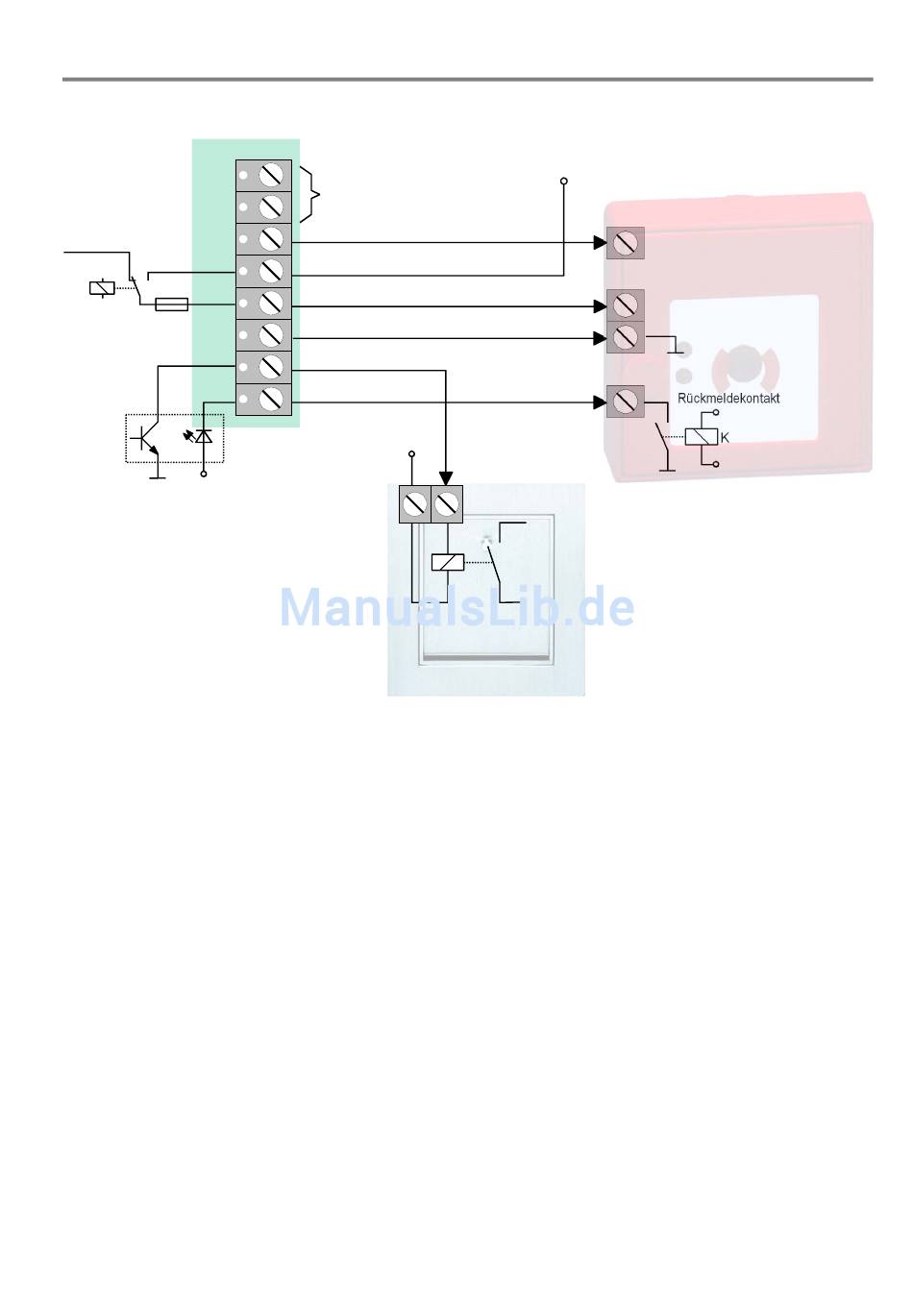

Abb. 80: Belegung der Anschlusstechnik
Das Signal zur Entriegelung des Feuerwehrschlüsseldepot (FSD) wird geschaltet, wenn die Rückmeldung der
Übertragungseinrichtung (Klemme 8 = ÜE-Rückmeldung) von der Brandmelderzentrale erkannt wurde.
Optische Anzeigen zur Übertragungseinrichtung
Eine ausgelöste Übertragungseinrichtung wird durch die dauerleuchtende rote LED >Hauptmelder (ÜE)< auf
dem Bedienfeld der Zentrale angezeigt. Die Interventionskräfte, wie z.B. die Feuerwehr, wurden alarmiert.
Konnte die Übertragungseinrichtung im Ereignisfall nicht angesteuert werden, weil z. B. die ÜE abgeschaltet
war, so wird diese durch die dauerleuchtende rote LED >Feuerwehr rufen< auf dem Bedienfeld angezeigt.
FB 798951.10 / 01.10
nicht belegen
ÜE-Rücksetzen (+12 V oder +24 V / 300 mA)
Primärleitung zur ÜE (+ÜE)
GND
FSD-Entriegelung (max. 300 mA)
ÜE-Rückmeldung
+UBext.
K
FSD (Prinzipschaltung)
Brandmelde-Computer IQ8Control C/M
+ÜE
Versorgungs-
spannung
Übertragungseinrichtung
(Prinzipschaltung)
FSD
Entriegelung
Rückmeldekontakt
K
91
