4.3.5 Mikromodul-Steckplatz
Auf den Mikromodul-Steckplatz des Basismoduls kann ein frei wählbares Mikromodul aufgesteckt und an den
Schraubklemmen (1-8) angeschlossen werden. Die jeweilige Belegung der Anschlussklemmen ist abhängig von
dem eingesetzten Mikromodul.

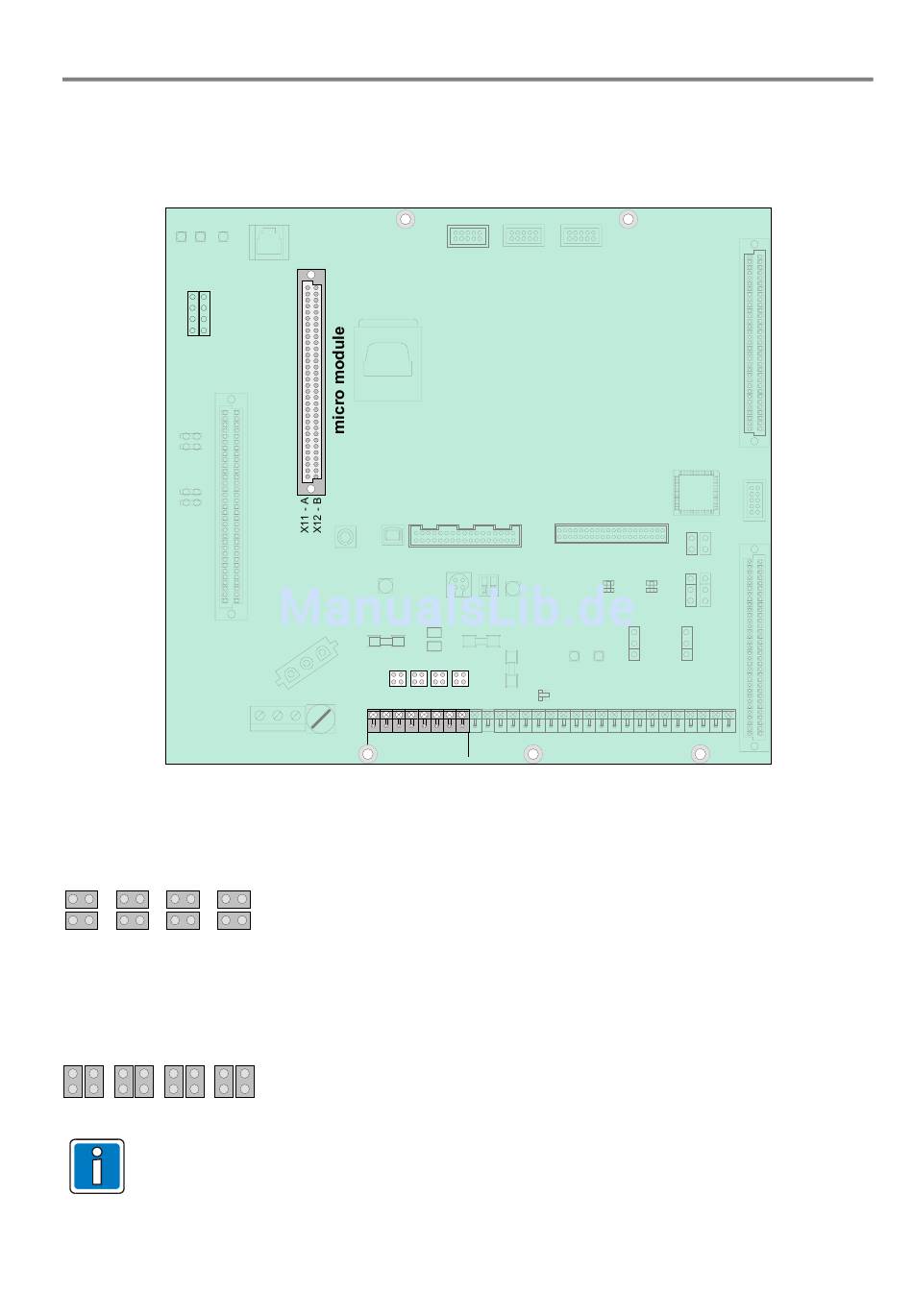

Abb. 40: Mikromodul-Steckplatz, Anschlussklemmen und Lage der Steckbrücken
Alle Steckbrücken in waagerechter Position
X27 X28 X29 X30
Alle Steckbrücken in senkrechter Position
X27 X28 X29 X30
Die Mikromodule müssen auf die gewünschte Funktionalität mit den Steckbrücken und DIL-Schaltern
eingestellt sowie entsprechend der Zentralenkonfiguration programmiert werden.
FB 798951.10 / 01.10
X1
X27X28X29X30
X2
F1
X3
1 2 3 4 5 6 7 8
micro module
Brandmelde-Computer IQ8Control C/M
Erforderliche Konfiguration für alle Mikromodule außer
®
essernet
(werkseitige Einstellung).
Der EMV-Schutz für die Module ist aktiviert.
®
Nur für essernet
-Mikromodul erforderlich.
Der EMV-Schutz ist auf dem essernet
und daher auf dem Basismodul abgeschaltet.
®
-Mikromodul aktiviert
45
