18.2 Brandschutzgehäuse (F30) mit Brandmelderzentrale
1

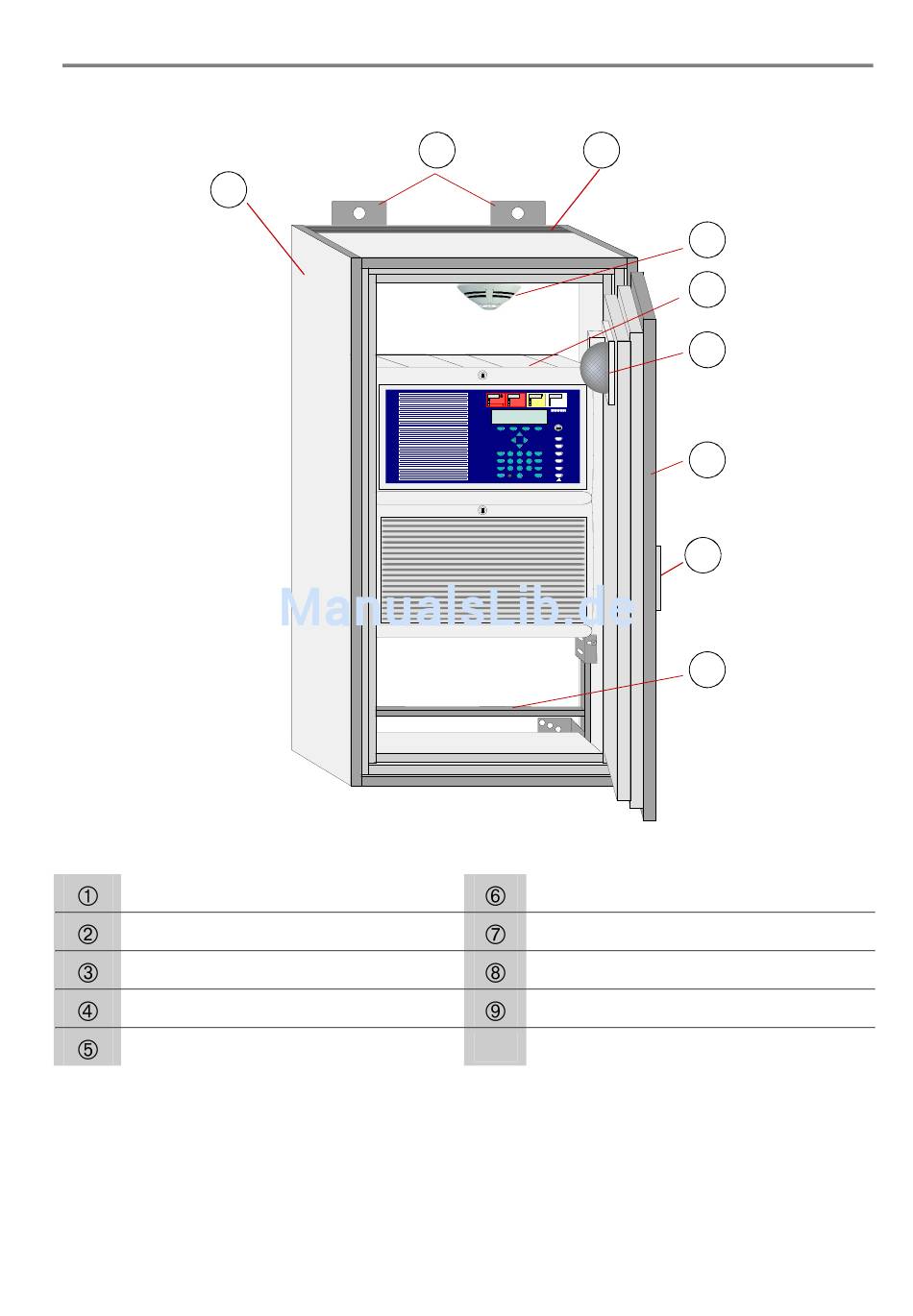

Abb. 127: Prinzipdarstellung mit eingebauter BMZ IQ8Control M
Brandschutzgehäuse (F30) - RO oder LO
Befestigungslaschen (oben + unten)
Kabelschott
Brandmelder
Brandmelderzentrale (BMZ)
Spezifikation Brandschutzgehäuse (F30) und Kabelkühlaufsatz:
•
Gehäuse außen lichtgrau, ähnlich RAL 7035
•
Branddämmung nach DIN 4102
•
Die Kabeldurchführungen haben eine Feuerwiderstandsdauer von mehr als 30 Minuten
•
Gehäuse vor Wasser, eindringender Feuchte bzw. Spritzwasser zu schützen.
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
2
3
1
2
3
4
5
6
7
8
9
0
Belüftungssystem (Optional)
Tür
Schwenkhebelverschluss
Einbaurahmen mit Befestigungswinkel
4
5
6
7
8
9
