Basismodul

Auf das Basismodul kann das Netzteilmodul und ein frei wählbares Mikromodul gesteckt werden. Auf den
Steckplatz >System connector 1< wird ein Peripherie- oder ein Erweiterungsmodul aufgesteckt. Der untere
Steckplatz >System connector 2< ist nur bei der IQ8Control M bestückt.
Basismodul (Art.-Nr. 772482)
Housing Ethernet
open Link data
V2 V1
V3
X7 X8
8 1
7 2
6 3
5 4
Battery 1
+
-
Battery 2
+
-
X2

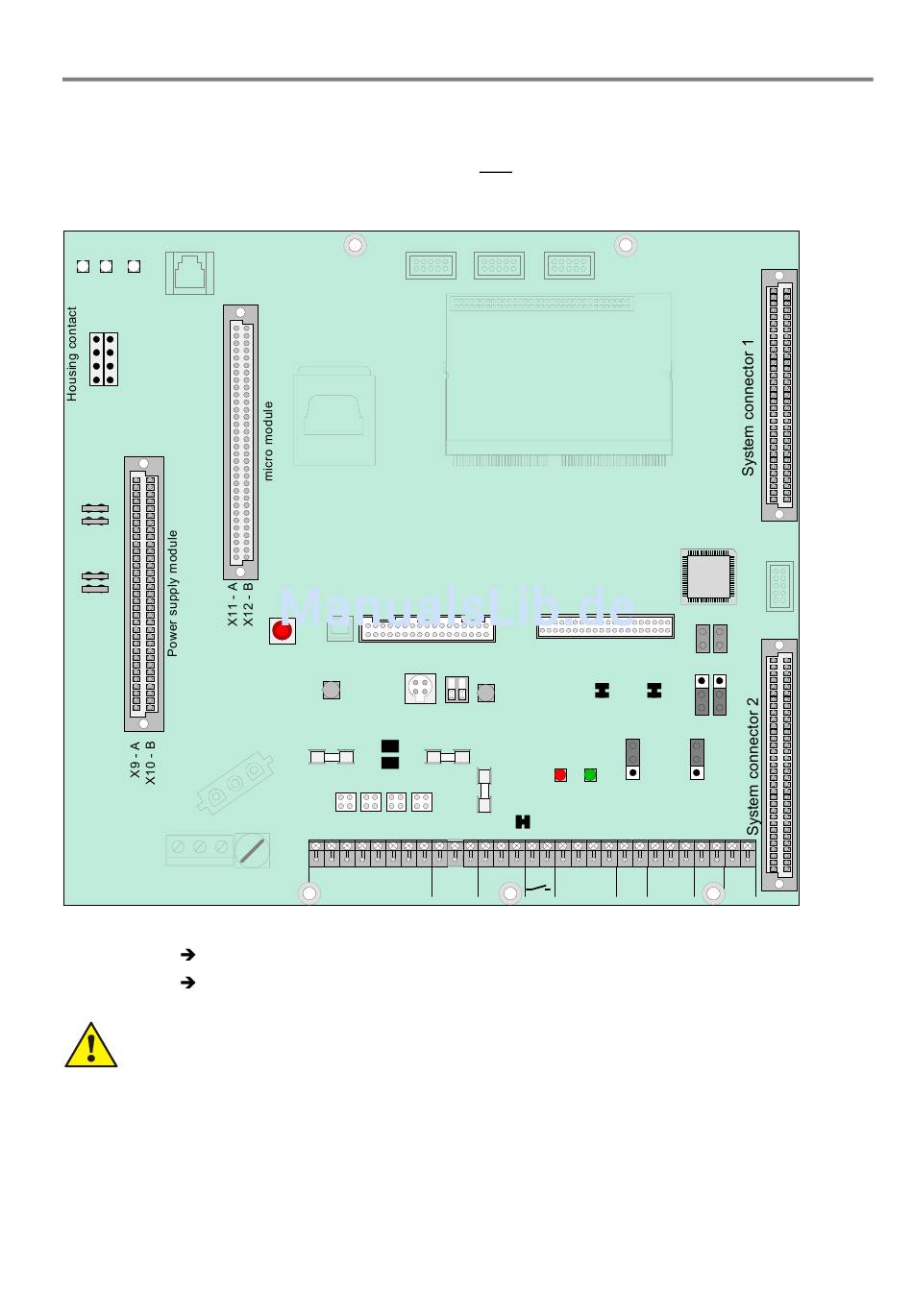

Abb. 29: Basismodul
Art.-Nr. 772481 Basismodul IQ8Control C
Art.-Nr. 772482 Basismodul IQ8Control M
Kurzschlussgefahr!
Alle angeschlossenen Spannungs- und Signalleitungen sind mit geeignetem Befestigungsmaterial,
wie z.B. Kabelbindern aus Kunststoff, gegen Verlagerung zu sichern. Hierbei ist unbedingt darauf zu
achten, dass die Netzanschlussleitung durch Verlagerung die Signalleitungen (SELV) nicht berühren
kann. Arbeiten an dem Brandmeldesystem IQ8Control sind nur im spannungsfreien Zustand (Netz-
und Notstromversorgung) zulässig. Montage- und Installationsarbeiten sind nur im spannungsfreien
Zustand der Brandmelderzentrale auszuführen.
