4.1.1 Netzanschluss und Erdverbindungen
Dieser Anschluss ist gemäß den gültigen Normen und Richtlinien nur durch eine Elektrofachkraft
durchzuführen. Die Anschlussklemmen befinden sich auf dem Basismodul.
N
X2
Main
230V~
N
PE
L1
FE

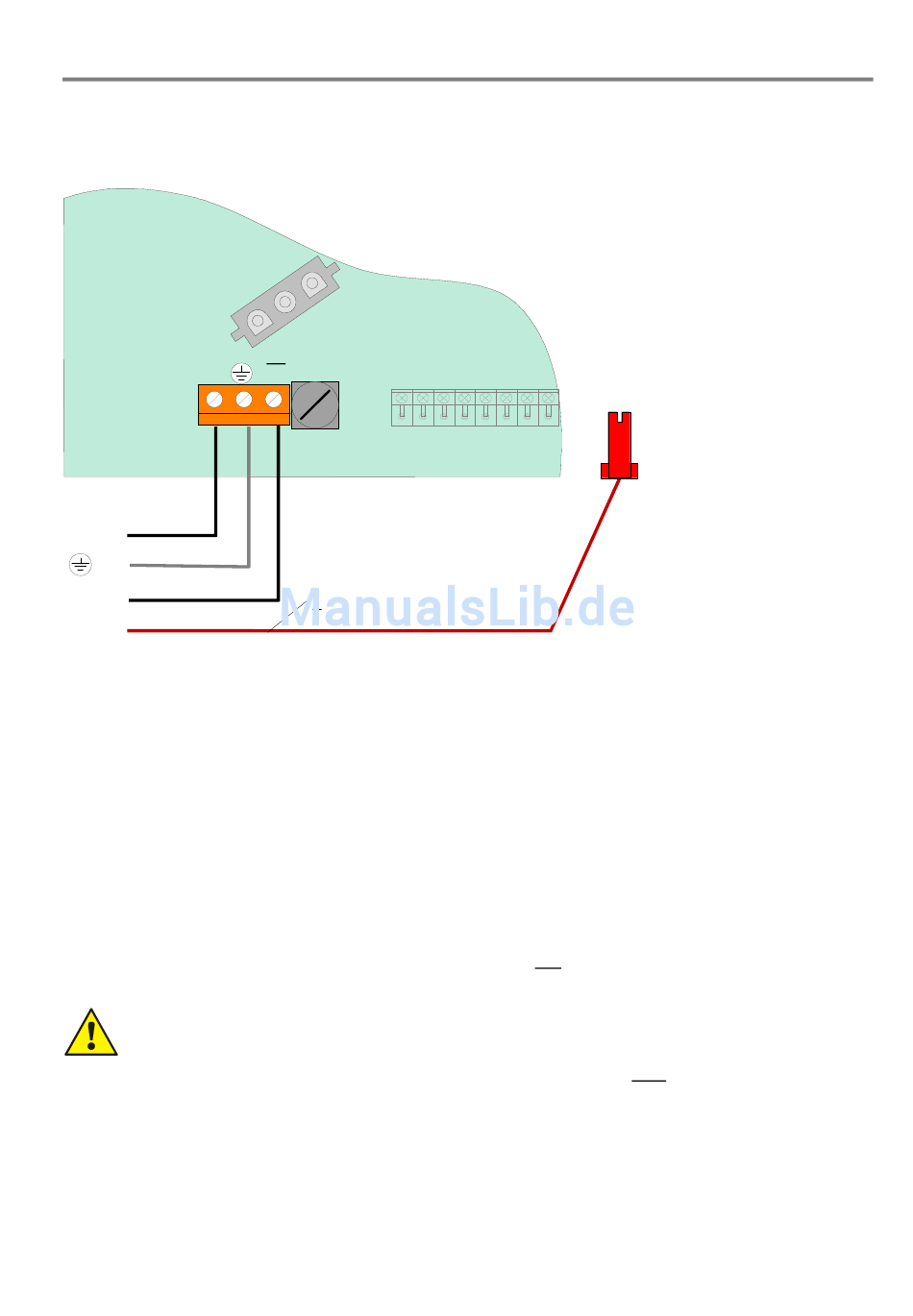

Abb. 22: Anschluss der Nennspannung (230 V AC) und Erdverbindungen auf dem Basismodul
Anforderungen
•
Für die Netzanschlussleitung ist ein geeignetes Kabel, z.B. NYM 3 x 1,5 mm
oder ein Kabeltyp mit gleichen Leistungsmerkmalen vorzusehen.
•
Die Brandmelderzentrale ist über eine separate, eigene Netztrennvorrichtung oder einen entsprechend
gekennzeichneten Leitungsschutzschalter an das AC-Versorgungsnetz anzuschließen. Die erforderliche
Nennspannung (230 V AC) ist auf dem Typenschild der Zentrale angegeben.
•
Bei FI-Schutzschaltern ist eine eigene FI-Einheit einzusetzen.
•
Die Absicherung der Netzversorgung für die Brandmelderzentrale ist entsprechend zu kennzeichnen
(rot markiert, beschriftet mit "BMZ"). Nationale Normen und Richtlinien beachten!
•
Schutzerde (PE) und Funktionserde (FE) müssen korrekt angeschlossen werden
(siehe Kapitel „ Schutz- und Funktionserde" ).
•
Örtliche EVU-Vorschriften beachten.
•
Gemäß EN 54 und den VdS-Richtlinien ist ein Überspannugsfeinschutz in der BMZ integriert. Ein evtl.
notwendiger Grobschutz ist objektspezifisch durch den Errichter zu installieren.
Beschädigung möglich!
Vor dem Anschluss der Nennspannung (230 V AC) die Angabe auf dem Typenschild der Zentrale
beachten. Der Anschluss einer anderen Spannung als die auf dem Typenschild (Aufkleber im
Zentralengehäuse) für diese Zentrale angegebene Nennspannung ist nicht zulässig!
Isolierung der Anschlussleitungen
Die äußere Kabelumhüllung ( Kabelmantel) aller Anschlusskabel bis in das Zentralengehäuse
hineinführen und die Isolierung erst innerhalb des Gehäuses entfernen!
Netzteil
Die Netzsicherungen der Zentralen- oder externen Netzteile können eine unerwartete Fehlfunktion
in elektrischen Baugruppen nicht verhindern, vielmehr sollten diese Sicherungen den Anwender und
dessen Umgebung vor Schaden bewahren.
Daher niemals die werkseitig eingesetzte Netzsicherung (z.B. T 1 A H / 250 V) reparieren,
überbrücken oder durch einen anderen als den angegebenen Typ ersetzen!
FB 798951.10 / 01.10
L1
U
F1
T1.25A H/230V
Leitungsquerschnitt
> 4 mm²
Brandmelde-Computer IQ8Control C/M
Mantelklemme
Gehäuse
2
(max. 2,5 mm²)
29
