Esser IQ8Control C Installationsanleitung Seite 82

Brandmelde-Computer IQ8Control C/M

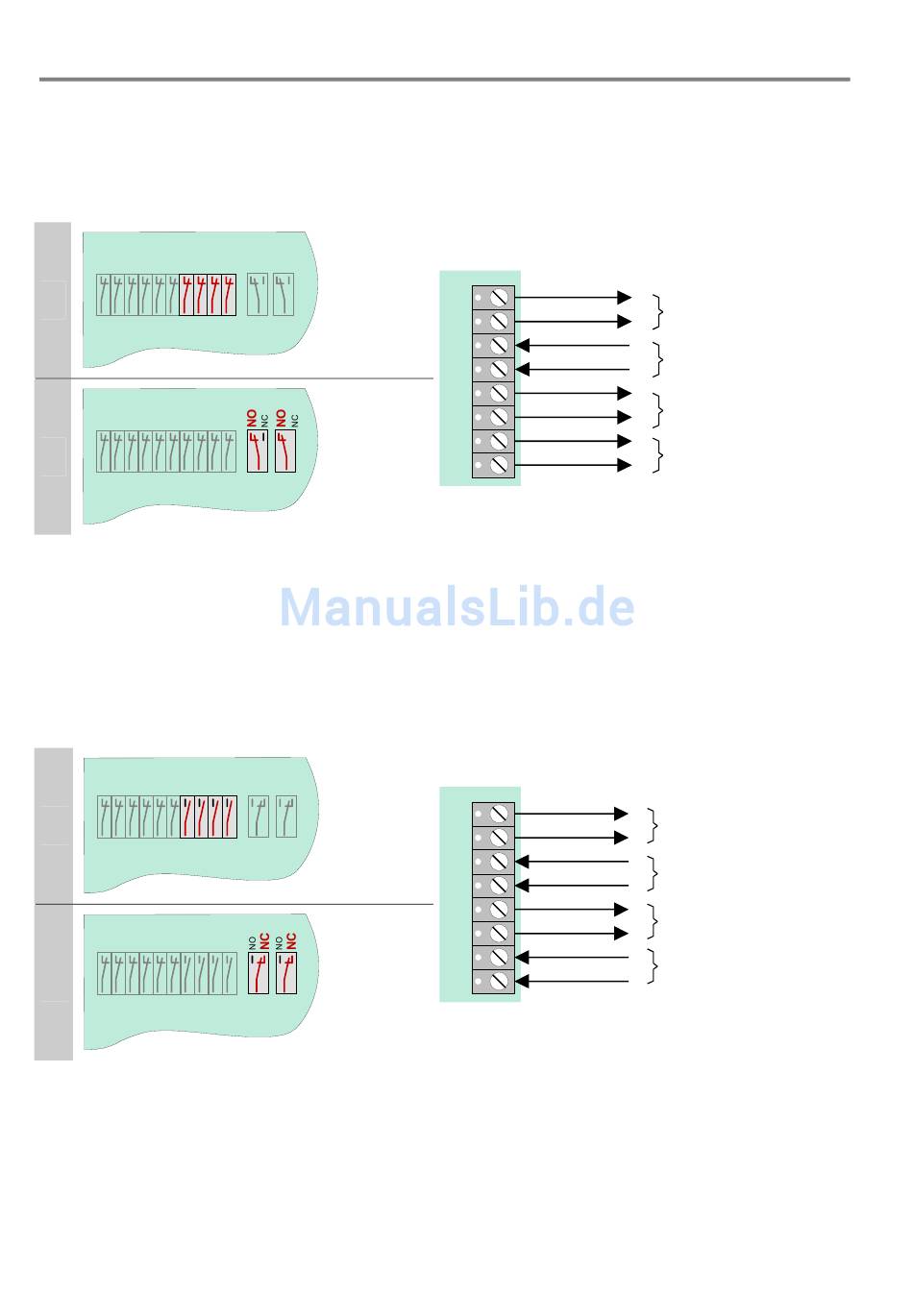

Anwendungsbeispiel (A)
Drei Relais mit einer gemeinsamen externen Spannung (werkseitige Einstellung)
Bei dieser Anwendung wird an die Klemmen 3 und 4 der Anschlusstechnik eine externe Spannung (z.B. + 12 V)
gelegt, die im Ereignisfall über das Relais auf das anzusteuernde externe Gerät geschaltet wird.
7 8 9 10
S 1
S 1
S 2
Abb. 70: Anwendungsbeispiel (A)
Anwendungsbeispiel (B)
Zwei Relais mit zwei unterschiedlichen externen Spannungen
Diese Anwendung ermöglicht es, zwei unterschiedliche externe Spannungen zu schalten (z.B. + 12 V und
+24 V). Es werden die Relais K1 und K2 des Mikromoduls beschaltet !
Das Relais K3 wird nicht belegt!
7 8 9 10
S 1
S 1
S 2
Abb. 71: Anwendungsbeispiel (B)
82
geschlossen
1 2
n.o.
S 2
offen
1 2
n.c.
S 2
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
-
ext. Gerät an Relais K 1
+
+
ext. Spannung z. B. +12 V
-
-
ext. Gerät an Relais K 2
+
-
ext. Gerät an Relais K 3
+
-
ext. Gerät an Relais K 1
+
+
ext. Spannung für ext. Gerät
- an Relais K 1 z. B. +12 V
-
ext. Gerät an Relais K 2
+
+
ext. Spannung für ext. Gerät
an Relais K 2 z. B. +24 V
-
FB 798951.10 / 01.10
