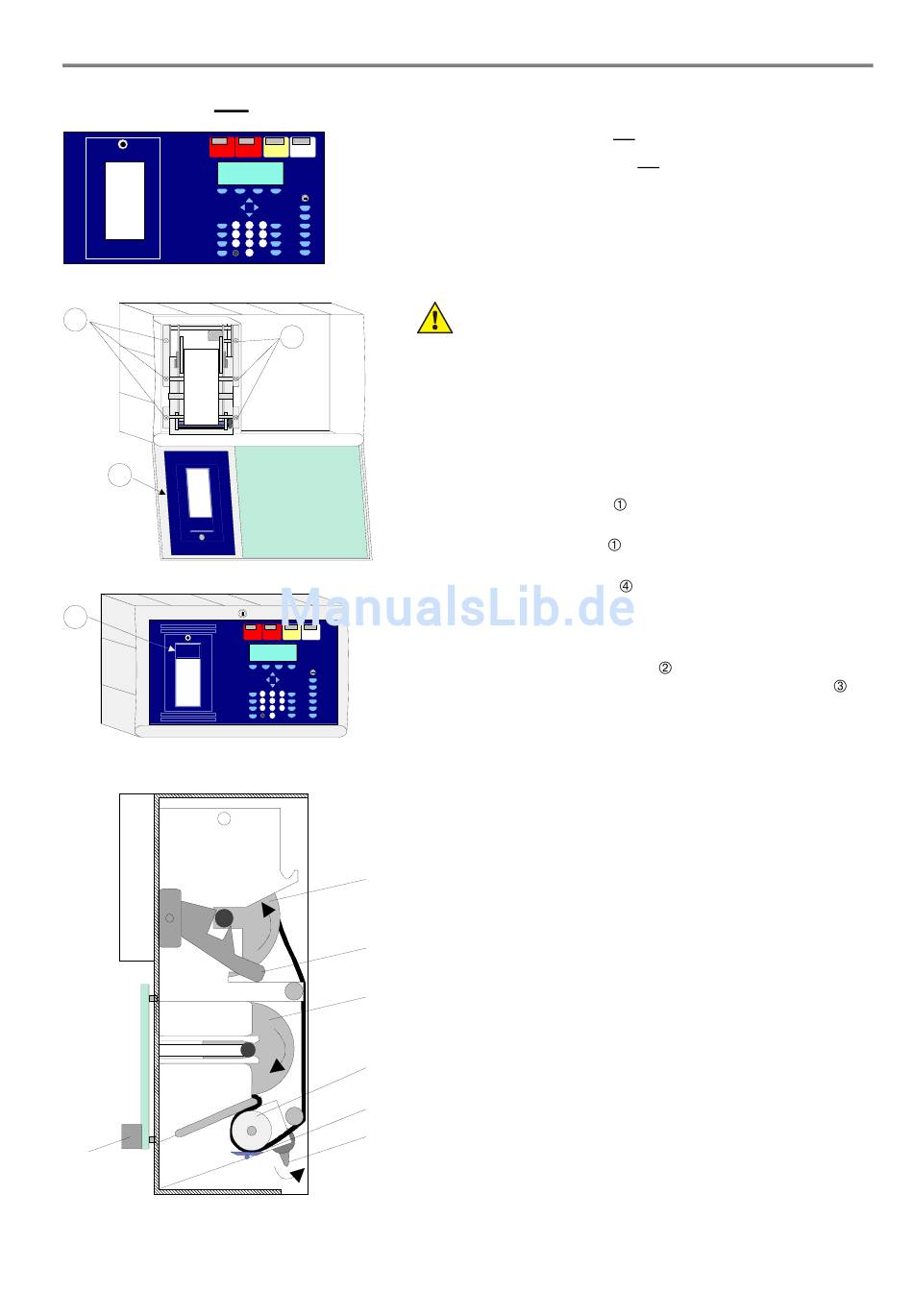

17.2 Drucker mit Aufwickelvorrichtung (Art.-Nr. 7863xx)
Abb. 121: Bedienteilfront (Art.-Nr. 7863xx
1
2
3
Abb. 122: Einbau / Austausch
G
Abb. 123: Papierrolle und -aufwickelvorrichtung
FB 798951.10 / 01.10
Bedienteilfront mit Drucker mit Aufwickelvorrichtung.
Bedienteilfront für Drucker mit Papieraufwickelvorrichtung
(Art.-Nr. 7863xx) und Bausatz Drucker für IQ8Control C/M
(Art.-Nr. 784892).
1)
Kennzeichnung der Sprachversion,
z. B. 00=deutsch, 01=Englisch usw.
(weitere Varianten Auswahl siehe Produktgruppenkatalog
Brandmeldetechnik)
1
)
1
Einbau / Austausch
1. Zentralengehäuse öffnen und die elektrischen
Verbindungen des Einbaudruckers lösen.
2. Eingebauten Drucker durch Lösen der sechs
Befestigungsschrauben
3. Neuen Drucker in den Einbaurahmen einsetzen und mit
den sechs Schrauben
4. Drucker anschließen (Flachkabel und +12 V DC
Spannungsversorgung)
5. Spannbügel ( B+F ) des Einbaudruckers lösen und
Papierrolle einlegen. Spannbügel F wieder manuell
arretieren (siehe nächste Seite).
6. Eingebaute Plexiglasscheibe
und neue Plexiglasscheibe mit dem blauen Aufkleber
zur Abdeckung der Papierführung, einsetzen.
7. Gehäuse wieder schließen.
A
A
Papieraufwickelrolle
B
Papier-Spannbügel, gelöst
B
C
Papierrolle
C
D
Gummirolle
E
Druckkopf
D
F
Druckkopf-Spannbügel, gelöst
E
G Platine mit Stecker für die Spannungsversorgung und
dem Flachbandkabelanschluss (Centronics)
F
Brandmelde-Computer IQ8Control C/M
Beschädigung möglich
Arbeiten an der Brandmelderzentrale sind nur im
spannungsfreien Zustand zulässig (Netz- und
Notstromversorgung).
entnehmen.
befestigen.
(siehe nächste Seite Abb. 125)
an den Halteclips lösen
,
