3.7
Zusammenbau
Das Gehäuse wird werkseitig vormontiert ausgeliefert. Für die einfache Montage und den korrekten
Zusammenbau des Zentralengehäuses sind die Montageschritte in der beschriebenen Reihenfolge
durchzuführen:
1
2
3

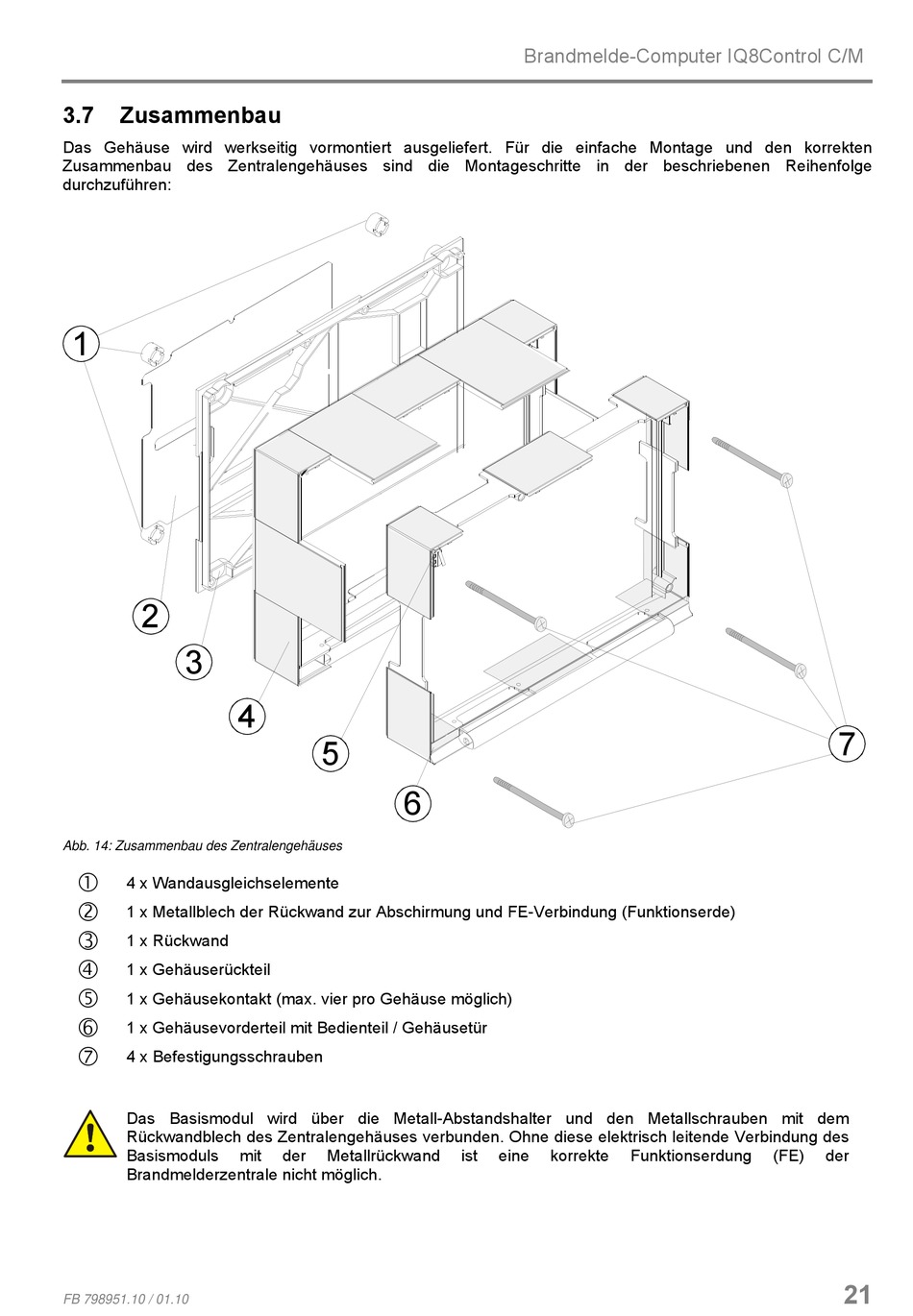

Abb. 14: Zusammenbau des Zentralengehäuses
4 x Wandausgleichselemente
1 x Metallblech der Rückwand zur Abschirmung und FE-Verbindung (Funktionserde)
1 x Rückwand
1 x Gehäuserückteil
1 x Gehäusekontakt (max. vier pro Gehäuse möglich)
1 x Gehäusevorderteil mit Bedienteil / Gehäusetür
4 x Befestigungsschrauben
Das Basismodul wird über die Metall-Abstandshalter und den Metallschrauben mit dem
Rückwandblech des Zentralengehäuses verbunden. Ohne diese elektrisch leitende Verbindung des
Basismoduls
Brandmelderzentrale nicht möglich.
FB 798951.10 / 01.10
4
5
6
mit
der
Metallrückwand
Brandmelde-Computer IQ8Control C/M
ist
eine
korrekte
Funktionserdung
7
(FE)
der
21
