Brandmelderzentrale IQ8Control C
1
2

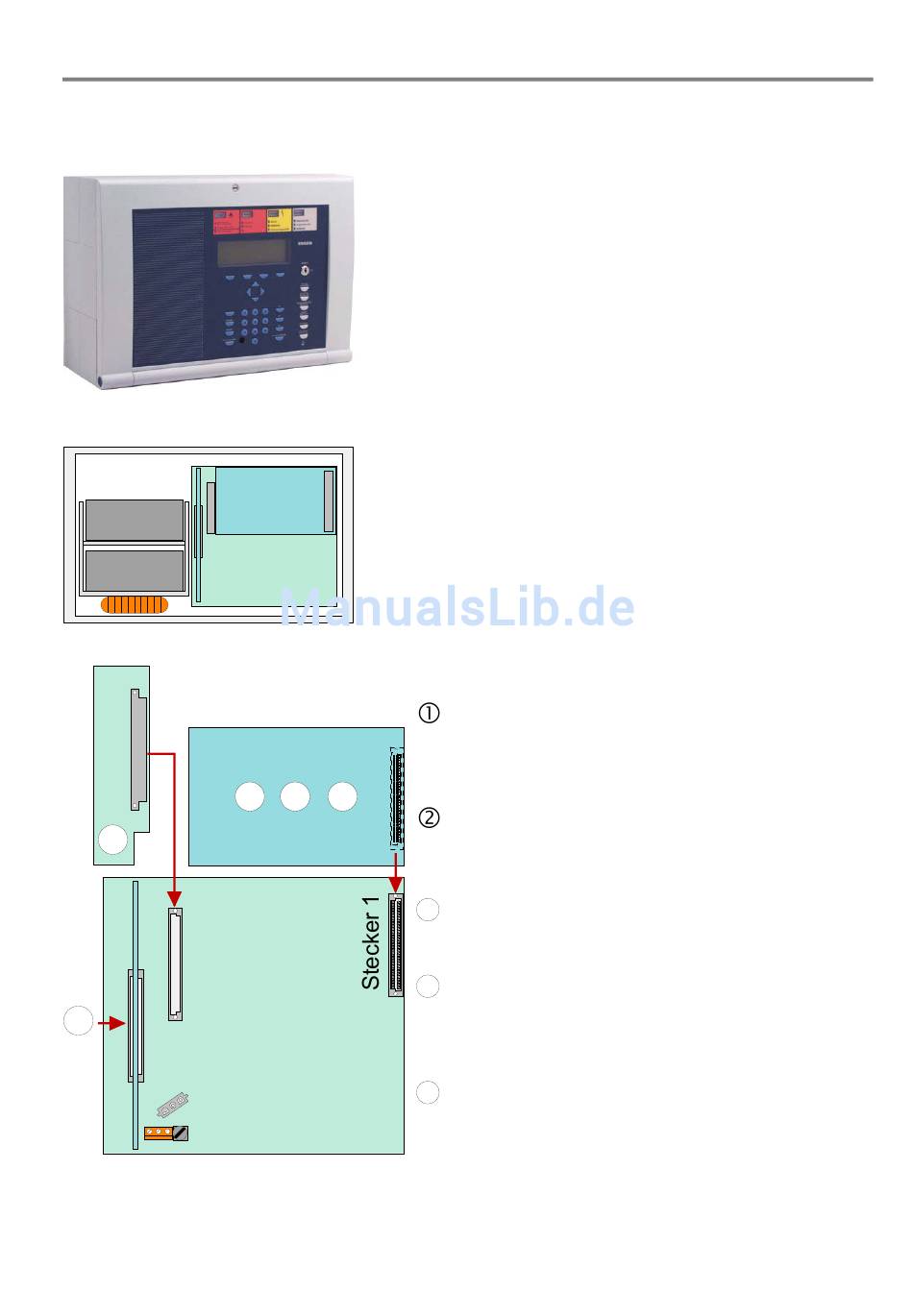

Abb. 4: Ausbau BMZ IQ8Control C
FB 798951.10 / 01.10
A
B
C
Brandmelde-Computer IQ8Control C/M
Der Vollausbau der BMZ IQ8Control C besteht aus:
•
1 Basismodul
•
1 Netzteilmodul
•
1 Peripheriemodul oder ein Erweiterungsmodul
Im Vollausbau können zwei frei wählbare Mikromodule
eingesetzt werden.
Auf dem Basismodul wird auf den Steckplatz (Stecker 1) ein
Peripherie- oder Erweiterungsmodul aufgesteckt.
Der Steckplatz (Stecker 2) steht bei der BMZ IQ8Control C
nicht zur Verfügung.
Mikromodul
Netzteilmodul
A
Peripheriemodul
Peripheriemodul mit einem
B
zusätzlichen Mikromodul-Steckplatz
Erweiterungsmodul mit einem
C
zusätzlichen Mikromodul-Steckplatz
Art.-Nr. 802426
Art.-Nr. 772479
Art.-Nr. 772477
Art.-Nr. 772478
