Brandmelde-Computer IQ8Control C/M
6.3

Schnittstellen-Module

6.3.1 RS 232 / TTY-Modul

Auf diesem Modul steht wahlweise eine serielle RS 232- oder TTY-Schnittstelle (20mA) zum Datenaustausch
mit angeschlossenen externen Geräten zur Verfügung. Der gewünschte Schnittstellentyp RS232 oder TTY
(20 mA) wird mit dem Service-PC und der Software tools 8000 ab Version V1.15 programmiert.
RS 232 / TTY-Modul

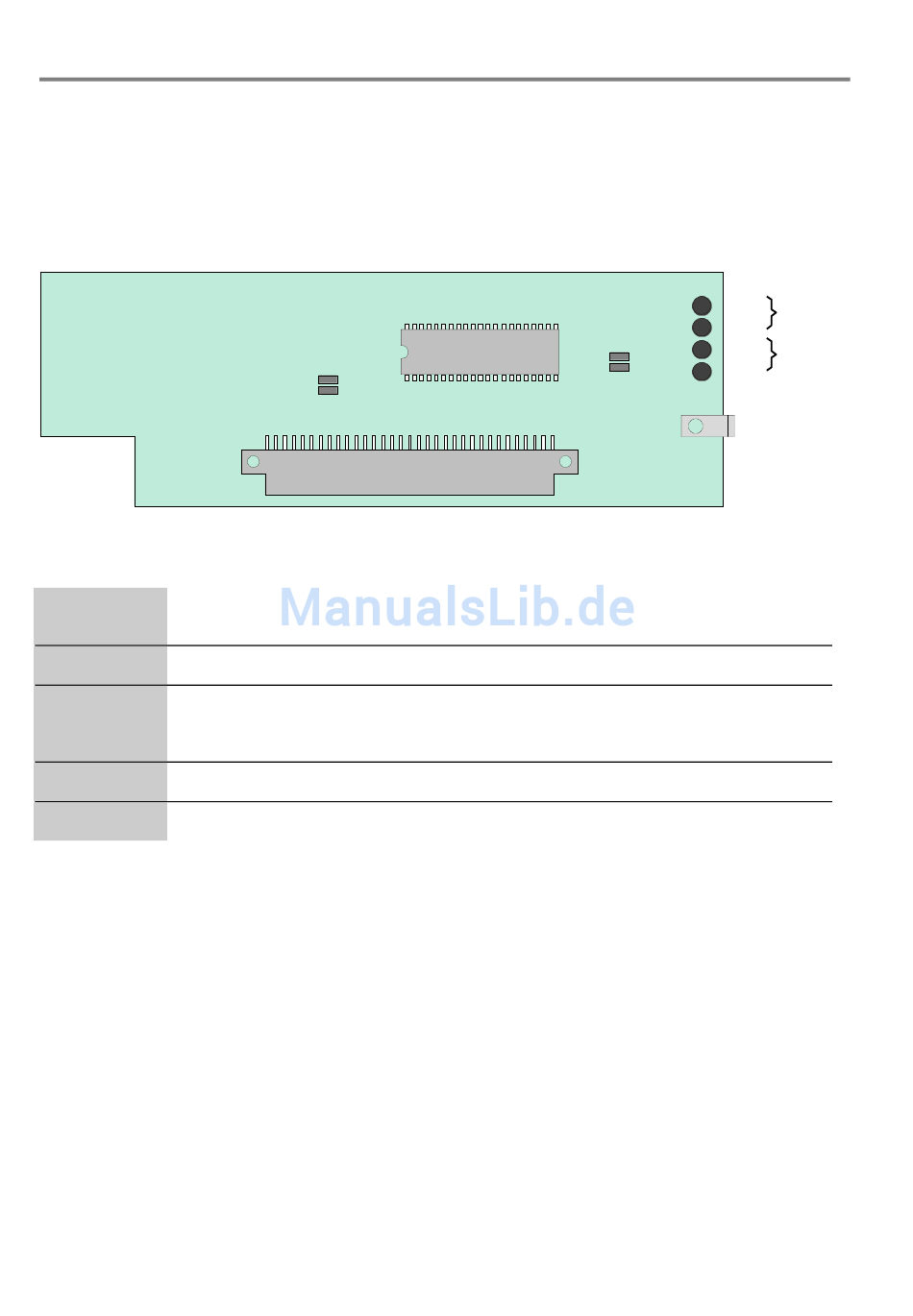

Abb. 76: RS 232 / TTY-Modul
X 1 64-polige Steckerleiste
zum Mikromodul-Steckplatz des Basis-, Peripherie- oder Erweiterungsmoduls
BR 3 Offen – werkseitige Einstellung nicht verändern
BR 4 Lötbrücke zur Aktivierung der Kontroll-LED D16 bis D19. Die werkseitige Einstellung
(Brücke=offen) sollte wegen des erhöhten Strombedarfes durch die LED nur zum Test der
Schnittstelle geändert werden.
D 16, D 17 Kontroll-LED für die Datenkommunikation der RS 232-Schnittstelle (BR 4 beachten)
D 18, D 19 Kontroll-LED für die Datenkommunikation der TTY-Schnittstelle (BR 4 beachten)
86
BR 3
RxD
D 16
TxD
D 17
Tx
D 18
Rx
D 19
BR 4
X1
FB 798951.10 / 01.10
V24
TTY
