Brandmelde-Computer IQ8Control C/M

4.1.2 Schutz- und Funktionserde

Anschluss BMZ IQ8Control C
Akkustellplatz 2
Akkustellplatz 1
Mantelklemme Gehäuse
Anschluss BMZ IQ8Control M
Metallschrauben elektrisch leitende
Verbindung zur Metall-Gehäuserückwand
Basismodul
L1
N
U
Akkutasche

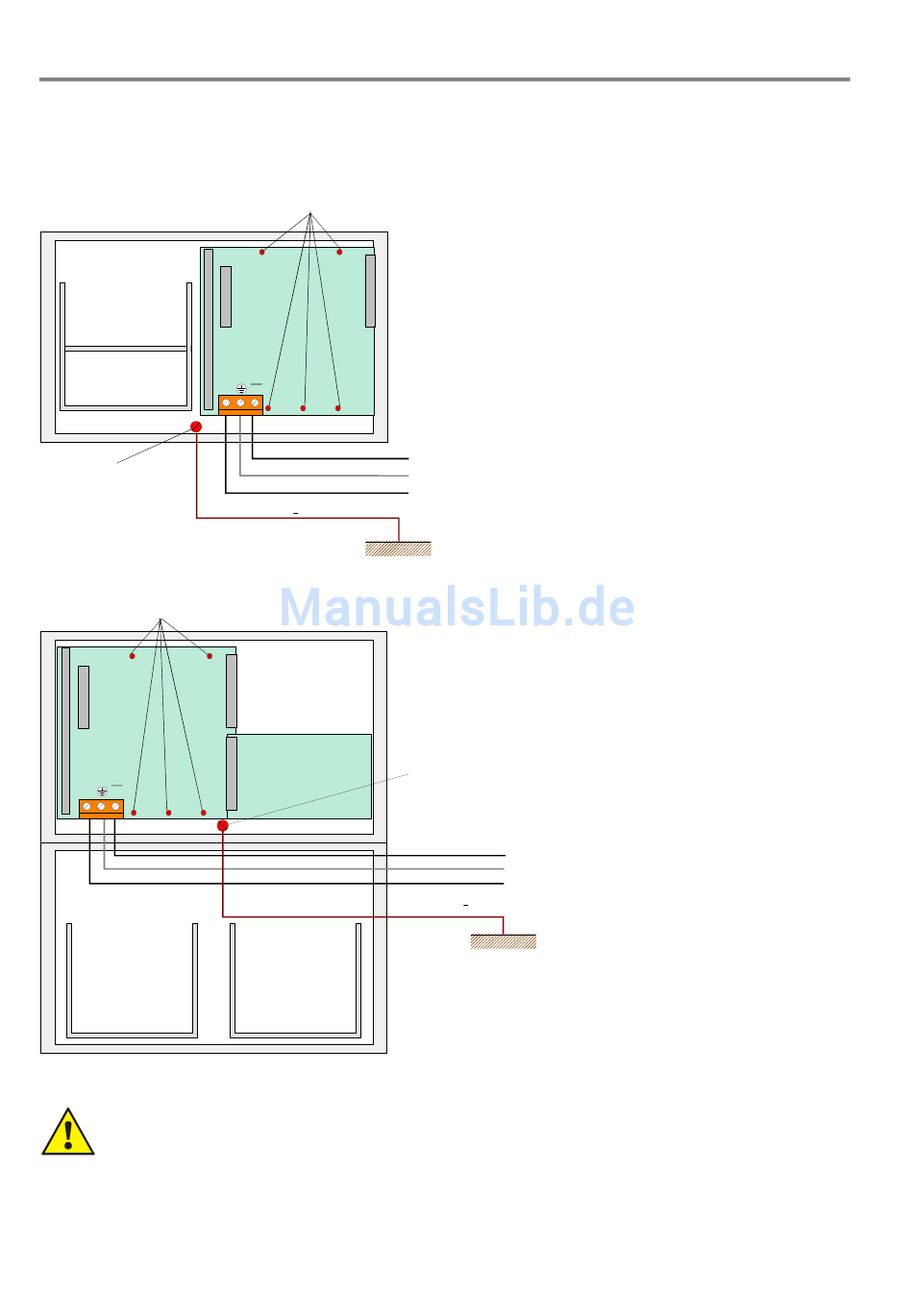

Abb. 23: Anschluss Schutz- und Funktionserde
Das Basismodul wird über die Metall-Abstandshalter und den Metallschrauben mit dem
Rückwandblech des Zentralengehäuses verbunden. Ohne diese elektrisch leitende Verbindung
des Basismoduls mit der Metallrückwand ist eine korrekte Funktionserdung (FE) der BMZ
IQ8Control C/M nicht möglich.
30
Metallschrauben elektrisch leitende
Verbindung zur Metall-Gehäuserückwand
Basismodul
L1
N
U
Leitungsquerschnitt > 4mm² zur PE-Schiene
Akkutasche
Zur ordnungsgemäßen Funktion der
Brandmelderzentrale ist die netzseitige
PE-Verbindung (Schutzerde) an die dafür
vorgesehene Schraubklemme auf dem
Basismodul anzuschließen.
Der PE- und FE-Anschluss
(Funktionserde) des Zentralengehäuses
ist mit der PE-Schiene der Verteilung /
Unterverteilung, aus der die Zentrale mit
der Betriebsspannung versorgt wird, zu
verbinden.
Abhängig von der tatsächlichen
L1
Leitungslänge, ist für den FE-Anschluss
PE
ein Kupferkabel mit einer Querschnitts-
N
fläche von mindestens ≥ 4 mm
verwenden.
FE
Die BMZ IQ8Control C/M ist ein Gerät der
Schutzklasse I gemäß DIN EN 60950-1.
Mantelklemme Gehäuse
L1
PE
N
Leitungsquerschnitt > 4mm²
zur PE-Schiene
FE
2
zu
FB 798951.10 / 01.10
