8.5
Simulation von Steuerungszuständen
In diesem Menüpunkt kann der Zustand einer Steuerung, wie z.B. eines Relais oder Optokopplers zu
Testzwecken simuliert werden. Eine Simulation von Steuerungszuständen im essernet
möglich. Die Funktion bezieht sich ausschließlich auf Steuerungen, die dieser Brandmelderzentrale zugeordnet
und mit einer Steuergruppennummer in den Kundendaten programmiert sind, wie zum Beispiel:
•
Relais oder Optokoppler der Mikromodule in dieser BMZ
•
Meldersockelausgänge der Prozessdiagnosebrandmelder Serie 9100
•
Meldersockelausgänge der Prozessanalogbrandmelder Serie 9200 / IQ8Quad
•
Steuerungen der esserbus
Mit der Simulation eines Steuerungszustandes werden alle zu dieser Steuerung und dem Zustand
programmierten Anzeigen- und Steuerungen aktiviert oder abgeschaltet. (Kundendaten-Programmierung
beachten)
Simulation Steuerung
:
Steuerung
Zustand

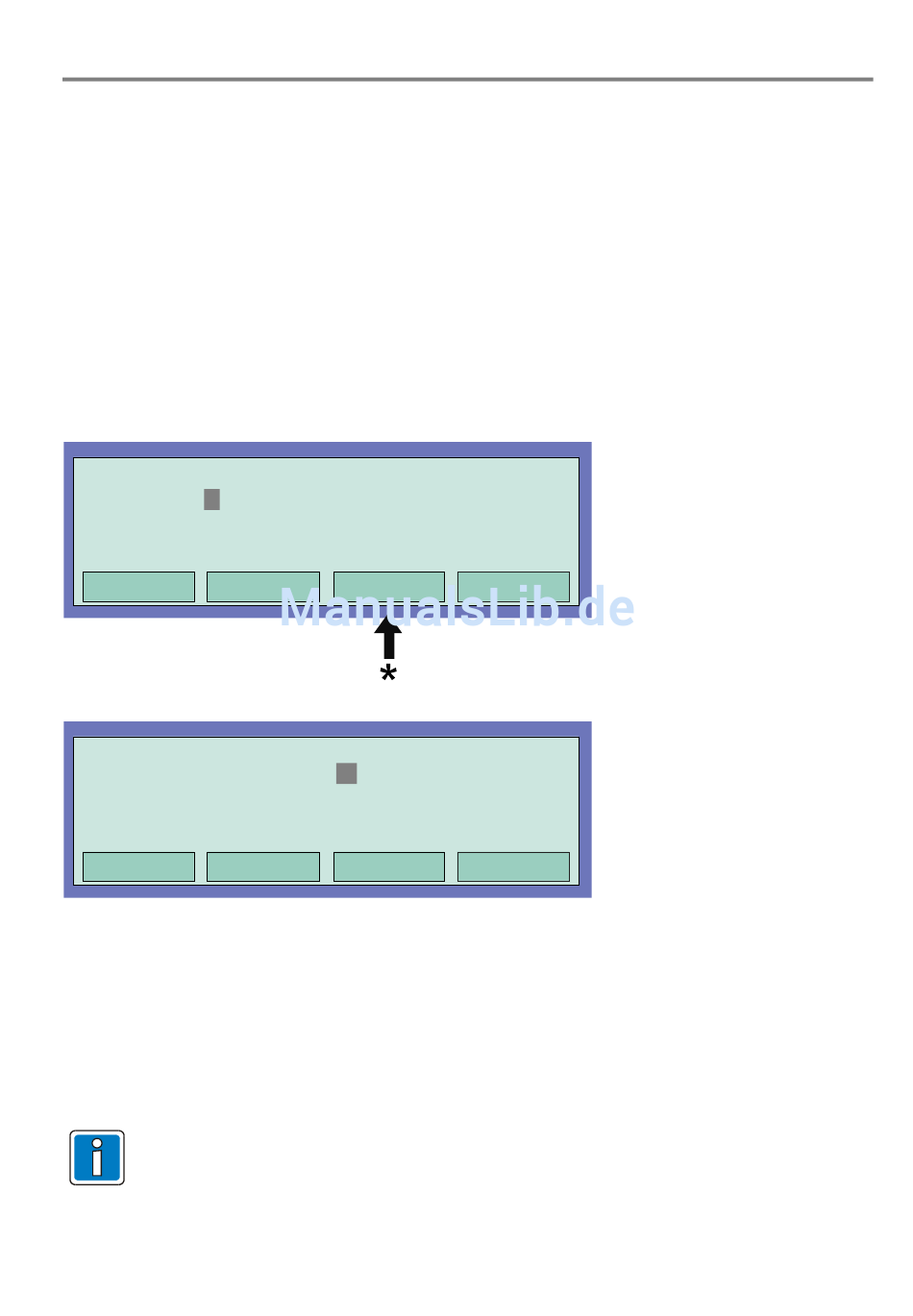

Abb. 89: Eingabe der Steuerungsnummer
Simulation Steuerung
: 15
Steuerung
Zustand
Abb. 90: Funktionswahl
•
Steuerungsnummer des entsprechenden Optokopplers oder Relais eingeben
•
Funktionstaste >Übernahme< drücken
•
Zahl für die gewünschte Funktion eingeben ( 1 = Ansteuerung, 2 = Störung, 3 = Test beenden) oder mit den
Cursortasten anwählen und Funktionstaste >Funktion< drücken um die Eingabe zu bestätigen
Zum Abbruch dieser Simulation ist für jede einzelne Steuerung, deren Betriebszustand vorher simuliert wurde,
die Funktion mit Test beenden wieder zu beenden !
Für die Relais zur Ansteuerung der Übertragungseinrichtung (Steuerungsnummer 1 bis 10) ist eine
Simulation nicht möglich! Der Simulationsbetrieb einzelner Melder oder Gruppen ist über den
Kommunikationskoppler (Art.-Nr. 808615) der Löschmittel-Ansteuereinrichtung 8010 nicht möglich.
FB 798951.10 / 01.10
®
-Koppler auf der Analog-Ringleitung
Ansteuerung
Störung
Test beenden
Wiederhol.
1
Ansteuerung
2 Störung
3 Test beenden
Brandmelde-Computer IQ8Control C/M
*
Durch
Wiederhol wird die angezeigte
Steuerungsnummer
Wert "+1" erhöht. Die nächste
Steuerungsnummer muss dann
Übernahme
nicht erneut eingegeben werden.
Funktion
®
-Netzwerk ist nicht
Drücken
der
Taste
um
den
105
