Esser IQ8Control C Installationsanleitung Seite 139

Anschluss Einbaudrucker an die BMZ IQ8Control C/M mit Bedienteilfront (Art.-Nr. 7868xx)
+ -

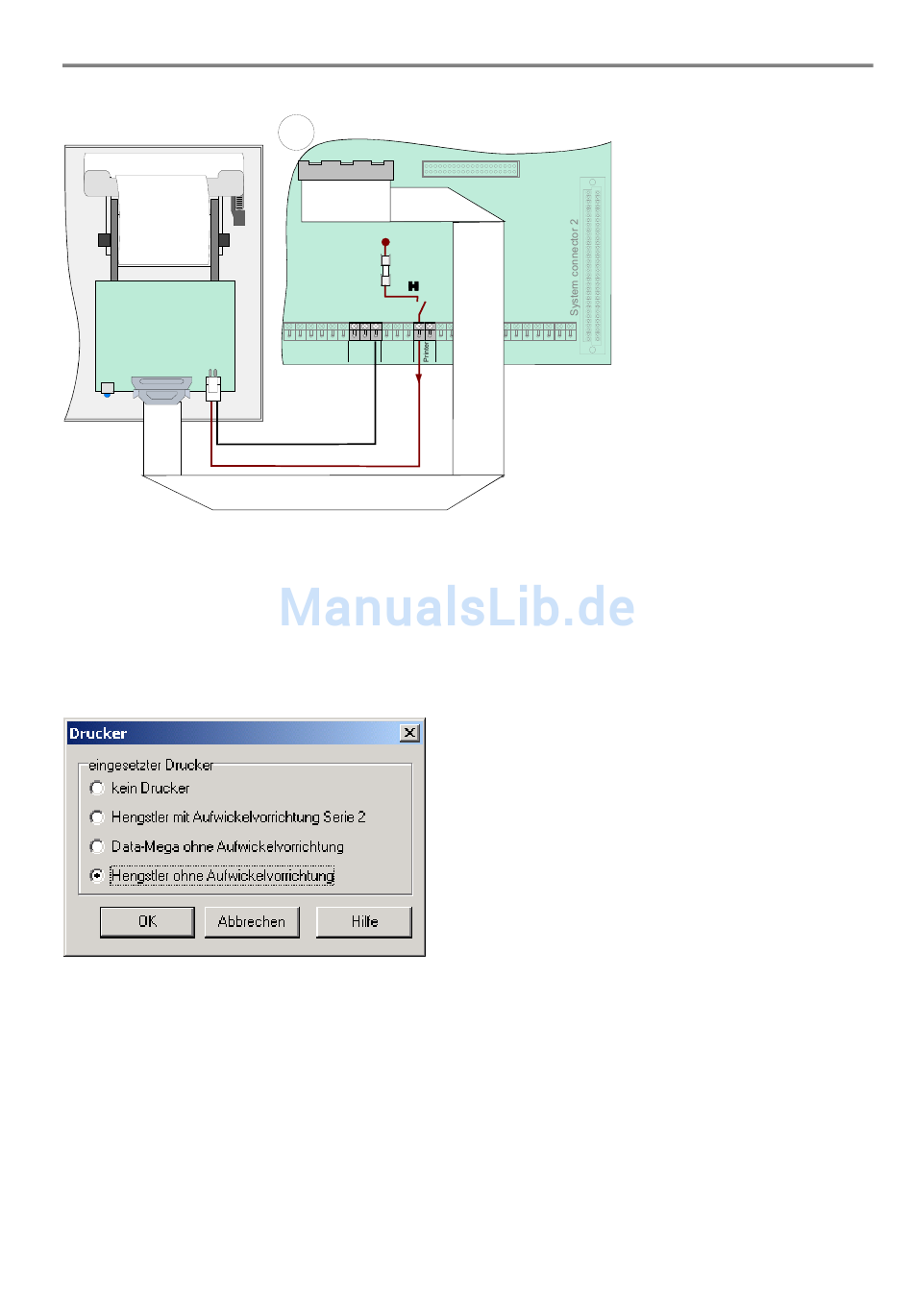

Abb. 117: Anschluss Einbaudrucker
1
)
Flachkabel 50 cm lang (Art.-Nr. 750756) / Flachkabel 120 cm (Art.-Nr. 750757)
Kundendatenprogrammierung mit tools 8000
Der Einbaudrucker muss in den Kundendaten der Brandmelderzentrale mit der Programmiersoftware tools 8000
als >Hengstler ohne Aufwickelvorrichtung< eingestellt werden.
Abb. 118: Programmierung
FB 798951.10 / 01.10
4
X23 Printer
+UBext.
F4
BR7
+UBext T2A
Printer
GND
GND
geschaltet +12 V ext.
Flachkabel
1)
Brandmelde-Computer IQ8Control C/M
Basismodul
139
