13 Hutschienen-Einbausatz (Art.-Nr. 788652)
In das Zentralengehäuse der BMZ IQ8Control C / M kann optional ein Hutschienen-Einbausatz montiert
werden. Der Einbausatz besteht aus Montageträger, 35 mm Standard-Hutschiene, Bolzen M5 x 30, Schraube M5 x
50 und Einpressmutter. Die Hutschiene ist mit zwei Schrauben auf dem Montageträger befestigt.
Variante 1
Mit diesem Einbausatz können optional bis zu zwei Modulgehäuse (Art.-Nr. 788603 bzw. 788603.10) in dem
Zentralengehäuse montiert werden. Die Modulgehäuse sind zur Aufnahme von Platinen im Format 72 x 65 mm
bzw. 82 x 72 mm (B x H), wie z.B. esserbus
geeignet.
Variante 2
Zusätzlich zu einem einzelnen Modulgehäuse kann z.B. der LWL-Konverter (Art.-Nr. 784763 / 64), der bereits
mit einem Hutschienenclip ausgerüstet ist, auf dem Hutschienen-Einbausatz montiert werden.
Montage
Montagebeispiel - Variante 1:
Hutschienen-Einbausatz mit Modulgehäusen (Option)
Bestandteile des Hutschienen-Einbausatzes

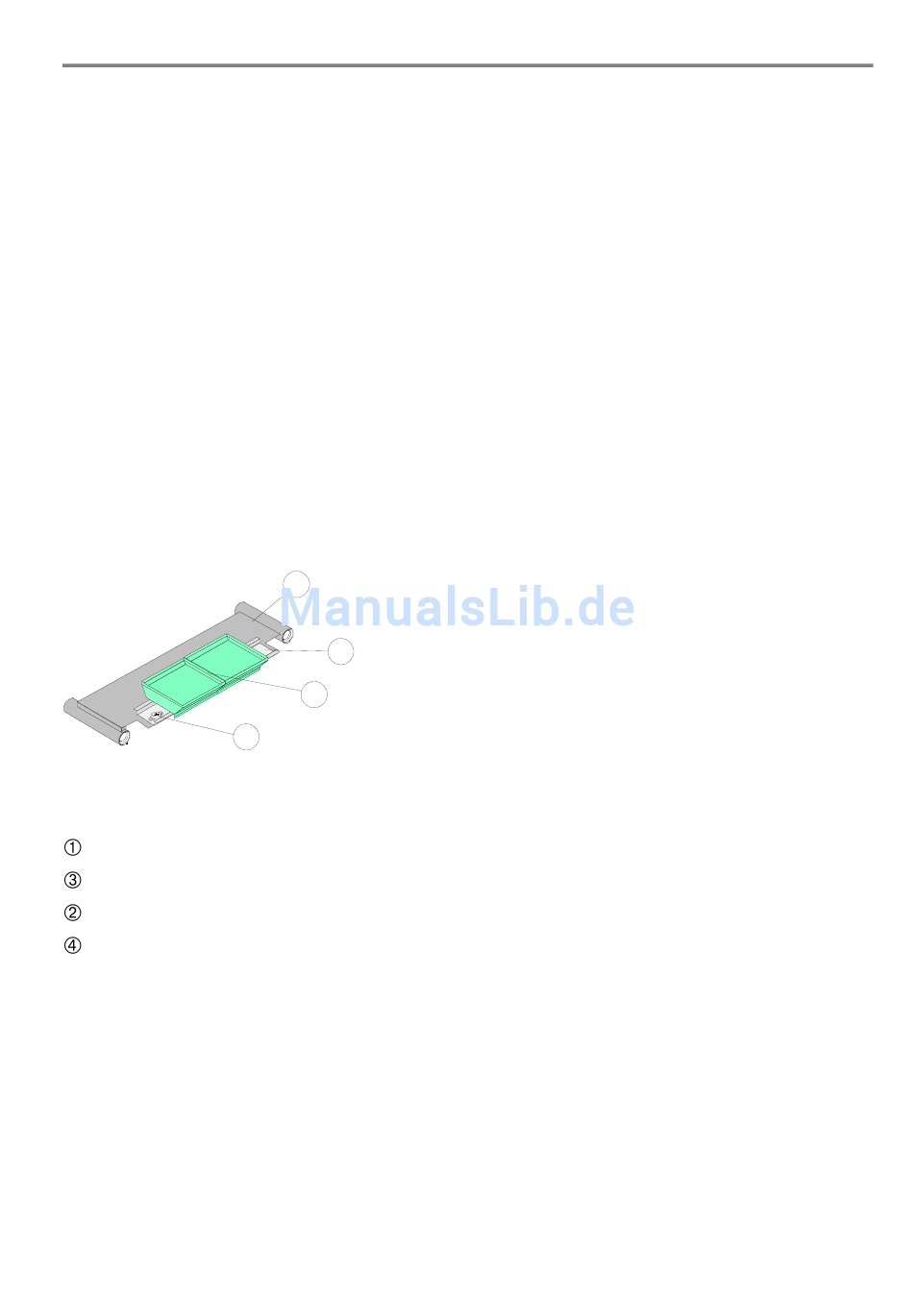

Abb. 105: Bestandteile des Hutschienen-Einbausatzes
Montageträger für Hutschiene
Befestigungsschrauben für Hutschiene
2 x Modulgehäuse Art.-Nr. 788603 / 788603.10 (Option)
Standard-Hutschiene, 35 mm
FB 798951.10 / 01.10
®
-Kopplern, Bausatz für den redundanten Übertragungsweg etc.
1
2
3
4
Brandmelde-Computer IQ8Control C/M
131
