Brandmelde-Computer IQ8Control C/M
Beispiele zum Ausbau der Brandmelderzentrale IQ8Control M
A
MM 1
MM 2
B
MM 1
Abb. 7: Ausbau BMZ IQ8Control M
14
MM 4
MM 3
MM 2
D
MM 5
MM 4
MM 3
D

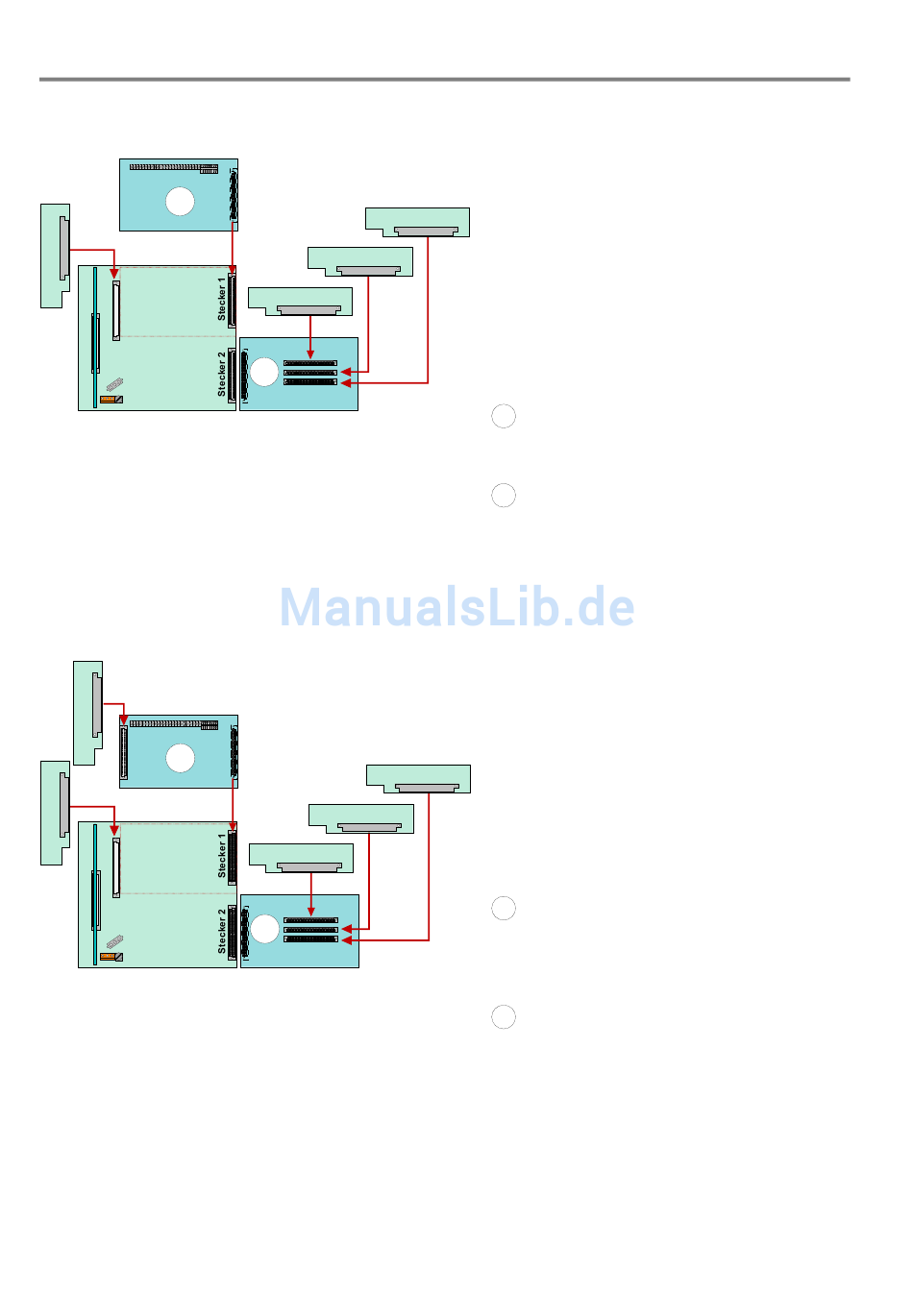

Beispiel 1:
Basismodul mit Peripheriemodul (ohne
Mikromodul-Steckplatz) auf Stecker 1
und
einem
(mit 3 MM-Steckplätzen) auf Stecker 2.
Anwendung:
Einzelzentrale mit 4 Analog-
Ringleitungen und
max. 508 Busteilnehmern.
A
Peripheriemodul (Art.-Nr. 772479)
D
Erweiterungsmodul mit drei
zusätzlichen Mikromodulsteckplätzen
(Art.-Nr. 772476)
Beispiel 2:
Basismodul mit Peripheriemodul (mit
Mikromodul-Steckplatz) auf Stecker 1
und einem Erweiterungsmodul
(mit 3 MM-Steckplätzen) auf Stecker 2.
Anwendung:
Einzelzentrale mit 5 Analog-
Ringleitungen und
max. 635 Busteilnehmern.
B
Peripheriemodul mit einem
zusätzlichen Mikromodul-Steckplatz
(Art.-Nr. 772477)
D
Erweiterungsmodul mit drei
zusätzlichen Mikromodulsteckplätzen
(Art.-Nr. 772476)
Erweiterungsmodul
FB 798951.10 / 01.10
