Esser IQ8Control C Installationsanleitung Seite 33

Anschaltung von zwei Akkumulatoren
-
Akku 1 / Fx
T 4 A
battery 1
+
-
Fx
Akku 2 /
T 4 A
battery 2
+

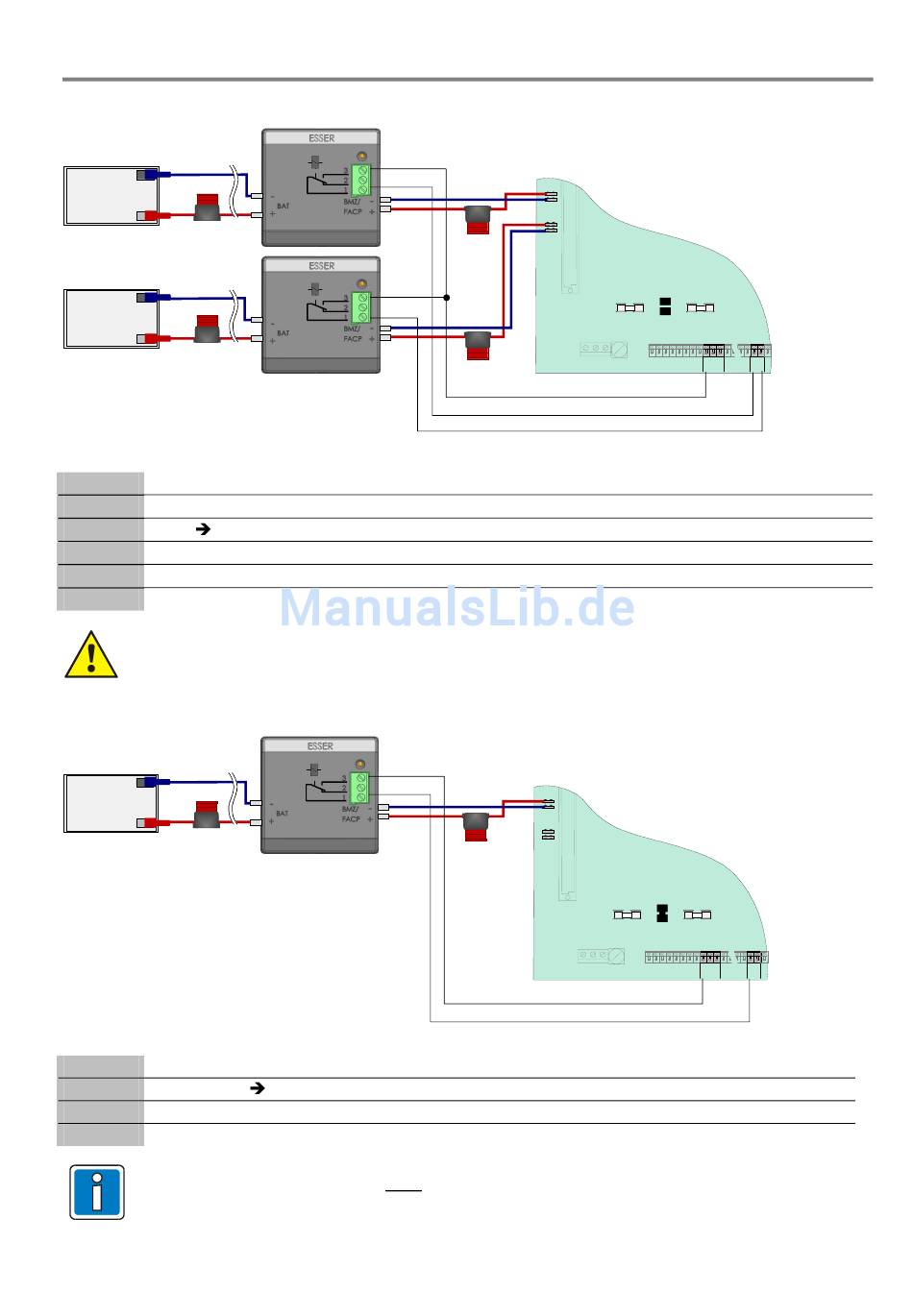

Abb. 27: Anschaltung von zwei Akkumulatoren
Akku 1 max. 12 V DC / 24 Ah
Akku 2 max. 12 V DC / 24 Ah
BR2 Offen Überwachung für Akku 1+2 eingeschaltet (werkseitige Einstellung)
F2 Sicherung für Akku 1- T 2,5 A (Schmelzsicherung)
F3 Sicherung für Akku 2- T 2,5 A (Schmelzsicherung)
Fx Handelsübliche Sicherung 12 V DC / T 4 A bzw. T 10 A einsetzen (im Beipack enthalten)
Falls ein Austausch der Fx-Sicherungen erforderlich, ausschließlich gegen gleichen Typ tauschen!
(siehe Abb. 27 / 28)
Anschaltung von einem einzigen Akkumulator
-
Fx
Akku 1 /
T 4 A
battery 1
+
Abb. 28: Anschaltung von einem einzigen Akkumulator
Akku 1 max. 12 V DC / 24 Ah
BR2 Geschlossen
F2 Sicherung für Akku 1- T 2,5 A (Schmelzsicherung)
Handelsübliche Sicherung 12 V DC / T 4 A bzw. T 10 A einsetzen (im Beipack enthalten)
Fx
Wird nur ein Akku angeschaltet, ohne dass BR 2 geschlossen ist, so wird beim nächsten
zentraleninternen Akkutest eine Akkustörung gemeldet.
FB 798951.10 / 01.10
max. 30 V DC / 1 A
-
-
+
+
max. 30 V DC / 1 A
-
-
+
+
max. 30 V DC / 1 A
-
-
+
+
Überwachung für Akku 2 abgeschaltet
Brandmelde-Computer IQ8Control C/M
Battery 1
Fx
+
-
Battery 2
+
-
T 10 A
F2 battery 1
T2.5A
Fx
T 10 A
Battery 1
Fx
+
-
Battery 2
+
-
T 10 A
F2 battery 1
T2.5A
F3 battery 2
BR2
T2.5A
X3
1 2
GND
IN
F3 battery 2
BR2
T2.5A
X3
1 2
GND
IN
