Brandmelde-Computer IQ8Control C/M

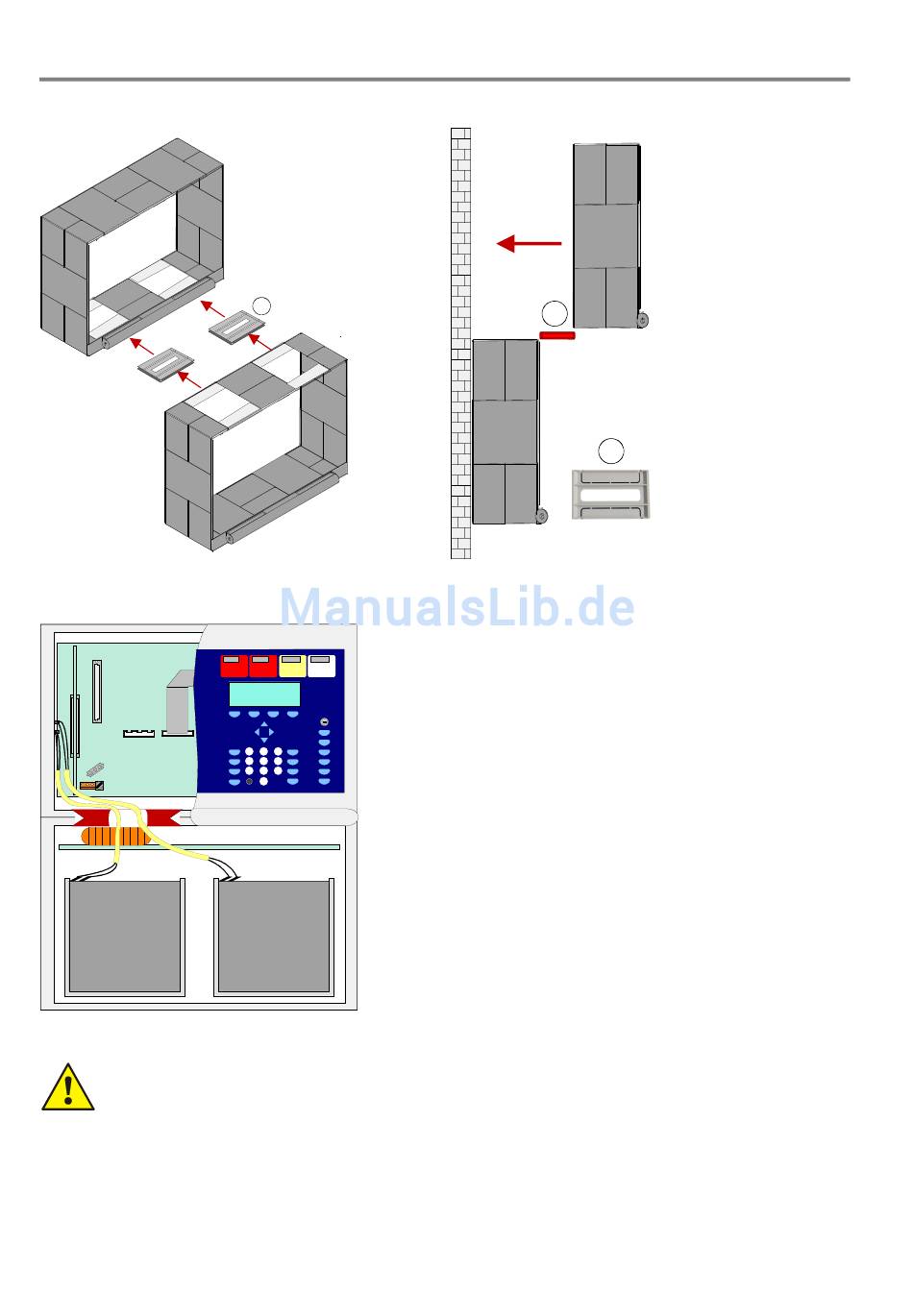

Verbindung zwischen Zentralen- und Erweiterungsgehäuse
Abb. 17: Führung der Akku-Anschlusskabel
Beschädigung möglich
Die Verbindungskabel zwischen den beiden Gehäusen nicht einklemmen oder beschädigen. Die
beiden Gehäuse müssen separat auf der Montagefläche befestigt werden. Die beiden
Verbindungsstücke sind nicht geeignet, um alleine das Gewicht des unteren Gehäuses zu halten.
24
1
1
1
1. Aus dem Zentralen- und Erweiterungsgehäuse
jeweils die entsprechenden 2 Gehäuseplatten
entfernen.
2. In die entstandene Lücke je ein Verbindungsstück
einschieben. Die auf dem Verbindungsstück
gekennzeichnete Einschubrichtung beachten.
3. Das obere Gehäuse über die Führung der beiden
Verbindungsstücke von der Vorderseite in
Richtung Montagefläche zusammenschieben.
4. Die beiden Verbindungsstücke mittig ausrichten,
so dass die Kabelverbindung zwischen den beiden
Gehäusen durch die Aussparung der beiden
Verbindungstücke geführt werden kann.
5. Jedes Gehäuse ist mit geeignetem
Befestigungsmaterial (vier Schrauben + Dübel)
ohne mechanische Verspannung auf einer ebenen
Montagefläche zu befestigen.
2x Verbindungsstücke
mit Kabeldurchführung
FB 798951.10 / 01.10
