5.2 essernet -Mikromodul
Das Mikromodul ermöglicht die Vernetzung von 31 Teilnehmern, wie z.B. Brandmelderzentralen System 8000
und IQ8Control, Einbruchmelderzentralen System 5000 und Gefahren Management Systeme. Zusätzlich sind
optionale Gateways für den Anschluss von nicht netzwerkfähigen Komponenten verfügbar. Das essernet
Mikromodul gibt es in zwei Ausführungen mit unterschiedlicher Übertragungsgeschwindigkeit.
Anzeige- und Bedienteil
Brandmelderzentrale
IQ8Control M
Einbruchmelderzentrale 5008
®

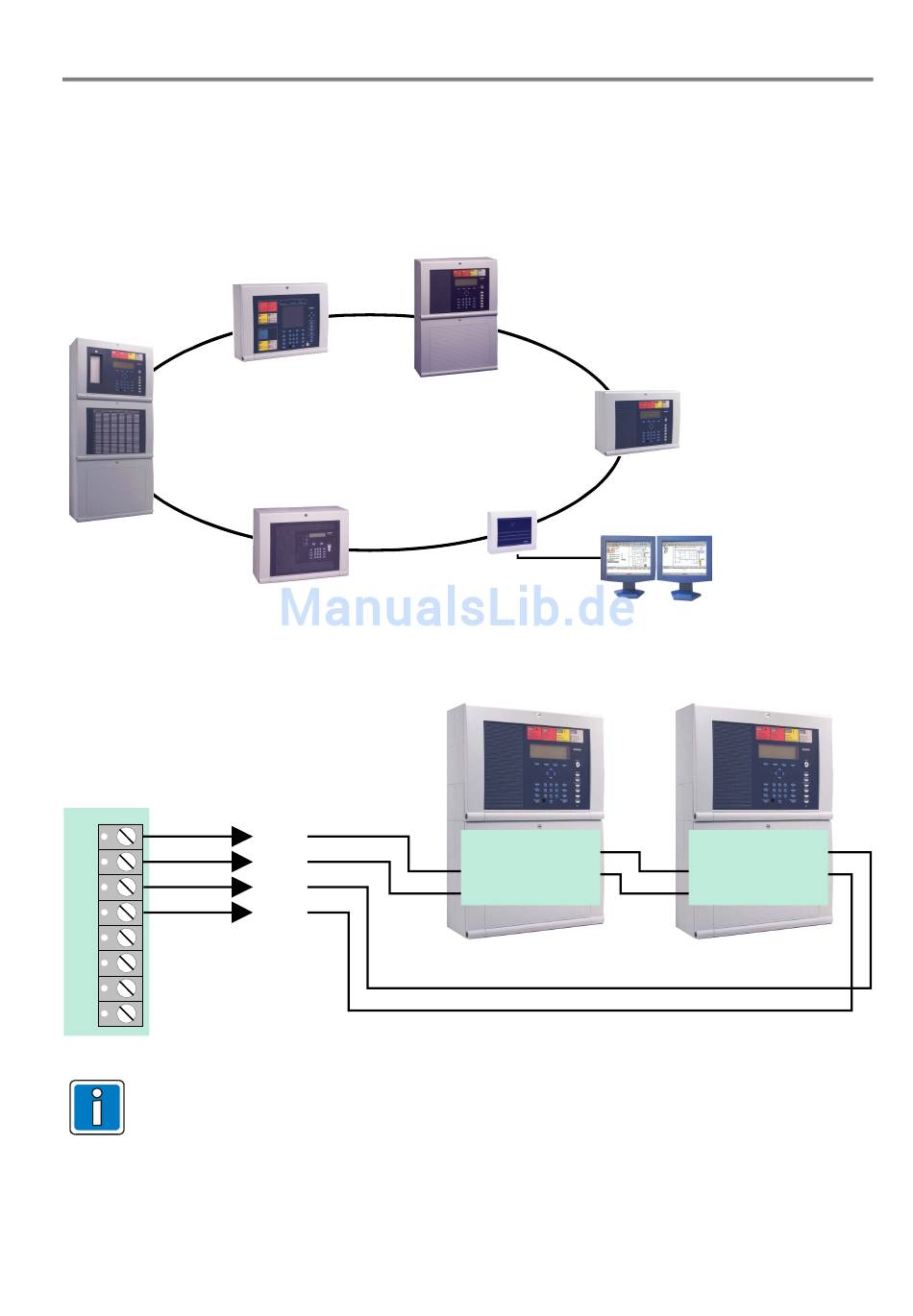

Abb. 61: Beispiel - essernet -Netzwerk mit unterschiedlichen Teilnehmern
Verdrahtungsprinzip
1
2
3
4
5
nicht belegt!
6 nicht belegt!
nicht belegt!
7
nicht belegt!
8
Abb. 62: Verdrahtungsprinzip
In einem essernet
tragungsgeschwindigkeit eingesetzt werden.
Der Überspannungsschutz bzw. der erweiterte EMV-Schutz für das essernet
spezielle LAN-Schutzbaugruppen zu realisieren.
