Anschluss der Nennspannung und der Notstromversorgung
An die Anschlussklemmen des Basismoduls wird die Nennspannung (230 V AC) zur Versorgung der
Brandmelderzentrale
angeschlossen.
Notstromversorgung ist in dem Kapitel 4.1 beschrieben.
L1
N
U
X2
Main
230V~

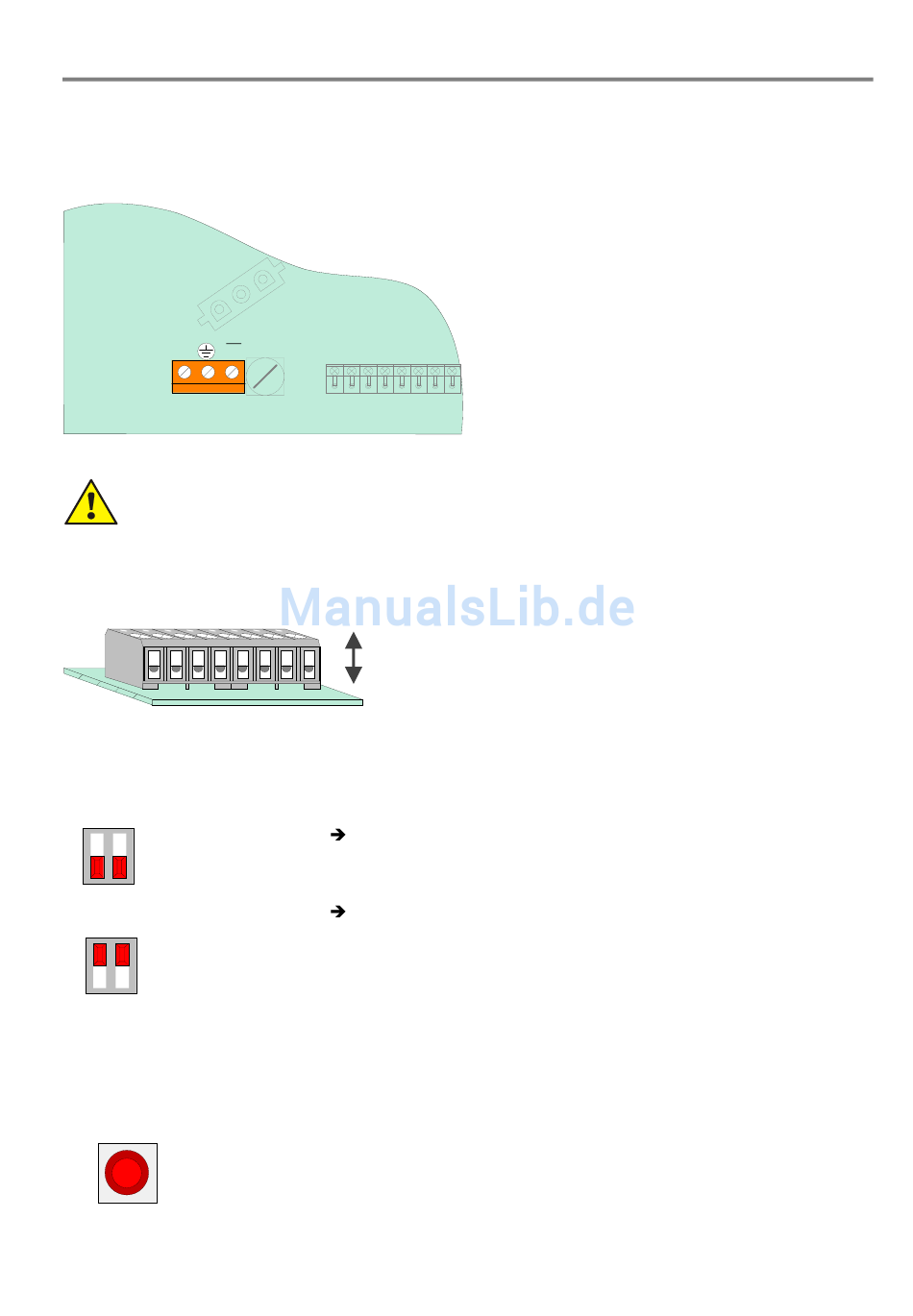

Abb. 30: Anschluss der Nennspannung und der Notstromversorgung
Montage- und Installationsarbeiten nur im spannungsfreien Zustand der Brandmelderzentrale
ausführen! Die Angaben auf dem Typenschild der Brandmelderzentrale zur erforderlichen
Nennspannung (230 V AC) sowie Sicherheitshinweise und Installationsvorschriften beachten!

Anschlussklemmen

Schraubklemmen:
Abb. 31: Schraubklemmen abziehbar
DIL Schalter S2
S2
Normalbetrieb
OFF
Servicemode
S2
ON
Reset-Taster
Durch Drücken des RESET-Tasters wird ein Neustart der Zentrale durchgeführt. Alarm-
S1
und Störungsmeldungen werden zurückgesetzt, alle Gruppen und Primärleitungen werden
eingeschaltet und alle geänderten Schalterstellungen werden eingelesen.
Reset
Ein Kaltstart der Zentrale mit dem RESET-Taster ist nur bei geöffnetem Gehäusekontakt
(Zentralengehäuse) möglich.
Wurde das Zentraleninterface an den USB-Eingang angeschlossen, so wird der Anschluss
erst nach einem Reset erkannt.
FB 798951.10 / 01.10
Der
abziehbar, max. 1,5 mm
abziehbar
Schalterstellung "OFF" (werkseitige Einstellung)
Schalterstellung "ON"
Zur optischen Anzeige leuchtet die LED V50
Der Servicemode wird erst nach dem Rücksetzen (Reset) der Zentrale
eingeschaltet und auf dem Zentralendisplay angezeigt.
Brandmelde-Computer IQ8Control C/M
