Module
Die BMZ IQ8Control C / M ist modular aufgebaut, so dass ein Modulaustausch bzw. -erweiterung jederzeit
durchgeführt werden kann.
Module nur im spannungsfreien Zustand der BMZ ausbauen oder einsetzen!
•
Netz- und Akkuspannung ausschalten.
•
Mindestens 10 Sekunden warten, bevor die Module gewechselt oder ergänzt werden.
•
Geeignete Maßnahmen zur Ableitung von statischer Elektrizität treffen.
•
Korrekte Installation (Module und Anschlusskabel) prüfen.
•
Netz- und Akkuspannung einschalten.
•
Mit der Programmiersoftware tools 8000 ggf. Kundendaten prüfen bzw. ergänzen.
4.1
Netzteilmodul (Art.-Nr. 802426 ab Index G)
Auf dem Netzteilmodul befindet sich die gesamte Spannungsversorgung der Brandmelderzentrale und die
+12 V DC Versorgungsspannung für externe Geräte. Falls erforderlich, ist eine zusätzliche Versorgung durch
ein überwachbares externes Netzteil möglich. Das Netzteilmodul ist für eine Akkukapazität von max. zwei
Akkumulatoren (2 x 12 V / 24 Ah) ausgelegt. Bei einem Ausfall der Nennspannung (230 V AC) wird die
Spannungsversorgung unterbrechungslos von den Akkumulatoren übernommen (siehe Kap. 4.1.3).

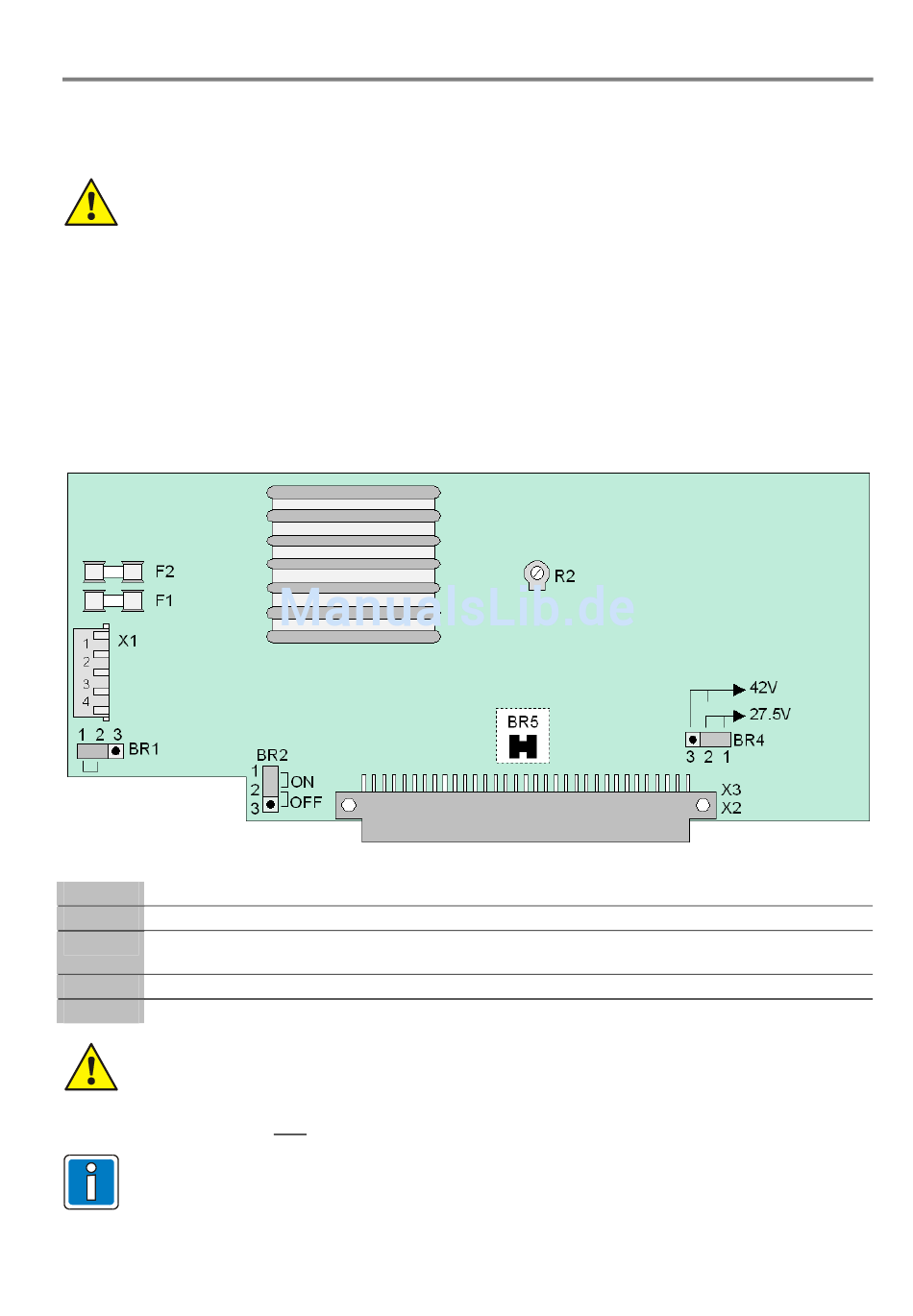

Abb. 21: Netzteilmodul (Art.-Nr. 802426 ab Index G)
X1
Steckkontakt zum Transformatoranschluss (Sekundärseite)
X 2/3
Steckleiste zum Basismodul
F1
Sicherung - zentraleninterne Versorgungsspannung : T 4 A
für die Analog-Ringleitung mit 27,5 V (esserbus
Sicherung – Sekundärseite: T 5 A
F2
Potentiometer zur Einstellung der Akkuladespannung auf +13,65 V DC (bei @ 25 °C).
R 2
Das Netzteilmodul darf nur im spannungsfreien Zustand der Brandmelderzentrale ein- oder
ausgebaut werden.
Beim Einbau oder Austausch des Netzteilmoduls ist die Einstellung der Löt-/Kratzbrücke BR5 (auf
der Rückseite der Platine) zu beachten. Mit dieser Brücke wird eingestellt, ob das Netzteil in einer
BMZ 8000 C / M oder einer BMZ IQ8Control C / M eingebaut ist. Bei falscher Einstellung ist eine
Beschädigung möglich.
Werkseitig ist die Akkuladespannung auf die o. a. Werte eingestellt. Erfolgt der Einsatz der BMZ
bei anderen Umgebungstemperaturen (siehe technische Daten), ist die Akkuladespannung mit
dem Potentiometer R2 entsprechend zu justieren.
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
®
®
) oder 42 V (esserbus
-PLus)
