Esser IQ8Control C Installationsanleitung Seite 66

Brandmelde-Computer IQ8Control C/M
®
5.1.1 esserbus -Analog-Ringmodul (Art.-Nr. 784382 / 784382.10 / 784382.D0)
Das Analog-Ringmodul ermöglicht den Anschluss der esserbus
der Programmiersoftware tools 8000 ab Version V1.15 konfiguriert.
®

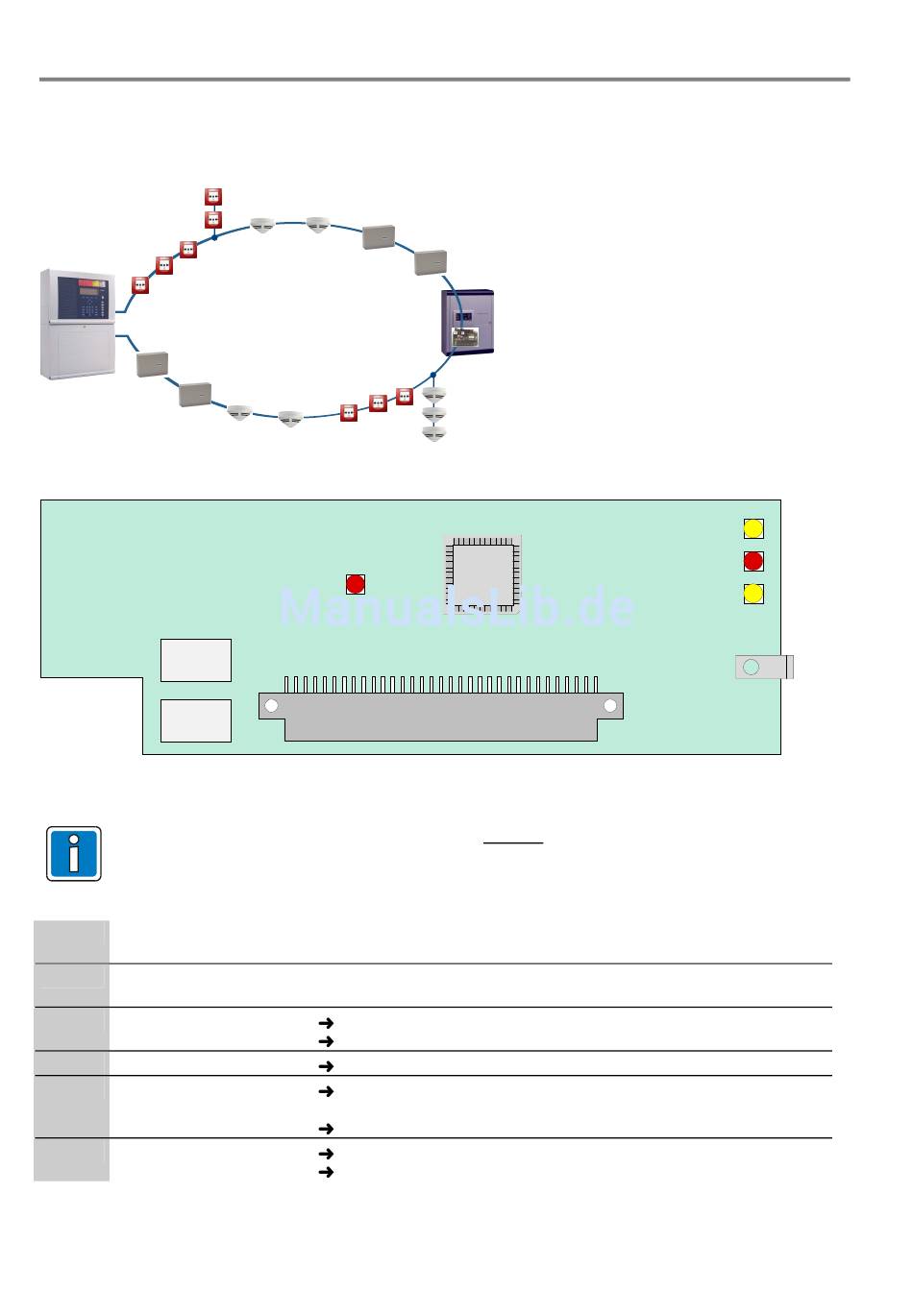

Abb. 56: esserbus
Analog-Ringmodul
K2 (B)
K1 (A)
®
Abb. 57: esserbus -Analog-Ringmodul (Art.-Nr. 784382 / 784382.10 / 784382.D0)
•
Kabelabschirmung der Analog-Ringleitung nur einseitig anschalten!
•
Bei Einsatz des Moduls in Feststellanlagen (FSA), beiliegenden Aufkleber auf oder in dem
BMZ-Gehäuse anbringen (s. Kap. 11.1).
X 1 64-polige Steckerleiste
zum Mikromodul-Steckplatz des Basis-, Peripherie- oder Erweiterungsmoduls
K1, K2 Bidirektionale Ringabfrage durch Trennrelais
(K1 = A+, A- / K2 = B+, B-)
LED 1 (SMD) rot, blinkt
(SMD) rot, leuchtet
(SMD) gelb, leuchtet
LED 2
LED 3 (SMD) rot, blinkt
(SMD) rot, leuchtet
LED 4 (SMD) gelb, blinkt
(SMD) gelb, blinkt schnell
66
esserbus
®
LED 1
im Normalbetrieb im Takt der Kommunikation auf der Ringleitung
Kurzschluss auf der Ringleitung
Modul defekt
+24 V interne Versorgungsspannung ausgefallen oder
Kommunikation zum Zentralenprozessor unterbrochen
Mikromodul im Notbetriebsmodus (CPU Störung)
Prozessor-Programm läuft - Normalbetrieb
Modul im Testbetrieb
®
-Ringleitung. Die Analog-Ringleitung wird mit
Löschmittel-
Ansteuereinrichtung 8010
X1
LED 2
LED 3
LED 4
FB 798951.10 / 01.10
