Esser IQ8Control C Installationsanleitung Seite 87

Belegung der Anschlusstechnik RS232-Schnittstelle
nicht belegen
1
TxD (Senden)
2
RxD (Empfangen)
3
4
nicht belegen
5
nicht belegen
6
nicht belegen
Data GND (Potentialfrei)
7
8
nicht belegen

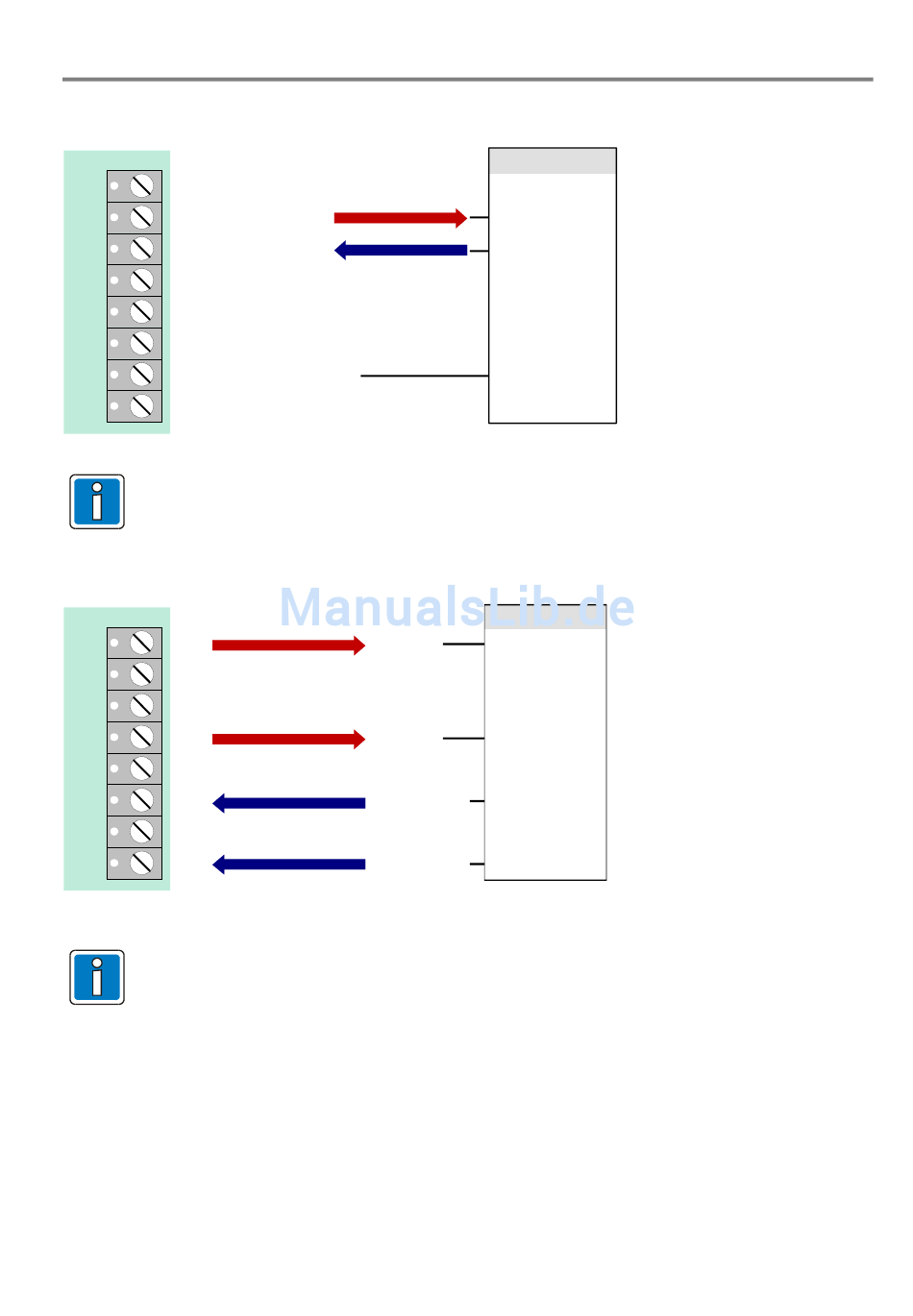

Abb. 77: Belegung der Anschlusstechnik RS232-Schnittstelle
Max. Kabellänge bei RS 232-Betrieb 15 m, empfohlenes Kabel: I-Y (St) Y 2 x 2 x 0,8 mm.
Tx -
1
2 nicht belegen
nicht belegen
3
Tx +
4
5
nicht belegen
6 Rx +
7 nicht belegen
Rx -
8
Abb. 78: Belegung der Anschlusstechnik TTY-Schnittstelle
Wenn die Löt- / Kratzbrücke BR3 auf dem Modul geschlossen ist, kann die TTY-Schnittstelle nicht
genutzt werden.
Max. Kabellänge bei TTY-Betrieb 1000 m, empfohlenes Kabel: I-Y (St) Y 2 x 2 x 0,8 mm.
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
externes Gerät
RxD
TxD
Data
GND
externes Gerät
Rx -
Senden
Senden Rx +
Empfangen Tx +
Tx -
Empfangen
87
