Brandmelde-Computer IQ8Control C/M
Anschluss Einbaudrucker an die BMZ IQ8Control C/M mit Bedienteilfront (Art.-Nr. 7869xx)
4
X23 Printer X24 MMI
+UBext.
F4
BR7
+UBext T2A
Printer
Basismodul
GND

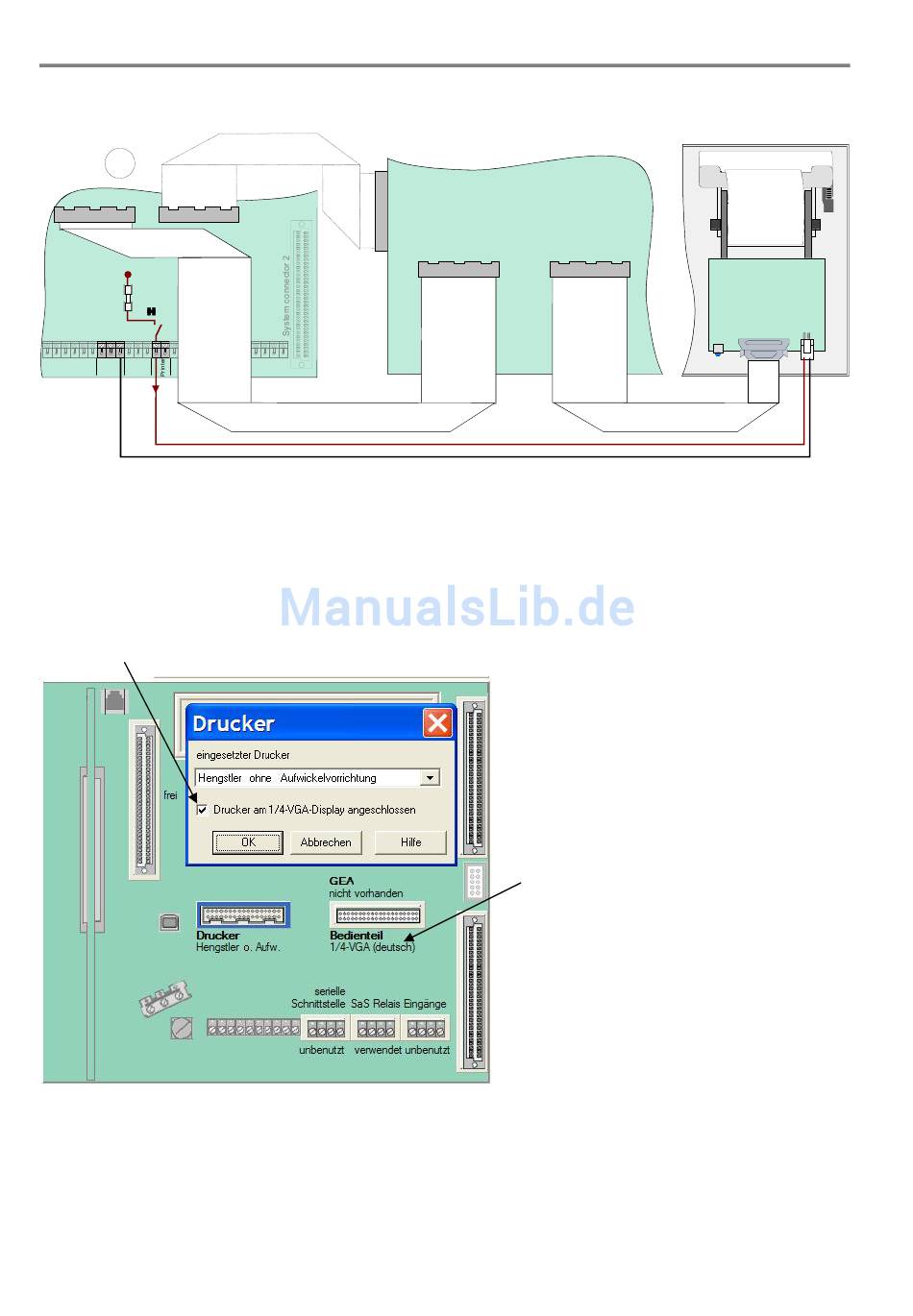

Abb. 119: Anschluss Einbaudrucker
2)
Flachkabel 70 cm lang (Art.-Nr. 750720)
Kundendatenprogrammierung mit tools 8000
Der Einbaudrucker muss in den Kundendaten der Brandmelderzentrale mit der Programmiersoftware tools 8000
als >Hengstler ohne Aufwickelvorrichtung < eingestellt werden.
Drucker am 1/4-VGA-Display angeschlossen
Abb. 120: Programmierung
140
Bedienteilfront mit 1/4 VGA Display
(Art.-Nr. 7869XX)
IN
Flachkabel
2)
geschaltet +12 V ext.
OUT
Flachkabel
GND
Bedienteil 1/4-VGA
+ -
2)
FB 798951.10 / 01.10
