Anschluss eines externen Gerätes mit Leitungsüberwachung
Bei der überwachten Ansteuerung von externen Geräten wird die Leitung auf einen Abschlusswiderstand von
10k Ω überwacht. Im Ereignisfall wechselt die Polarität zwischen Überwachungs- und Ansteuerspannung an den
(Relais-) Anschlussklemmen. Das Relais schaltet von der Überwachung der Leitung auf die Ansteuerung des
externen Gerätes um.
Damit während der Überwachung das externe Gerät nicht durch den Überwachungsstrom ausgelöst wird, ist
der Einbau einer Schutzdiode (z.B. 1N4004 / 1A) unbedingt erforderlich.
Beispiel mit Relais K2 (Klemme 5 und 6), Betriebsart überwacht
3 4
S 1
4
5
+
Überwachung
-
6
7
4
5
-
Alarm
+
6
7

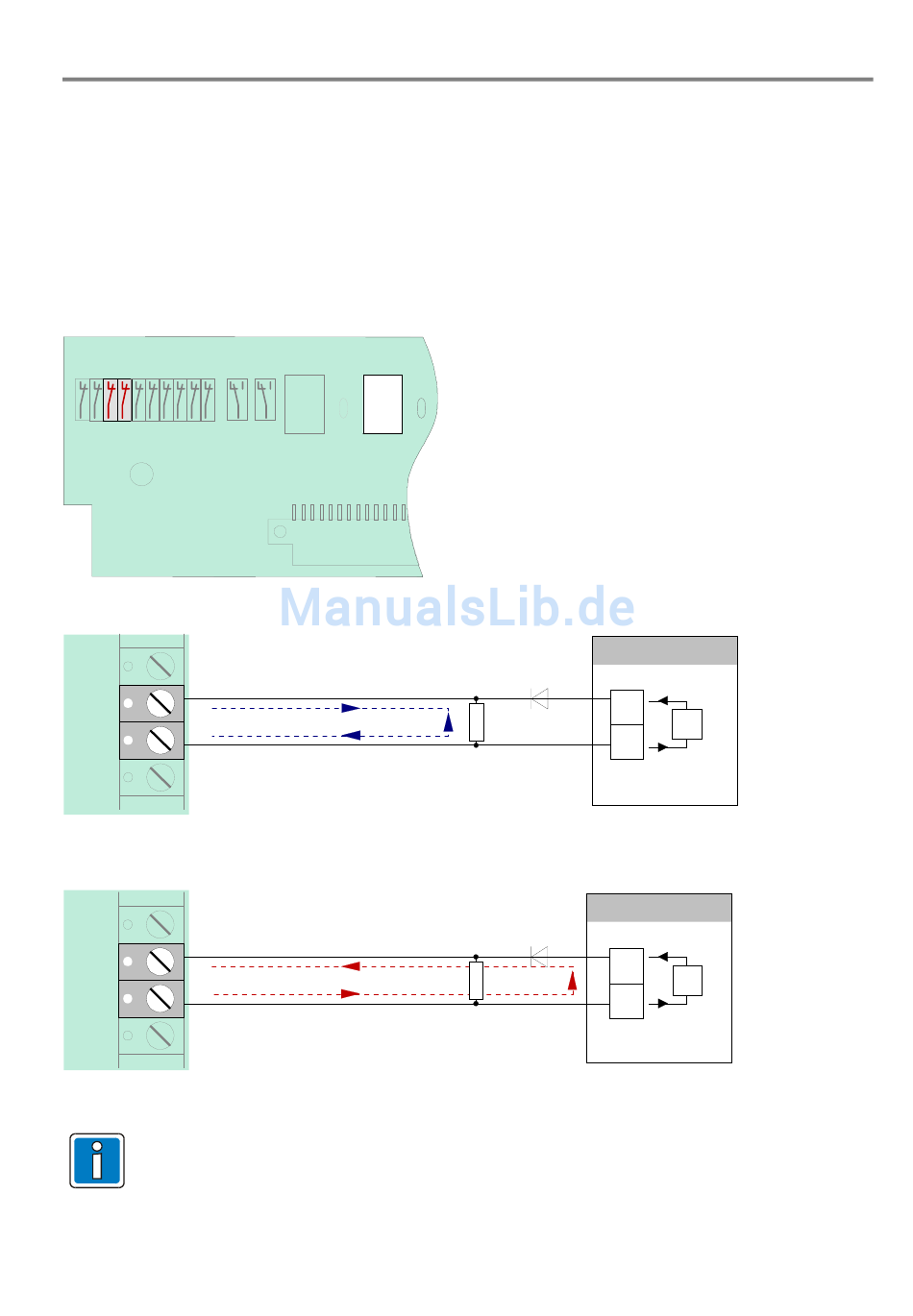

Abb. 69: Prinzipanschaltung eines externen Gerätes mit Leitungsüberwachung
R = 10 k Ω Abschlusswiderstand, V = Schutzdiode (1 A).
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
K 2
V
R
V
R
externes Gerät
-
+
externes Gerät
-
+
81
