Brandmelde-Computer IQ8Control C/M

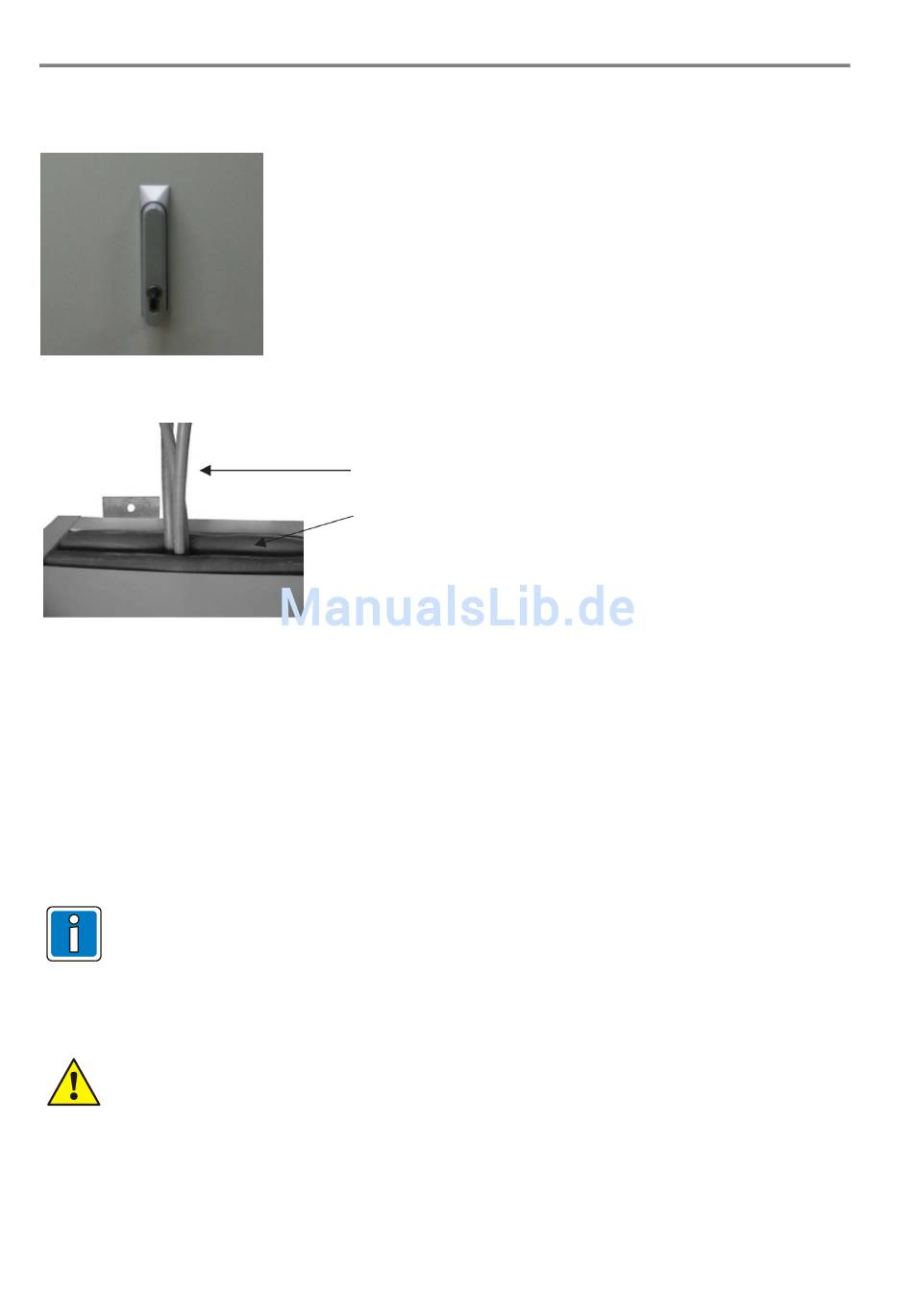

Schwenkhebelverschluss
Kabelschott
•
Die Kabeleinführung erfolgt von oben über ein, über die gesamte Breite gehendes, Schott.
•
Es können Kabel mit einem Außendurchmesser von bis zu 70 mm oder auch Kabelbündel eingeführt
werden.
•
Der verbleibende Raum des flexiblen Schottmaterials (Brandschutzschaum) muss mit der beiliegenden
Brandschutzmasse abgedichtet werden.
Die Betriebs- / Montageanleitungdes Brandschutzgehäuses ist stets am Montageort des Gehäuses
aufzubewahren.
Gesetzlich vorgeschriebene Sicherheitshinweise für den Benutzer sind an einer gut sichtbaren
Stelle, in unmittelbarer Nähe des Gehäuses anzubringen.
Alle Sicherheits- und Gefahrenhinweise sowie das Typenschild müssen in einem gut lesbaren
Zustand gehalten werden.
Der werkseitig in den Schwenkhebelverschluss eingebaute Profilhalbzylinder ist durch einen
"Blindzylinder" zu ersetzen, damit der ständige Zugriff auf die BMZ gewährleistet ist!
146
•
Schwenkhebel um 90° gegen den Uhrzeigersinn nach
Öffnen:
oben drehen
•
Tür öffnen
•
Tür schließen und dabei beachten, dass sich der
Schließen:
Schwenkhebel im geöffneten Zustand befindet
•
Tür leicht andrücken und Schwenkhebel um 90° im
Uhrzeigersinn nach unten drehen
•
Schwenkhebel in die Schwenkhebelhalterung wieder
hörbar einrasten
Kabelbündelung oder einzelne Kabel
Brandschutzschaum
FB 798951.10 / 01.10
