Brandmelde-Computer IQ8Control C/M
2 Systemübersicht
Die Brandmelderzentralen BMZ IQ8Control C und IQ8Control M können durch den Einsatz von
Erweiterungskarten und Mikromodulen individuell und objektbezogen konfiguriert werden. Somit ist der Ausbau
zur leistungsfähigen Einzelzentrale mit konventionellen Brandmeldern und/oder busfähigen Brandmeldern mit
Ringbus-Technik möglich. Über das essernet
Netzwerkteilnehmer, wie z.B. Gefahren Management Systeme, Feuerwehranzeigetableaus oder auch
Einbruchmelderzentralen des Systems 5000, zu einem komplexen Gefahrenmeldesystem vernetzen.
Zum Aufbau einer normgerechten Einzelzentrale ist das Peripheriemodul erforderlich. Auf dem Peripheriemodul
sind die Anschlüsse für das Feuerwehrbedienfeld, der Übertragungseinrichtung und drei frei programmierbare
Sammelrelais integriert. Sind mehrere Brandmelderzentralen im essernet
Feuerwehrbedienfeldanschluss und der Anschluss der Übertragungseinrichtung an einer der anderen
Brandmelderzentralen erfolgen.
Gefahren Management
System
Feuerwehr-
Anzeigetableau
Lichtwellenleiter
LWL
Brandmelde- und
Löschcomputer 8010

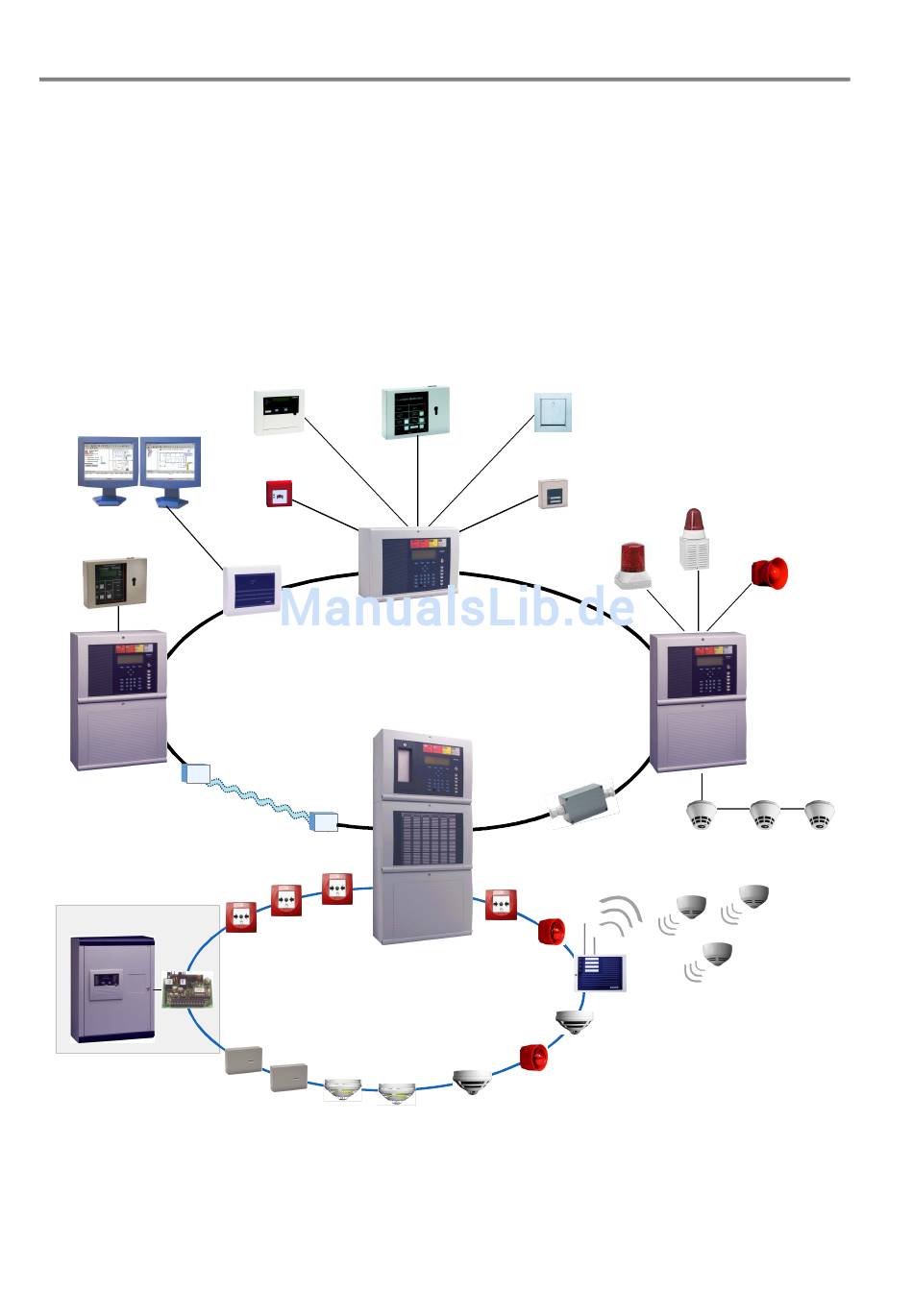

Abb. 1: Systemübersicht
Zusätzliche Erweiterungen
Der Zentralenausbau lässt sich durch den Einsatz von zusätzlichen Ein-/Ausgabebaugruppen, den esserbus
Kopplern, beliebig erweitern. Die esserbus
Einbauplätzen in das Zentralengehäuse eingebaut werden. Für eine dezentrale Montage der esserbus
stehen optional Kunststoffgehäuse mit der Schutzart IP 40 zur Verfügung.
