Esser IQ8Control C Installationsanleitung Seite 52

Brandmelde-Computer IQ8Control C/M
Anschaltung Feuerwehrbedienfeld an Brandmelderzentrale IQ8Control C / M
FBF 784710
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

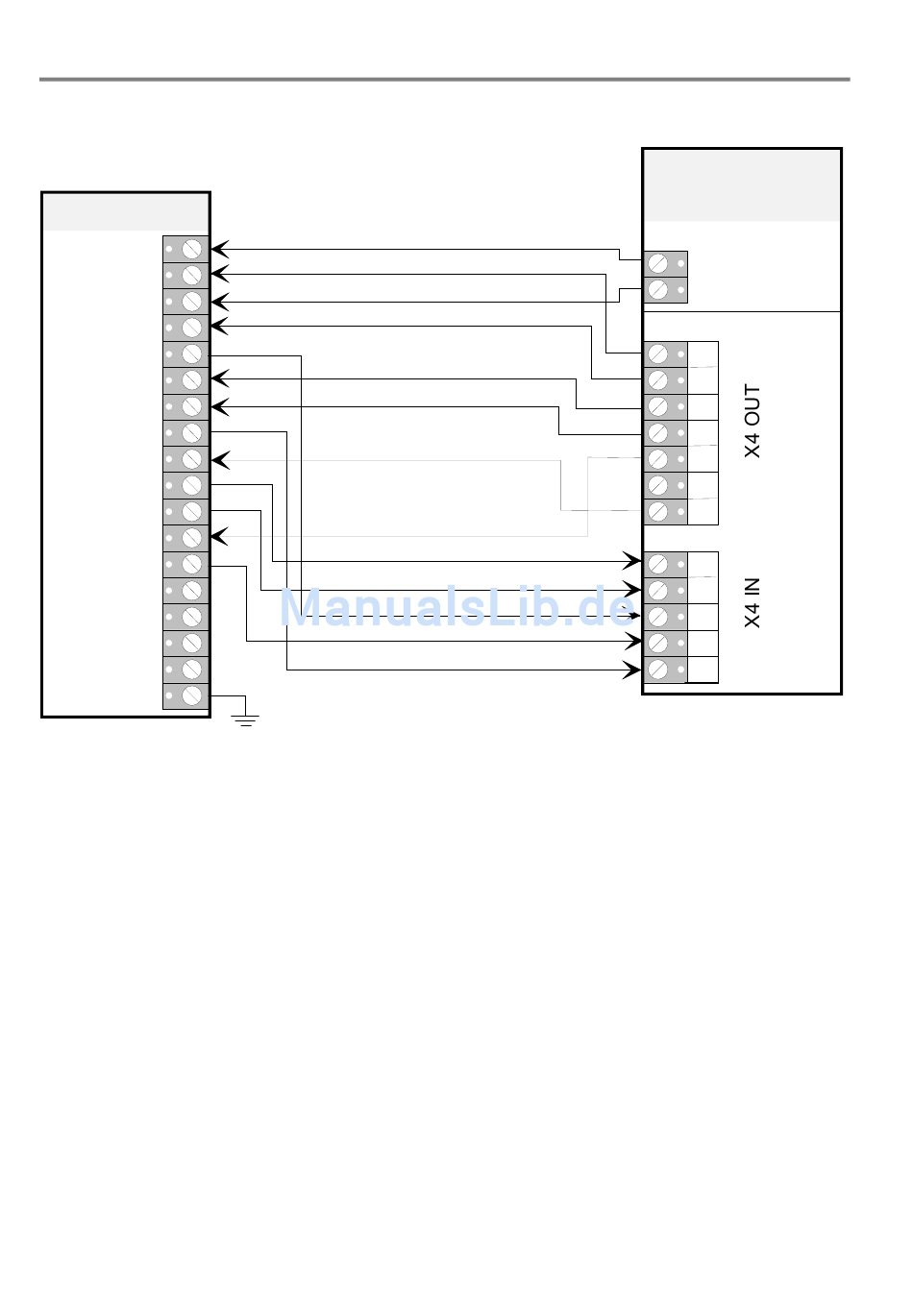

Abb. 46: Anschaltung Feuerwehrbedienfeld an Brandmelderzentrale IQ8Control C / M
Programmierhinweis:
•
Programmiersoftware tools 8000 ab Version V 1.15 und Zentralen-Software ab Software-Version V 3.09
erforderlich.
•
Im Zentralenausbau das Feuerwehrbedienfeld DIN 14661-2001 einstellen.
•
Die Landesfunktionalität Deutschland (Standard) wählen.
•
Für das ÜE-Modul die Funktionalität LED Hauptmelder bis BMZ rückstellen einstellen.
52
0 Volt
ÜE ausgelöst
+ UB
LMST ausgelöst
Sammel-Feuer
ÜE abgeschaltet
Brandfallsteuerungen abgeschaltet
Akustik abgeschaltet
ÜE abschalten
Akustik abschalten
ÜE prüfen
BMZ rückstellen
Brandfallsteuerungen abschalten
BMZ
IQ8Control C/M
Basismodul
GND
+12V
ext.
Peripheriemodul
1
2
3
4
5
6
7
4
5
6
7
8
FB 798951.10 / 01.10
