4.4.2 Anschluss der Übertragungseinrichtung (Relais K1)
Auf dem Peripheriemodul ist das Relais K1 für den Anschluss einer Übertragungseinrichtung (ÜE) integriert.
Die Ansteuerart des Relais K1 kann je nach Anforderung mit Kodierbrücken auf die drei Betriebsarten
- überwacht und plusschaltend,
- plusschaltend
- oder als nicht überwachter Wechslerkontakt
eingestellt werden.

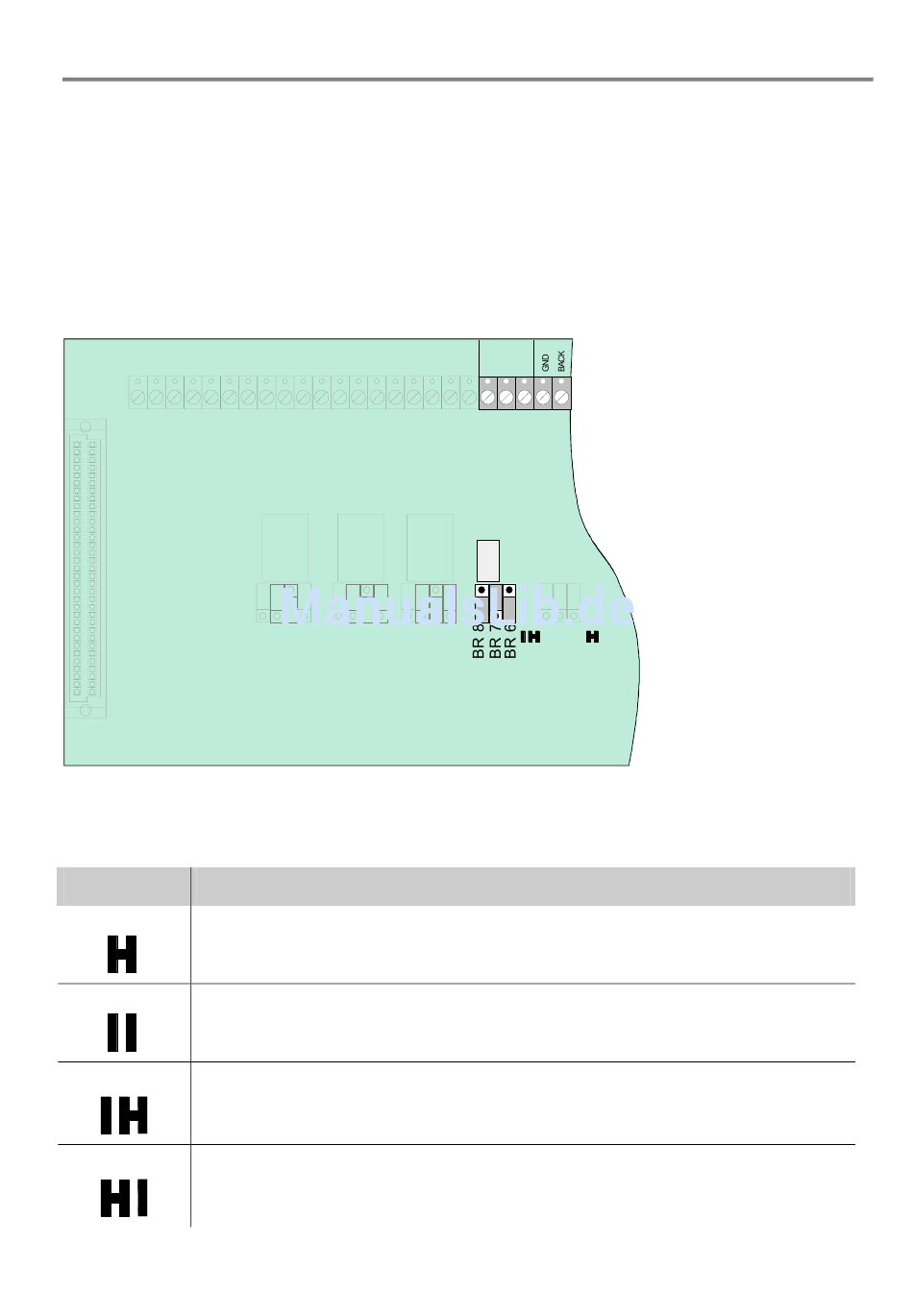

Abb. 47: Lage des ÜE-Relais K1 und der Steckbrücken BR6 bis 8 auf dem Peripheriemodul
Einstellung der Betriebsart für das Relais K1
Brücke Funktion
BR 1
Notbetriebsfunktion aktiv (werkseitige Einstellung).
Ansteuerung des ÜE-Relais (K1); auch bei einem Feueralarm im Notbetrieb der Zentrale
BR 1
Keine Ansteuerung der Übertragungseinrichtung (ÜE) bei Notbetrieb-Feuer
BR 2
Keine Ansteuerung der Übertragungseinrichtung (ÜE) im Alarmfall, wenn der
Gehäusekontakt geöffnet ist (werkseitige Einstellung)
BR 2
Auslösung der Übertragungseinrichtung (ÜE) im Alarmfall; auch bei geöffnetem
Gehäusekontakt
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
K1
NO NC C
K1
3
2
1
BR2 BR1
