Brandmelde-Computer IQ8Control C/M
Akkuüberwachungsmodul (Art.-Nr. 788051)
Das Akkuüberwachungsmodul wird zwischen dem zu überwachenden 12 V-Akkumulator und dem zugehörigen
Anschlusskontakt des Basismoduls der BMZ geschaltet.

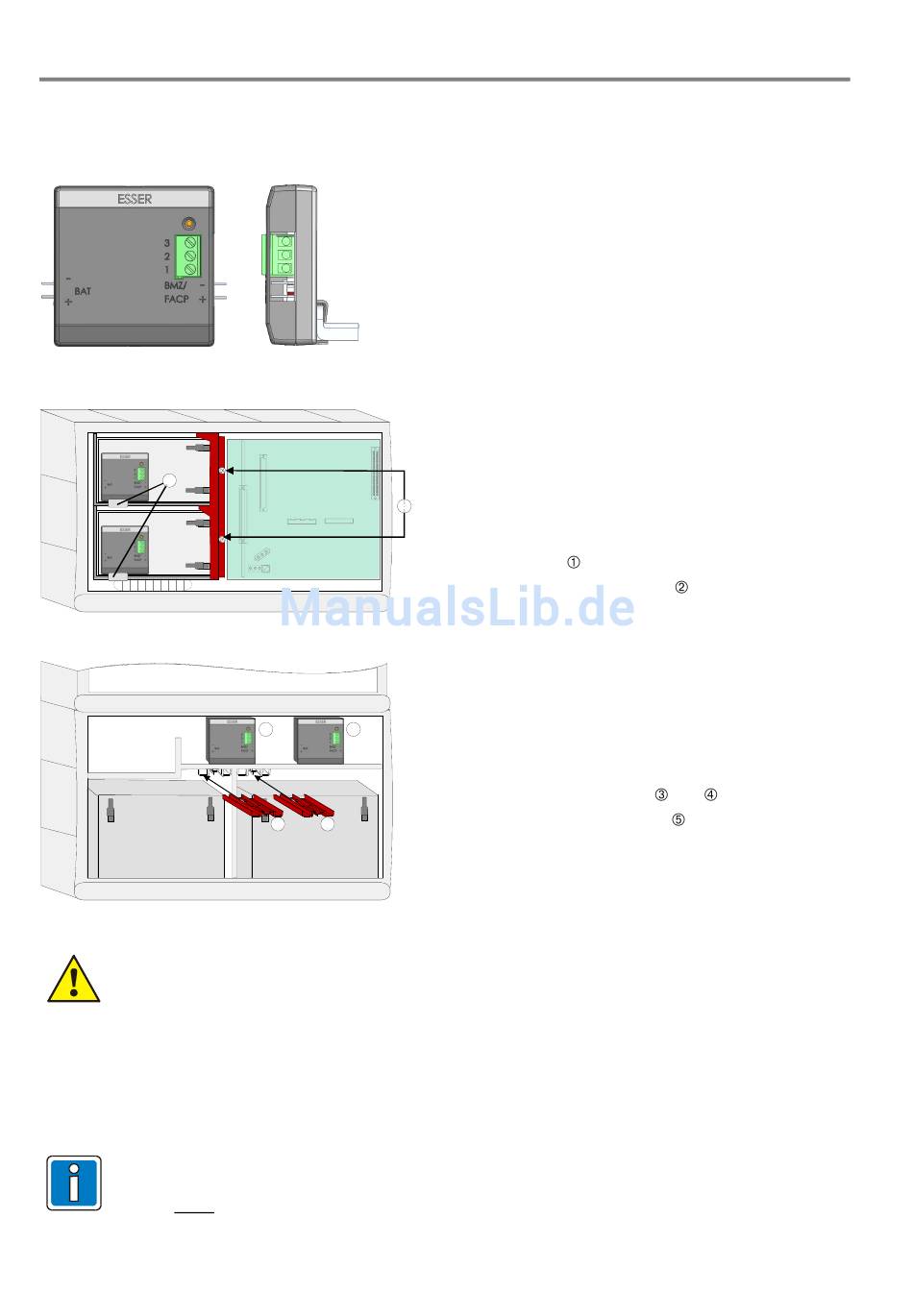

Abb. 24: Akkuüberwachungsmodul - Übersicht
Montage
2
Abb. 25: Akkuzusatzhalterung und Akkuüberwachungsmodul im Kompaktgehäuse der BMZ IQ8Control C
Abb. 26: Akkuzusatzhalterung und Akkuüberwachungsmodul im Gehäuse der BMZ IQ8Control M bzw. im Erweiterungsgehäuse
Beschädigung möglich!
•
Abhängig von der eingesetzten Akkukapazität und dem damit verbundenen Gewicht der
Akkumulatoren, muss die Montagefläche sowie das Befestigungsmaterial für diese Traglast
geeignet sein. Eine Montage der Akkumulatoren ohne die Akkuzusatzhalterung ist nicht zulässig.
•
Ausschließlich das beiliegende Anschlusskabel verwenden. Eine Verlängerung oder andere
Kabel sind nicht zulässig!
•
Ausschließlich T 4 A-Sicherung verwenden, damit der Verpolungsschutz gewährleistet ist.
•
Beim Anschluss der Kabel auf korrekte Polarität (+/-) achten! Das Akkuüberwachungsmodul ist
nicht für den Anschluss an eine 24 V DC-Notstromversorgung geeignet!
•
Die Akkuüberwachungsmodule „BatMon 12" (Art.-Nr. 788051) können bei bestehenden
Brandmelderzentralen IQ8Control nachgerüstet werden.
•
Für jeden Akkumulator ist ein Modul erforderlich.
32
1
5
5
4
3
Zur Installation sowie für weitere Informationen zum
Akkuüberwachungsmodul „BatMon 12" siehe
Dokumentation des Moduls (Art.-Nr. 798253).
In das Kompaktgehäuse der BMZ IQ8Control C
können zwei Akkumulatoren in die beiden Akkutaschen
eingesetzt werden. Diese sind mit der Akkuzusatz-
halterung (Beipack) für die BMZ IQ8Control C zu
befestigen.
•
Akku(s) in die Akkutaschen einsetzen.
•
Akkuzusatzhalterung durch Eindrehen der beiden
Schrauben
montieren.
•
Akkuüberwachungsmodul
montieren.
In das untere Gehäuseteil der BMZ IQ8Control M bzw.
in das Erweiterungsgehäuse (Art.-Nr. 783000 / 01)
können zwei Akkumulatoren 12 V / 24 Ah eingesetzt
werden. Diese sind mit der Akkuzusatzhalterung
(Beipack der BMZ) zu befestigen.
•
Akku(s) in die Akkutaschen einsetzen.
•
Akkuzusatzhalterungen
•
Akkuüberwachungsmodul
montieren.
gem. Abb. 25
und
montieren.
gem. Abb. 26
FB 798951.10 / 01.10
