4.3.3 Gehäusekontakt
Housing
open
V2
X7 X8
8
1
7
2
6
3
5
4
Jumper
stecken
Jumper
stecken

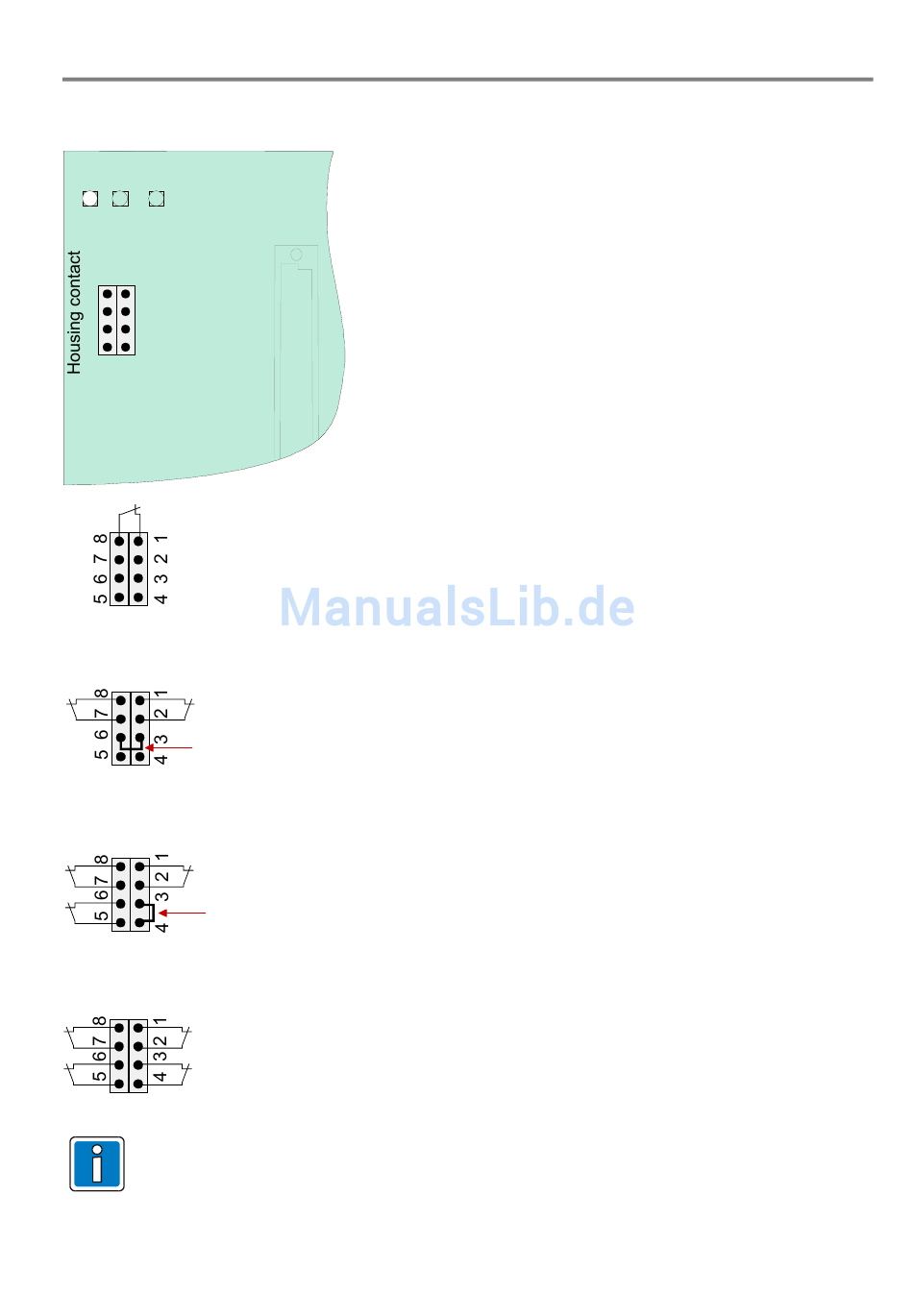

Abb. 35: Gehäusekontakt
Beim Anschluss des Service-PC muss (abhängig von der Kundendatenprogrammierung) der
Gehäusekontakt geöffnet sein, da sonst der Anschluss des PC von der Zentrale nicht erkannt wird.
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
An die Anschlussklemmen können, abhängig von dem eingesetzten
Zentralengehäuse, bis zu vier Gehäusekontakte angeschlossen
werden.
Werkseitig ist ein Gehäusekontakt pro Gehäuse eingebaut.
Der geöffnete Gehäusekontakt wird mit der leuchtenden LED V2
angezeigt.
Anschluss von einem Gehäusekontakt
Anschluss von zwei Gehäusekontakten
Anschluss von drei Gehäusekontakten
Anschluss von vier Gehäusekontakten
41
