Brandmelde-Computer IQ8Control C/M
4.3.4 Serielle Schnittstelle
Die serielle Schnittstelle auf dem Basismodul kann wahlweise als TTY-Schnittstelle (20 mA) oder RS485-
Schnittstelle betrieben werden.
Der erforderliche Schnittstellentyp zum Anschluss einer externen Peripherie wird mit der
Programmiersoftware tools 8000 ab Version V1.15 konfiguriert.
TTY-Schnittstelle
V62 V63
reversed
TxD
polarity
A
B
A
RxD
TxD
TTY
Tx -
Tx +
Rx -
externes Gerät

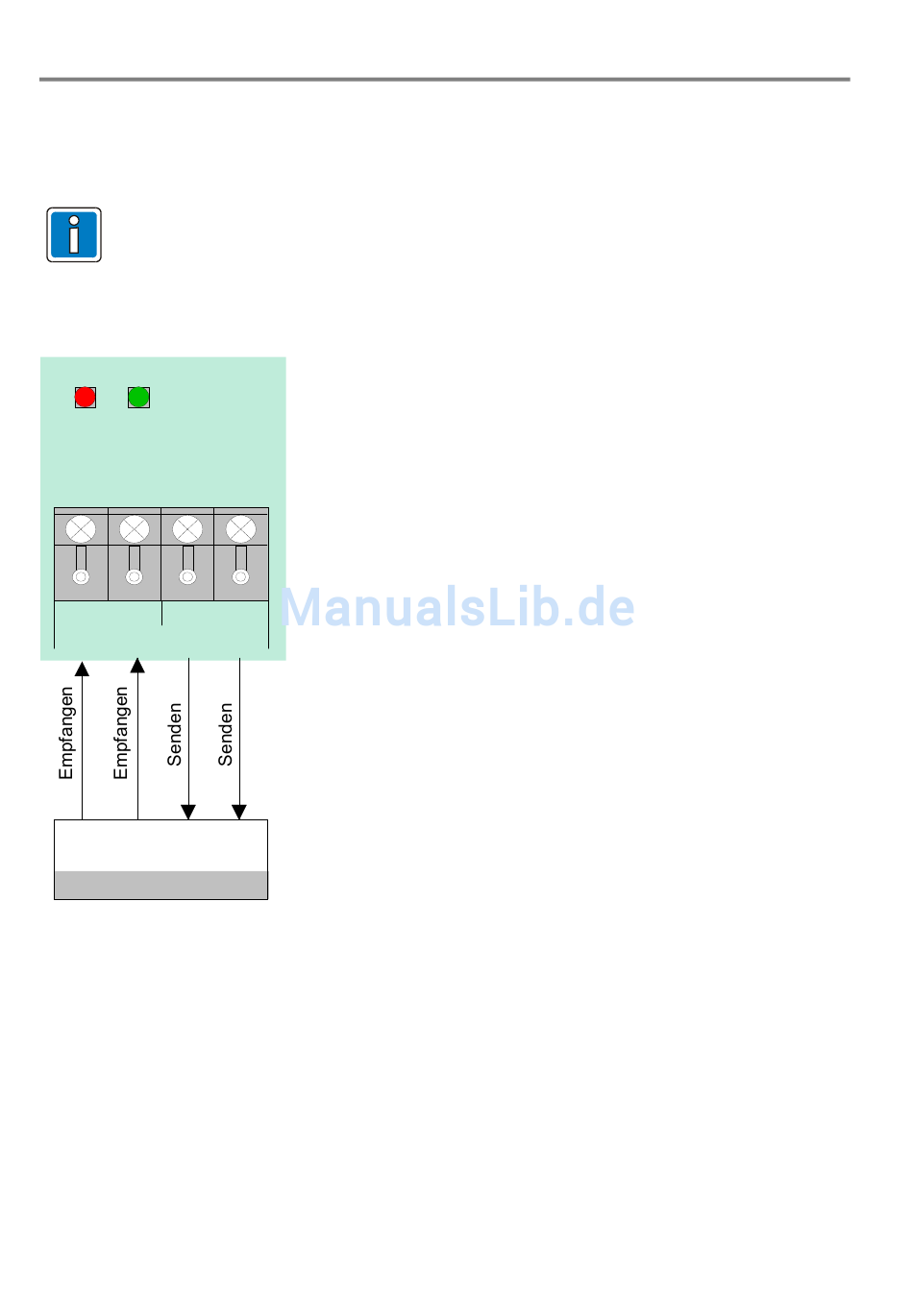

Abb. 36: TTY-Schnittstelle
42
An diesen vier Anschlussklemmen kann ein externes Gerät, z.
B. ein Protokolldrucker oder der Bausatz (Art.-Nr. 784749*),
über die TTY-Schnittstelle (20 mA) angeschlossen werden.
Die zulässige Leitungslänge zwischen dem externen Gerät und
der Schnittstelle beträgt max. 1000m.
Funktionsanzeige (grüne LED)
Zur optischen Funktionskontrolle der Schnittstelle blinkt die
grüne LED (TxD) bei korrekter Verdrahtung im Sendetakt.
Verpolungsanzeige (rote LED)
B
Wurden die Anschlusskabel an den Klemmen vertauscht, so
leuchtet die rote LED (reversed polarity).
* Dieser Bausatz muss in das Gehäuse der BMZ, z.B. mit dem optionalen
Rx +
Hutschienen-Einbausatz (Art.-Nr. 788652)
- siehe Kap. Optionen - eingebaut werden.
FB 798951.10 / 01.10
