Brandmelde-Computer IQ8Control C/M
3.8
Kabeleinführungen
Die 230 V-Netzanschlussleitung (unter Putz) durch die dafür vorgesehene Kabeleinführung
(siehe Abbildung) einführen und mit geeignetem Befestigungs-material, wie z.B. Kabelbindern aus Kunststoff
befestigen. Beim Anschluss der Netzanschluss- und Signalleitungen beachten, dass die Rückwand umlaufend
frei bleibt und der Gehäuserahmen auf die Rückwand aufgesetzt werden kann. Die anderen Kabeleinführungen
sind ausschließlich für Signalleitungen zu verwenden.
IQ8Control

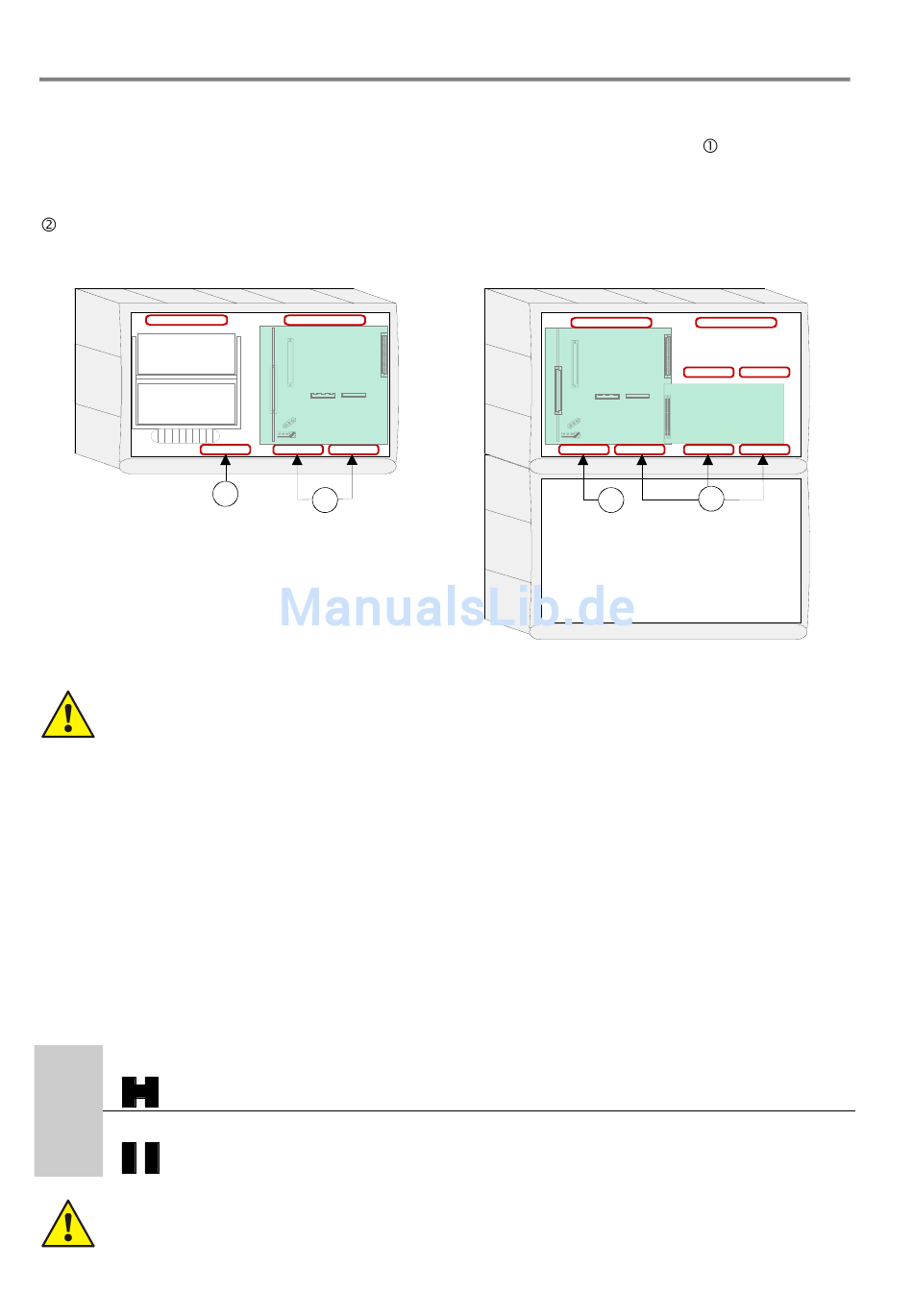

Abb. 20: Kabeleinführungen
Gefahr – Elektrischer Schlag
Das Gerät darf nur mit geschlossenem Gehäuse betrieben werden. Bei einem offenen Gehäuse,
manipulierten Gehäuseöffnungen oder fehlenden Gehäuseplatten ist der Betrieb nicht zulässig.
Kurzschlussgefahr
Alle an das Basismodul angeschlossenen Spannungs- und Signalleitungen sind mit geeignetem
Befestigungsmaterial, wie z.B. Kabelbindern aus Kunststoff, gegen Verlagerung zu sichern. Hierbei ist
unbedingt darauf zu achten, dass die Netzanschlussleitung durch Verlagerung die Signalleitungen
(SELV) nicht berühren kann. Arbeiten an dem Brandmeldesystem sind nur im spannungsfreien
Zustand (Netz- und Notstromversorgung) zulässig.
Isolierung der Anschlussleitungen
Es ist unbedingt darauf zu achten, dass die äußere Kabelumhüllung aller Anschlusskabel bis in das
Zentralengehäuse hineingeführt und die Isolierung erst innerhalb des Gehäuses entfernt wird.
3.9
Zentralensummer
Der zentraleninterne Summer kann über die Löt- / Kratzbrücke BR2 auf der Rückseite der Bedienfeldplatine bei
Bedarf abgeschaltet werden.
BR2
BR2
geschlossen, Zentralensummer aktiv (werkseitige Einstellung)
BR2
offen, Zentralensummer abgeschaltet
Wird der Zentralensummer dauerhaft abgeschaltet (BR2 offen), ist die Weiterleitung der
entsprechenden akustischen Signalisierung (z.B. Weiterleitung an eine andere BMZ im essernet
Netzwerk) sicherzustellen!
26
C
1
2
der Rückwand
M
IQ8Control
2
1
FB 798951.10 / 01.10
®
-
