4.4.1 Anschluss eines Feuerwehrbedienfeldes
X4
oberer
Klemmenblock
Wenn die Funktion >Brandfallsteuerung ab / Revision< (IN 8) nicht beschaltet wird, muss die
Steckbrücke BR21 auf der Peripheriekarte in Position 2-3 gesteckt werden !
Strombelastung pro Ausgang (OUT1 bis OUT 8) max. 25 mA.
unterer
Klemmenblock

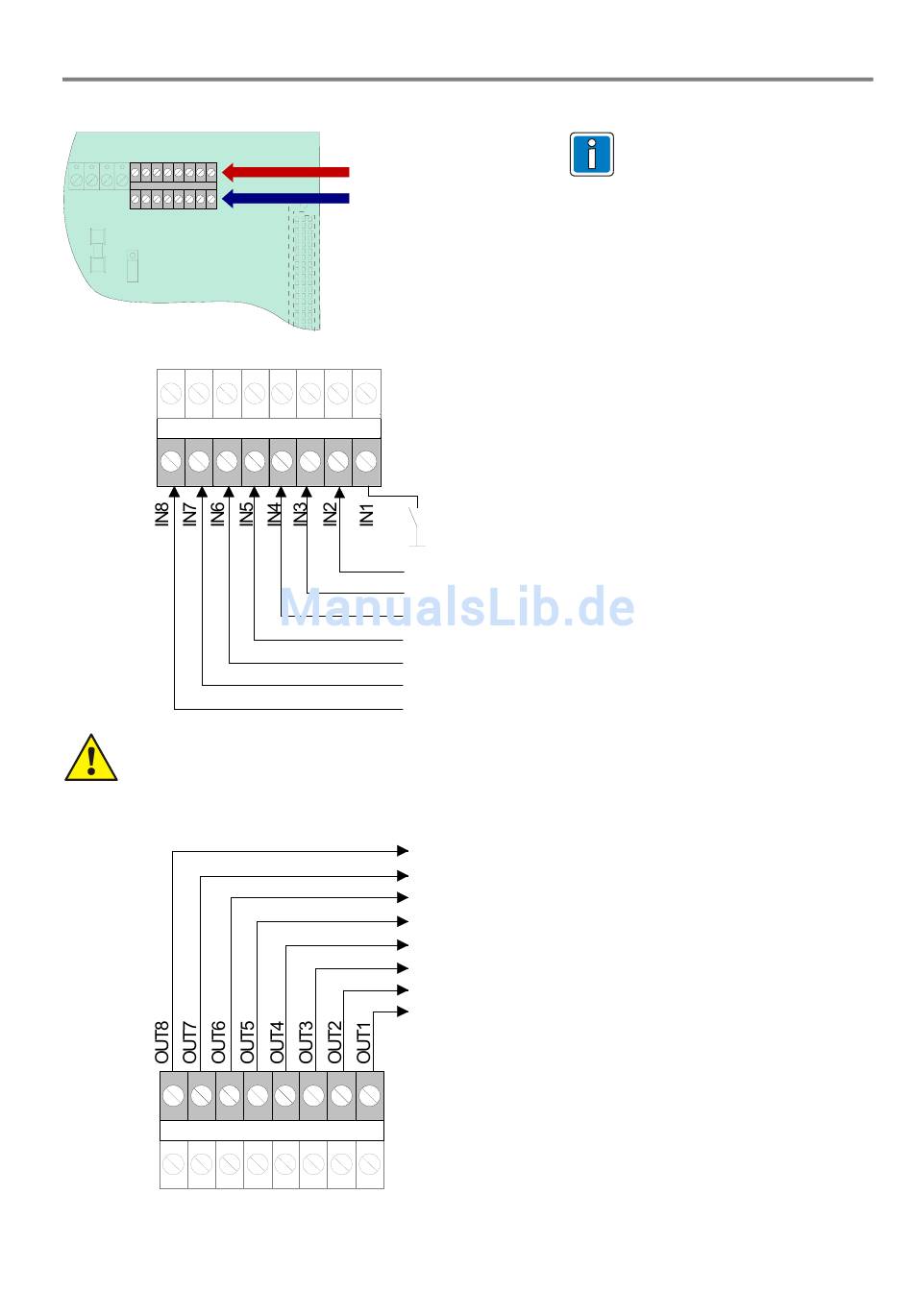

Abb. 45: Anschlussklemmen für das Feuerwehrbedienfeld
FB 798951.10 / 01.10
Brandmelde-Computer IQ8Control C/M
unterer Klemmenblock - bottom -
oberer Klemmenblock - top -
X4
"Fw-rufen" LED an
(IN1 auf GND)
(Schließer)
nicht belegen
nicht belegen
ÜE-Abschaltung
akustische Signale ab
ÜE prüfen
BMZ rückstellen
Brandfallsteuerung ab / Revision
nicht belegen
Brandfallsteuerung ab (Revision)
ÜE-Abschaltung verhindert
akustische Signale ab
ÜE abgeschaltet
Sammelfeuer
Löschanlage ausgelöst
ÜE ausgelöst
X4
•
Die Anschaltung kann je nach
Einsatzort von der
Darstellung abweichen und
richtet sich nach den
Anforderungen der
regionalen Feuerwehr.
•
Für den Betrieb ist eine
12 V DC- Spannung
erforderlich.
