Esser IQ8Control C Installationsanleitung Seite 15

Beispiele zum Ausbau der Brandmelderzentrale IQ8Control M
MM 2
C
MM 1
MM 1

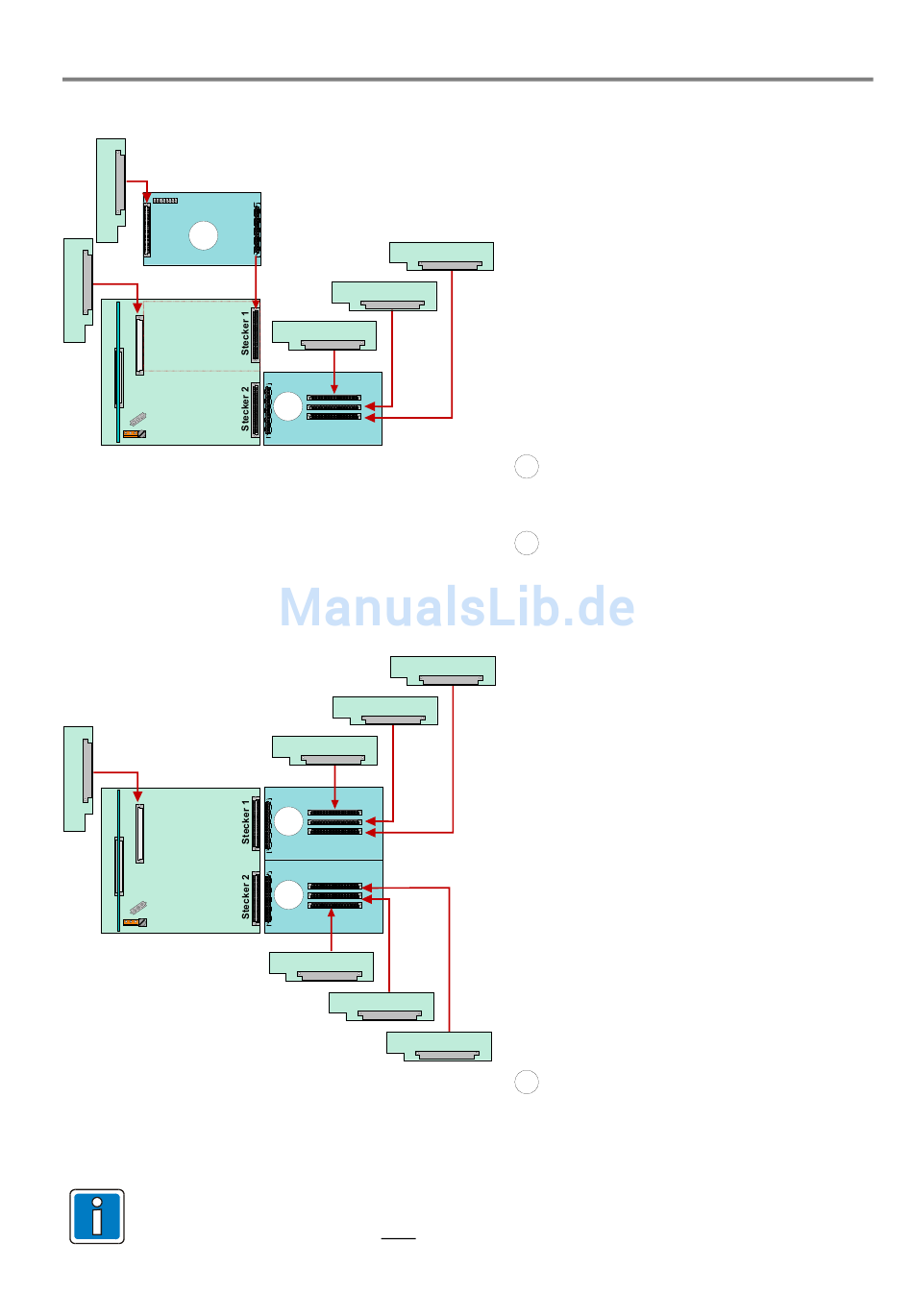

Abb. 8: Ausbau BMZ IQ8Control M
Die Peripheriemodule und Erweiterungsmodule der BMZ 8000 C/M Serie 01 (Art.-Nr. 772418,
772419, 772420, 772421) dürfen nicht in eine IQ8Control C/M eingebaut werden.
FB 798951.10 / 01.10
MM 5
MM 4
MM 3
D
MM 4
MM 3
MM 2
D
D
MM 5
MM 6
MM 7
Brandmelde-Computer IQ8Control C/M
Beispiel 3:
Basismodul mit Erweiterungsmodul (mit
Mikromodul-Steckplatz) auf Stecker 1
und einem Erweiterungsmodul
(mit 3 MM-Steckplätzen) auf Stecker 2.
Anwendung:
Netzwerkzentrale mit 4 Analog-
Ringleitungen und
max. 508 Busteilnehmern.
C
Erweiterungsmodul mit einem
zusätzlichen Mikromodul-Steckplatz,
(Art.-Nr. 772478)
D
Erweiterungsmodul mit drei zusätzlichen
Mikromodulsteckplätzen,
(Art.-Nr. 772476)
Beispiel 4:
Basismodul mit zwei
Erweiterungsmodulen (mit jeweils 3 MM-
Steckplätzen) auf Stecker 1+2.
Anwendung:
Netzwerkzentrale mit 6 Analog-
Ringleitungen und
max. 762 Busteilnehmern.
D Erweiterungsmodul mit drei zusätzlichen
Mikromodul-Steckplätzen
(Art.-Nr. 772476)
