BENUTZERSCHNITTSTELLE
Der Benutzer verfügt über einen Display
sowie vier Tasten für die Steuerung des Status
und die Programmierung des Instruments.

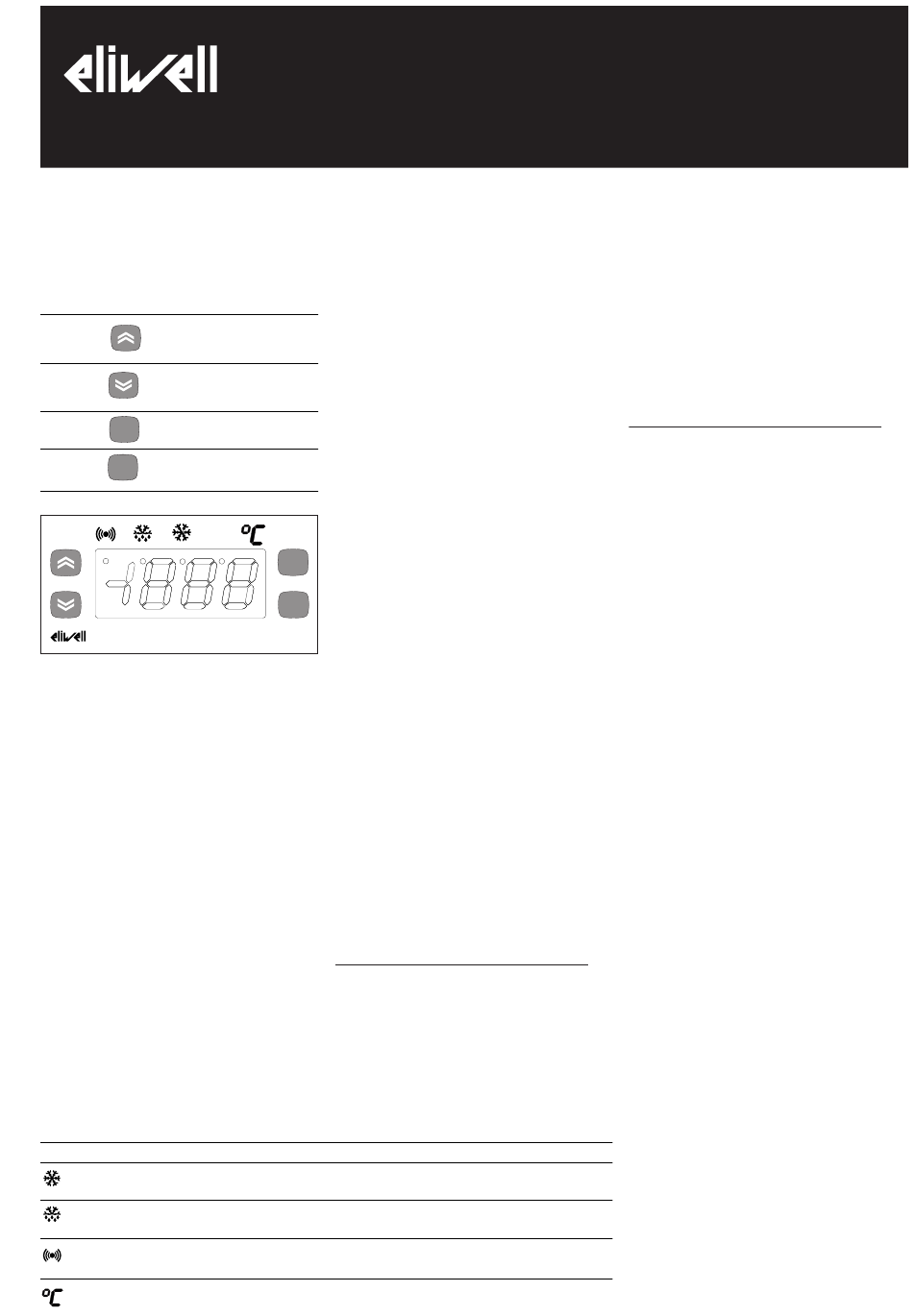

TASTEN UND MENÜ
Taste UP
Durchläuft die Positionen des Menüs
Hebt die Werte an
Aktiviert die manuelle Abtauung*
Taste DOWN
Durchläuft die Positionen des Menüs
Senkt die Werte
Taste fnc
Funktion ESC (Verlassen)
fnc
Taste set
Zugang zum Sollwert
set
Zugang zu den Menüs
Bestätigung der Befehle
Über Parameter prgrammierbar (siehe Parameter H31)
*

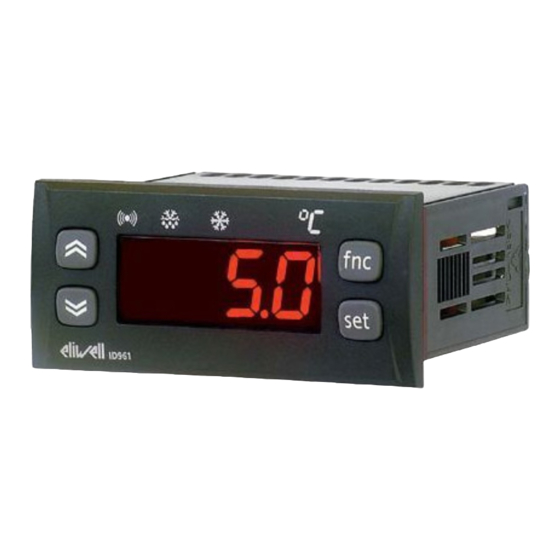

ID961
Bei Einschalten führt das Instrument einen
Lamp-Test durch; für einige Sekunden blin-
ken das Display und die Leds auf, um den
einwandfreien Betrieb derselben zu über-
prüfen. Das Instrument weist zwei
Hauptmenüs auf, das Menü
„Maschinenstatus" und das Menü
„Programmierung".
ZUGANG ZU DEN MENÜS UND BENUT-
ZUNG
Die Programmierung des Instruments ist in
Menüs organisiert, zu denen man gelangt
wenn die Taste „set" gedrückt und sofort
losgelassen wird (Menü „Maschinenstatus")
oder durch Drücken der Taste „set" für
mehr als 5 Sekunden (Menü
„Programmierung").
Für den Zugang zu den einzelnen
Registerkarten, die durch die entsprechen-
de Bezeichnung dargestellt werden, muss
die Taste „set" einmal gedrückt werden.
An diesem Punkt ist es möglich, den Inhalt
einer jeden Registerkarten durchzusehen,
LED
Position
Zugeordnete Funktion
Kompressor oder Relais 1
Abtauen
Alarm
Sollwert
ID 961-L
Controller für Kühleinheiten
zu ändern oder die darin vorgesehenen
Funktionen zu benutzen.
Wenn die Tastatur für mehr als 15
Sekunden nicht betätigt wird (Timeout)
oder wenn die Taste „fnc" einmal gedrückt
wird, so wird der zuletzt auf dem Display
angezeigte Wert bestätigt und man kehrt
zur vorausgehenden Anzeige zurück.
MENÜ MASCHINENSTATUS
(Siehe Maschinenstatus Menü)
Zum Aufrufen des Menüs
„Maschinenstatus" die Taste „set" kurz
drücken und wieder loslassen.
Falls keine Alarme vorhanden sind, so
erscheint die Bezeichnung „SEt". Mit den
Taste „UP" und „DOWN" können die übri-
gen im Menü enthaltenen Registerkarten
durchgegangen werden; dies sind:
-Pb1: Registerkarte Wert Sonde 1;
f nc
-SEt: Registerkarte Einstellung Sollwert.
Einstellung Sollwert
Den „Maschinenstatus" durch Drücken
set
und sofortiges Wiederloslassen der Taste
„set" aufrufen. Es erscheint die
Bezeichnung der Registerkarte „SEt". Zum
Anzeigen des Sollwerts erneut die Taste
„set" drücken. Der Sollwert erscheint auf
dem Display. Zum Ändern des Sollwerts
innerhalb von 15 Sekunden die Tasten
„UP" und „DOWN" betätigen.
Falls der Parameter LOC = y ist, so kann
der Sollwert nicht geändert werden.
Anzeige Sonde
Die Taste „set" drücken, während die ent-
sprechende Bezeichnung angezeigt wird,
es erscheint der Wert, der der
Bezeichnung zugeordnet ist.
MENÜ PROGRAMMIERUNG
(Siehe Aufbau des Menüs
Programmierung)
1) Anzeige der Parameter der Ebene 1
Zum Aufrufen des Menüs "Programmierung"
die Taste "Set" für mehr als 5 Sekunden
drücken. Falls erforderlich wird das PAS-
SWORD für den Zugang zur Ebene 1 ver-
langt (siehe Parameter "PA1") und (falls das
Password richtig eingegeben wird)
anschließend erscheint das Label der ersten
Status
ON für Kompressor an; blinkend für Verzögerung, Schutz oder
Aktivierung blockiert
ON für Abtauen in Betrieb; blinkend für manuelle Aktivierung oder
über digitalen Eingang
ON für Alarm aktiv; blinkend für Alarm stummgeschaltet
ON für Einstellung Sollwert
Registerkarte. Falls das Password falsch ist, so
erscheint auf dem Display erneut das Label
PA1. Zum Durchgehen der übrigen register-
karten die Tasten"UP" und "DOWN" benut-
zen; die Registerkarte zeigen
auschließlich alle Parameter der Ebene 1
an.
ANMERKUNG: Auf dieser Ebene sind die
Parameter der Ebene 2 NICHT sichtbar,
auch wenn sie NICHT durch ein Password
geschützt sind)
2) Anzeige der Parameter der Ebene 2
Nach dem Aufrufen des Menüs
Programmierung die Registerkarte "Cnf" öff-
nen und die Parameter bis zum Label PA2
durchgehen. Beim Drücken der Taste "Set"
werden ausschließlich alle Parameter der
Ebene 2 angezeigt und es erscheint das Label
der ersten Registerkarte des Menüs
Programmierung. Die Parameter der Ebene 2
können durch ein zweites Password geschützt
werden (siehe Parameter "PA2" auf der
Registerkarte "diS", der nicht mit dem Label
PA2 auf der Registerkarte "Cnf" verwechselt
werden darf). Falls vorgesehen werden die
Parameter der Ebene 2 für den Benutzer ver-
steckt; beim Öffnen der Registerkarte "Cnf"
wird das PASSWORD für den Zugang zur
Ebene 2 verlangt und (nach der richtrtigen
Eingabe des Passwords) anschließend der-
scheint das Label der ersten Registerkarte des
Menüs Programmierung..
ANMERKUNG: Auf dieser Ebene werden
ausschließlich alle Parameter der Ebene 2
angezeigt. Die Parameter der Ebene 1 sind
daher nicht sichtbar, es sei denn bei Verlassen
des Menüs Programmierung und
Wiederholung des Vorgangs 1). Zum Öffnen
der Registerkarte "Set" drücken. Es erscheint
das Label des ersten sichtbaren Parameters.
Zum Durchgehen der übrigen Parameter die
Tasten "UP" und "DOWN" benutzen, zum
Ändern des Parameters die "Set" drücken und
sofort wieder loslassen, den gewünschten
Wert mit den Tasten "UP" und "DOWN" ein-
stellen und dann mit der Taste "set" bestäti-
gen und zum nächsten Parameter übergehen.
ANMERKUNG: Es wird empfohlen, das
Instrument immer aus- und wieder einzuschal-
ten, wenn die Konfigurierung der Parameter
geändert worden ist, um Funktionsstörungen
der Konfigurierung und/oder der laufenden
Zeitsteuerung zu vermeiden.
PASSWORD
Die Passwords "PA1" und "PA2" gestatten
jeweils den Zugang zu den Parametern der
Ebene 1 und der Ebene 2. In der
Standardkonfigurierung sind die Passwords
nicht vorhanden. Zum Befähigen (Wert 0)
