2. Descrizione generale

Questo libretto include le istruzioni per l'installa-
zione, il funzionamento e la manutenzione delle
pompe Grundfos sommergibili per acque reflue SL1
e SLV AUTO . Le pompe Grundfos SL1 e SLV
ADAPT
AUTO sono portatili e progettate per il pom-
ADAPT
paggio di liquami domestici ed industriali e di acque
reflue.
Sono disponibili due tipi di pompe:
• Le pompe SL1.50.65 per liquami con girante
monocanale
• Pompe SLV.65.65 per liquami con girante Super-
Vortex a flusso libero.
Le pompe possono essere installate con un sistema
ad accoppiamento automatico o essere posizionate
autonomamente sul fondo di un pozzetto.
Avvertimento
Condizioni speciali per un utilizzo in sicu-
rezza delle pompe antideflagranti SL1 e
SLV AUTO
ADAPT
• I bulloni utilizzati per la sostituzione
devono essere di classe A2-70 o supe-
riore, conformemente a EN/ISO 3506-
1.
• La protezione termica negli avvolgi-
menti dello statore ha una temperatura
nominale di 150 °C e deve garantire il
disinserimento dell'alimentazione. L'ali-
mentazione deve poi essere ripristinata
manualmente.
258
:

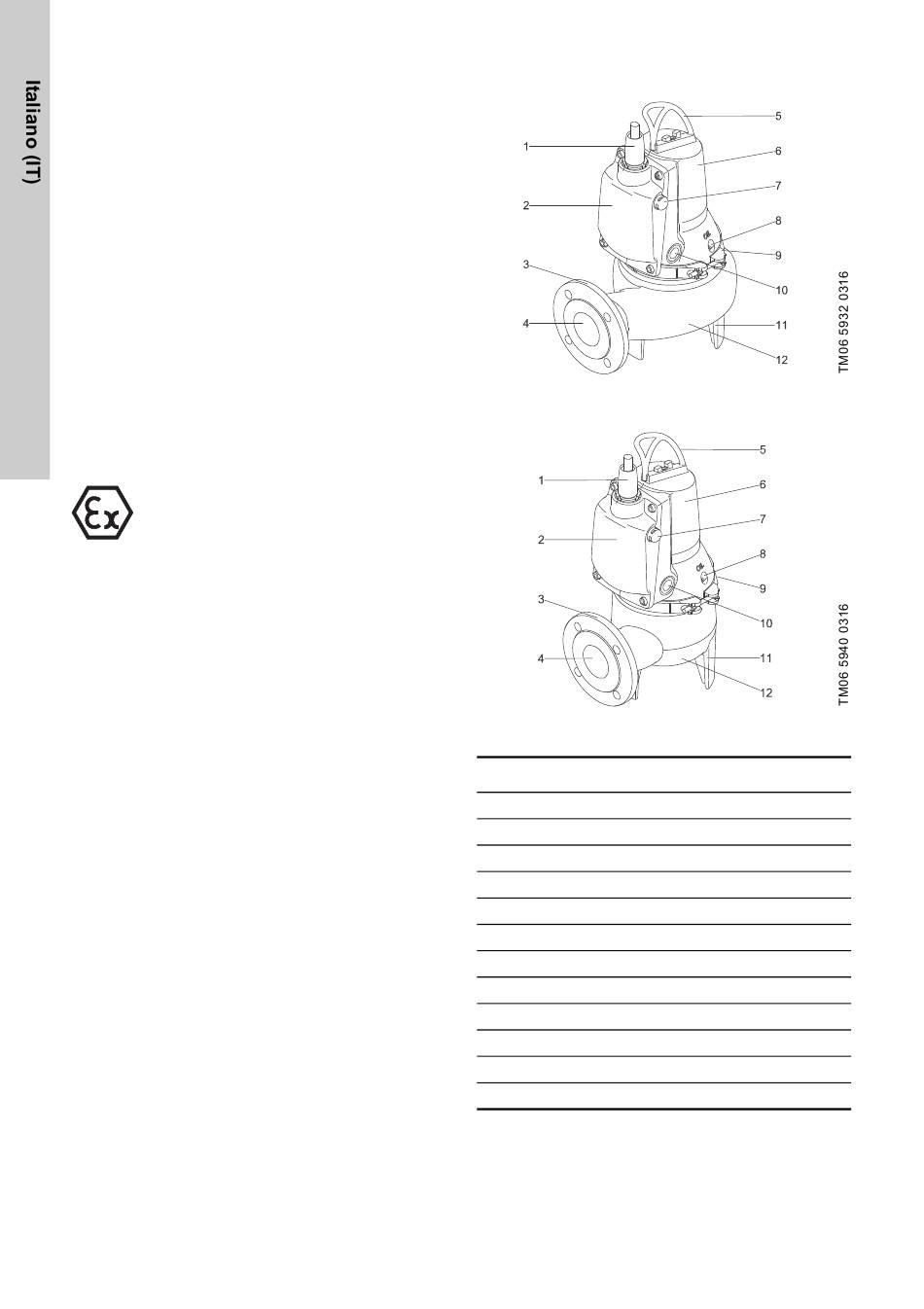

2.1 Disegni del prodotto
Fig. 1 Pompa SL1.50.65 AUTO
Fig. 2 Pompa SLV.65.65 AUTO
Pos. Descrizione
1 Spina del cavo
2 Unità elettronica
3 Flangia di mandata DN 65, PN 10
4 Bocca di mandata
5 Staffa di sollevamento
6 Corpo dello statore
7 Sensore di livello
8 Tappo dell'olio
9 Fascetta
10 Sensori di marcia a secco
11 Base della pompa
12 Corpo pompa
