Installation

Wandmontage

Suchen Sie einen geeigneten Installationsort, beachten Sie bitte dazu die Hinweise

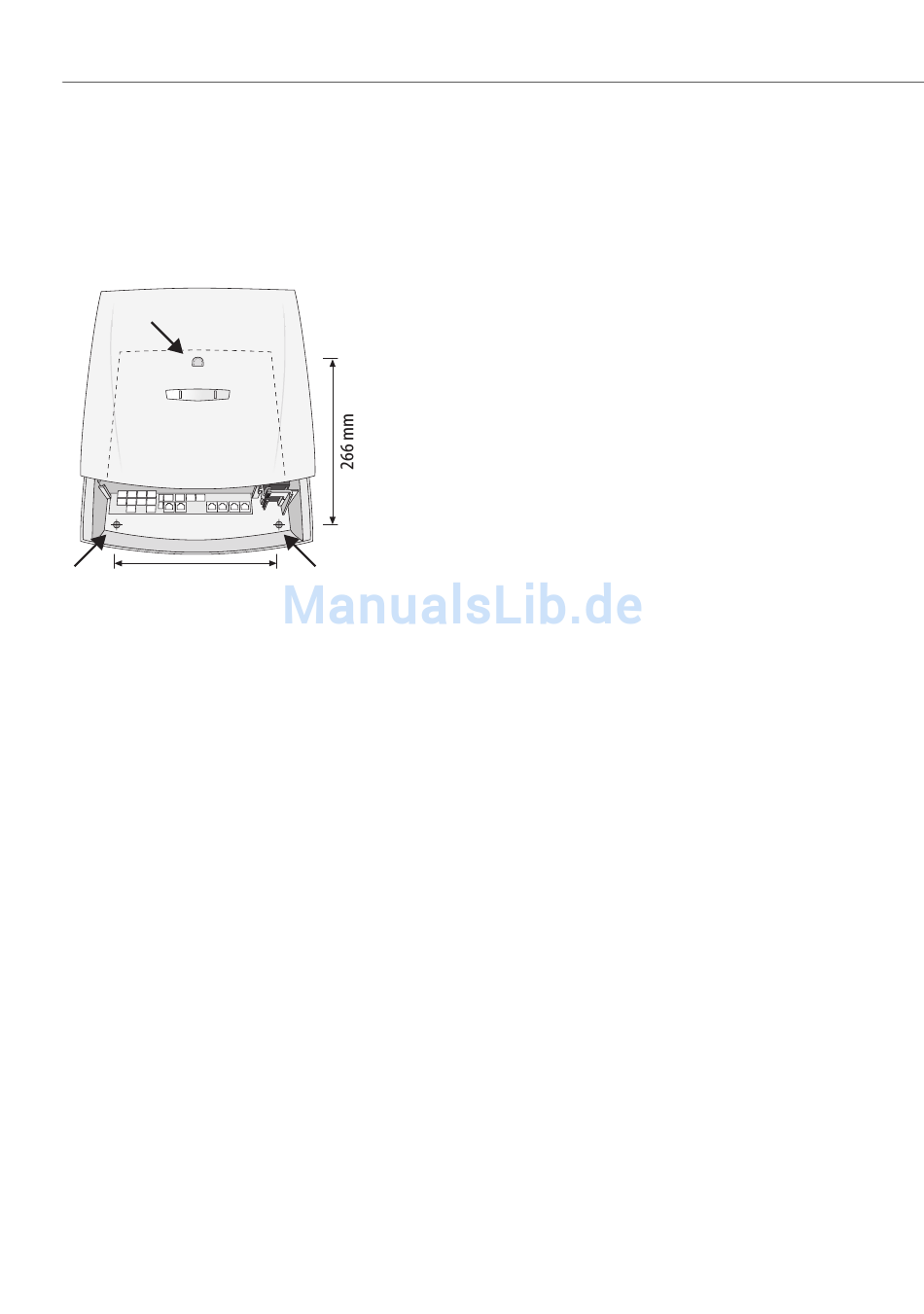

unter Montageort ab Seite 33. Die OpenCom X320 wird mit 3 Schrauben an der Wand
gemäß diesem Schema befestigt:
Aufhängung (Geräterückseite)
A
B
290 mm
Öffnungen für Befestigungsschrauben
Befestigungsschema
Um die Schrauben an den Befestigungspunkten B einzuschrauben, nehmen Sie den
Deckel der OpenCom X320 ab und führen Sie die Schrauben durch die vorgesehenen
Löcher. Die Schraube am Befestigungspunkt A dient zum Einhängen der
OpenCom X320; sie muss daher bis auf 4 mm Abstand zur Wand eingedreht werden.
Belegung der Schnittstellen, Terminierung,
Kabellänge
S -Anschlüsse
0
Alle S -Anschlüsse können extern (d. h. an ISDN-Netzabschlüssen) betrieben werden.
0
Der S 2-Anschluss und alle S
0
karten können außerdem intern angeschlossen werden. Die gleichzeitige Nutzung
eines S -Anschlusses als interner und externer Anschluss ist nicht möglich.
0
Ob Sie eine umschaltbare S
kation benutzen, richtet sich nach den Besonderheiten Ihres Kommunikationsbedarfs
und den vorhandenen Basisanschlüssen.
50
B
-Anschlüsse auf zusätzlich installierten Schnittstellen-
0
-Schnittstelle für die interne oder externe Kommuni-
0
