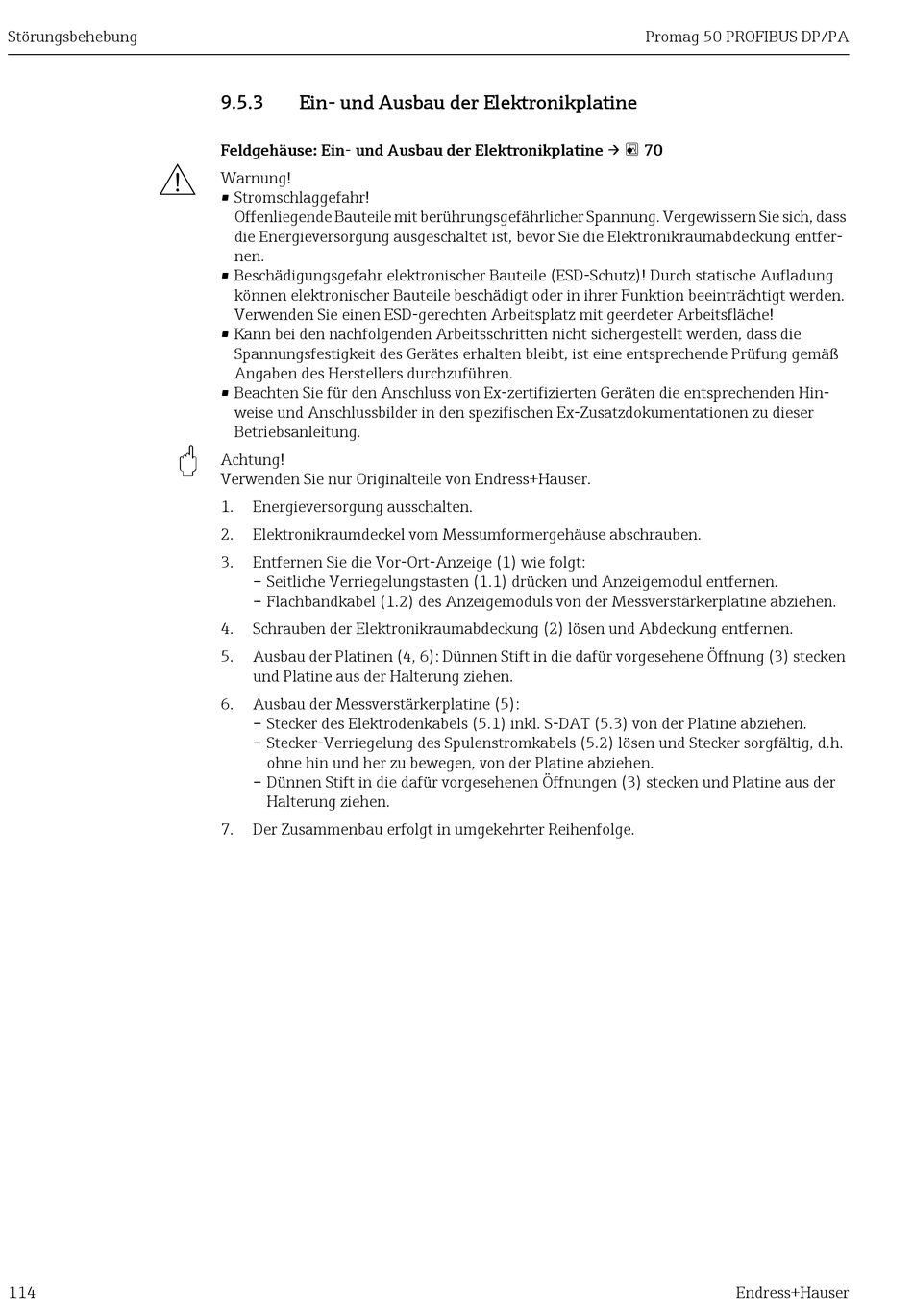

Störungsbehebung
#
"
114
9.5.3

Ein- und Ausbau der Elektronikplatine

Feldgehäuse: Ein- und Ausbau der Elektronikplatine →  70
Warnung!
• Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass
die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung
können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin-
weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1. Energieversorgung ausschalten.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
4. Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
5. Ausbau der Platinen (4, 6): Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken
und Platine aus der Halterung ziehen.
6. Ausbau der Messverstärkerplatine (5):
– Stecker des Elektrodenkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker-Verriegelung des Spulenstromkabels (5.2) lösen und Stecker sorgfältig, d.h.
ohne hin und her zu bewegen, von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehenen Öffnungen (3) stecken und Platine aus der
Halterung ziehen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
