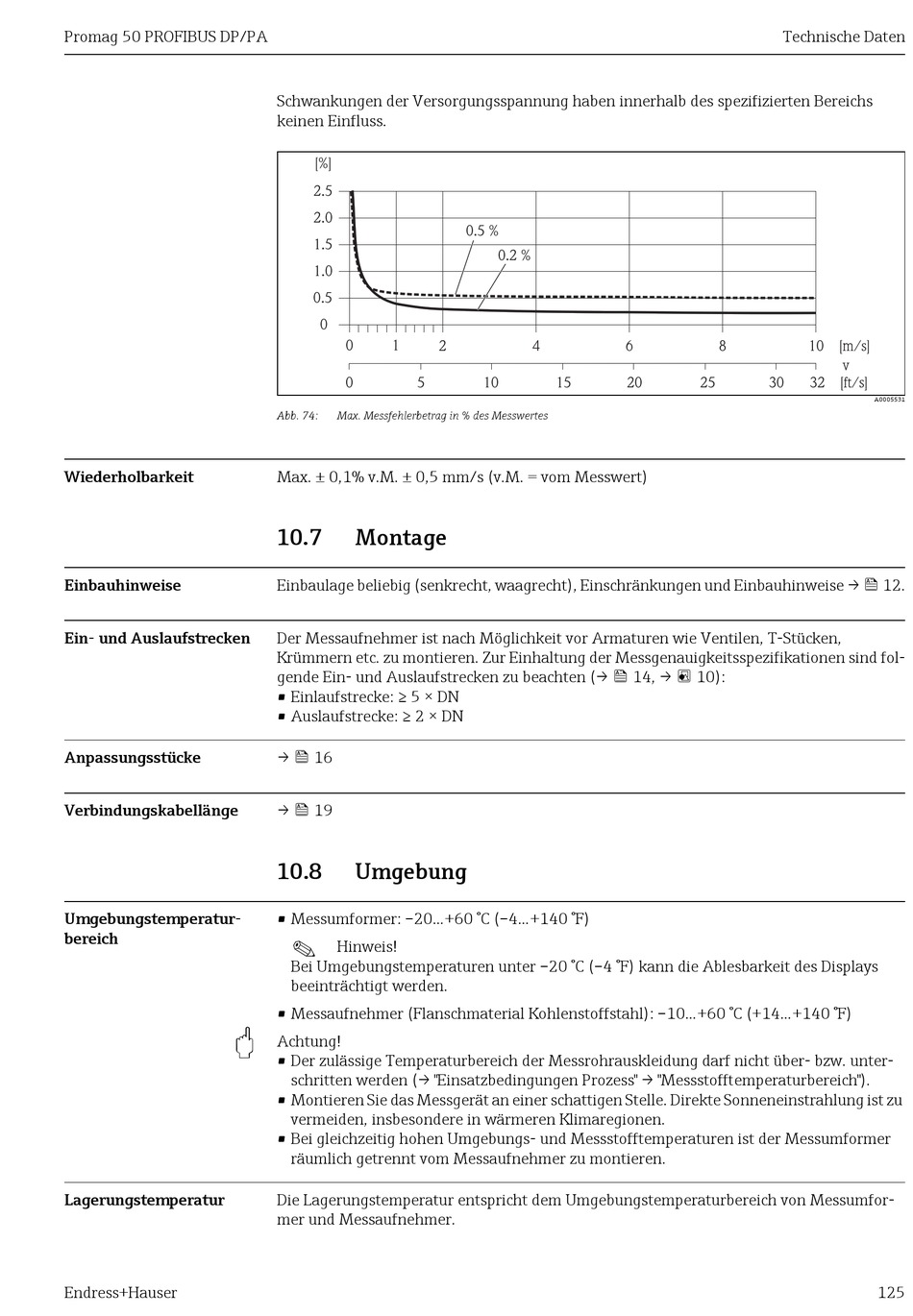

Promag 50 PROFIBUS DP/PA
Wiederholbarkeit
Einbauhinweise
Ein- und Auslaufstrecken
Anpassungsstücke
Verbindungskabellänge
Umgebungstemperatur-
bereich
"
Lagerungstemperatur
Endress+Hauser
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs
keinen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0
1 2
0 5
Abb. 74: Max. Messfehlerbetrag in % des Messwertes
Max. ± 0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
10.7

Montage

Einbaulage beliebig (senkrecht, waagrecht), Einschränkungen und Einbauhinweise →  12.
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken,
Krümmern etc. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind fol-
gende Ein- und Auslaufstrecken zu beachten (→  14, →  10):
• Einlaufstrecke: ≥ 5 × DN
• Auslaufstrecke: ≥ 2 × DN
→  16
→  19
10.8

Umgebung

• Messumformer: –20...+60 °C (–4...+140 °F)
!
Hinweis!
Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit des Displays
beeinträchtigt werden.
• Messaufnehmer (Flanschmaterial Kohlenstoffstahl): –10...+60 °C (+14...+140 °F)
Achtung!
• Der zulässige Temperaturbereich der Messrohrauskleidung darf nicht über- bzw. unter-
schritten werden (→ "Einsatzbedingungen Prozess" → "Messstofftemperaturbereich").
• Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu
vermeiden, insbesondere in wärmeren Klimaregionen.
• Bei gleichzeitig hohen Umgebungs- und Messstofftemperaturen ist der Messumformer
räumlich getrennt vom Messaufnehmer zu montieren.
Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumfor-
mer und Messaufnehmer.
0.5 %
0.2 %
4 6
10 15 20
Technische Daten
8 10 [m/s]
v
25 30 32 [ft/s]
A0005531
125
