Bedienung
!
72
5.3

Kurzanleitung zur Funktionsmatrix

Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise auf →  73.
• Detaillierte Beschreibungen aller Funktionen → Handbuch "Beschreibung Gerätefunktio-
nen"
Die Funktionsmatrix besteht aus zwei Ebenen, den Funktionsgruppen und deren Funktio-
nen.
Die Gruppen bilden eine "Grobeinteilung" der Bedienmöglichkeiten des Messgeräts. Jeder
Gruppe sind eine Anzahl von Funktionen zugeordnet. Über die Anwahl der Gruppe kann
man zu den Funktionen gelangen, in der die Bedienung bzw. Parametrierung des Messge-
räts erfolgt.
1.
HOME-Position →  → Einstieg in die Funktionsmatrix
2.
Funktionsgruppe auswählen (z.B. BETRIEB)
3.
Funktion auswählen (z.B. SPRACHE)
Parameter ändern / Zahlenwerte eingeben:
P
→ Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
 → Abspeichern der Eingaben
4.
Verlassen der Funktionsmatrix:
X
– Esc-Taste (
) länger als 3 Sekunden betätigen → HOME-Position
X
– Esc-Taste (
) mehrmals betätigen → schrittweiser Rücksprung zur HOME-Position
Esc
+
-
m
n

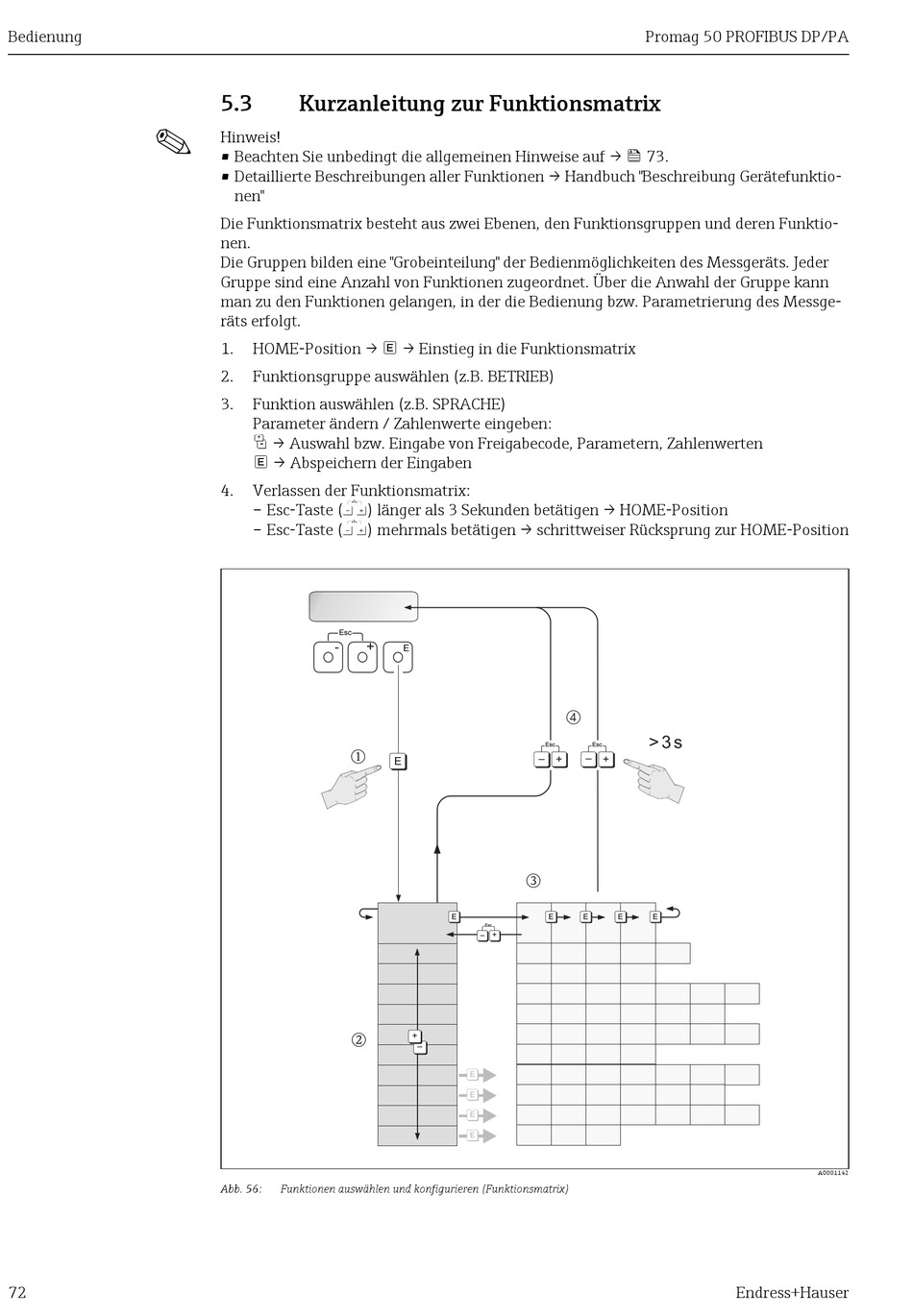

Abb. 56:
Funktionen auswählen und konfigurieren (Funktionsmatrix)
E
p
Esc
+
E
o
E
E
Esc
+
+
E
E
E
E
Promag 50 PROFIBUS DP/PA
> 3 s
Esc
+
E
E
E
Endress+Hauser
A0001142
