Verdrahtung
62

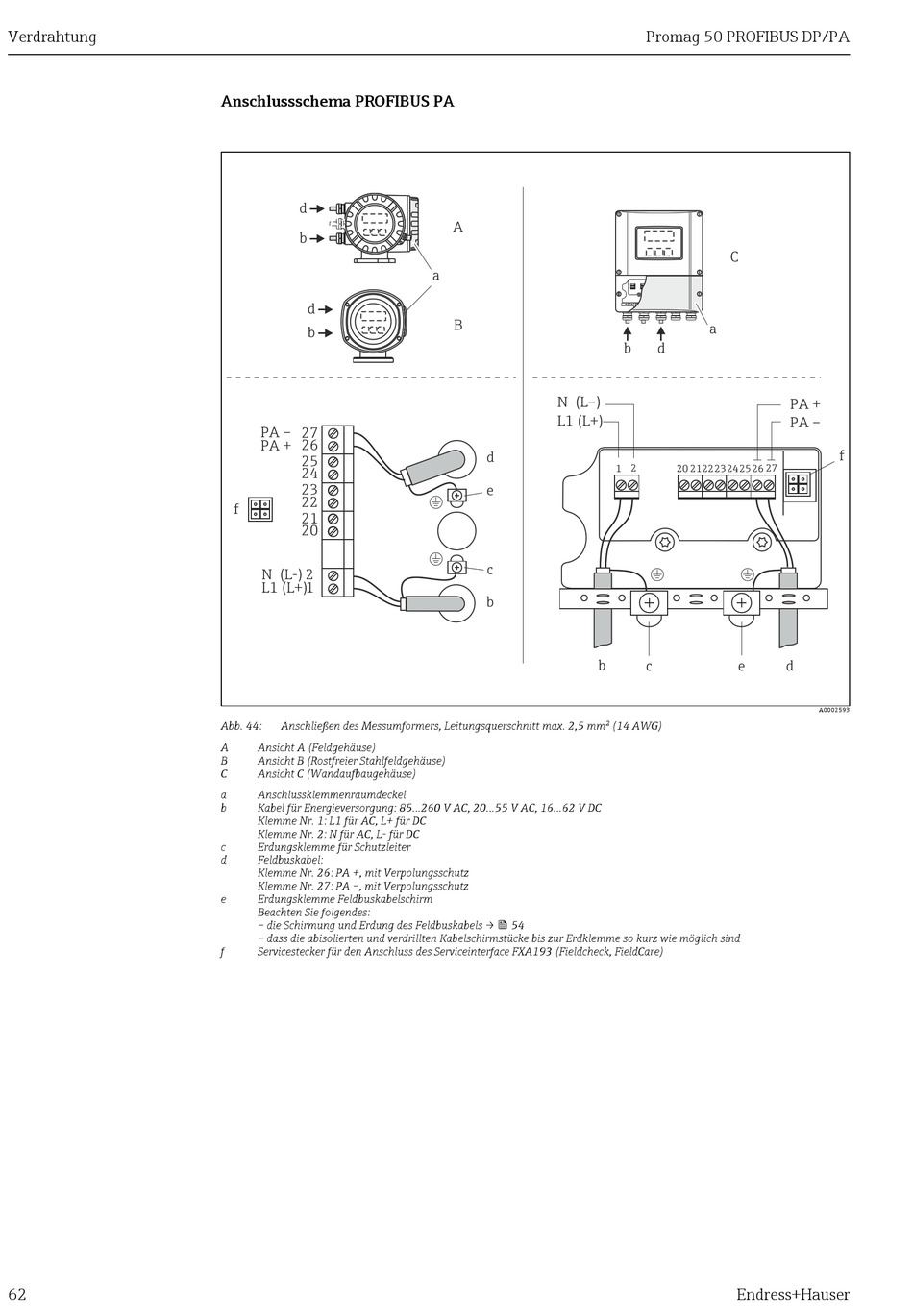

Anschlussschema PROFIBUS PA
d
b
d
b
PA –
27
26
PA +
25
24
23
22
f
21
20
N (L-) 2
L1 (L+) 1
Abb. 44: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm² (14 AWG)
A Ansicht A (Feldgehäuse)
B Ansicht B (Rostfreier Stahlfeldgehäuse)
C Ansicht C (Wandaufbaugehäuse)
a Anschlussklemmenraumdeckel
b Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel:
Klemme Nr. 26: PA +, mit Verpolungsschutz
Klemme Nr. 27: PA –, mit Verpolungsschutz
e Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels →  54
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
A
a
B
N (L–)
L1 (L+)
d
e
c
b
b
Promag 50 PROFIBUS DP/PA
C
a
b d
1 2 20 21 2223 2425 26 27
c e d
Endress+Hauser
PA +
PA –
f
A0002593
