Inbetriebnahme

!
!
82

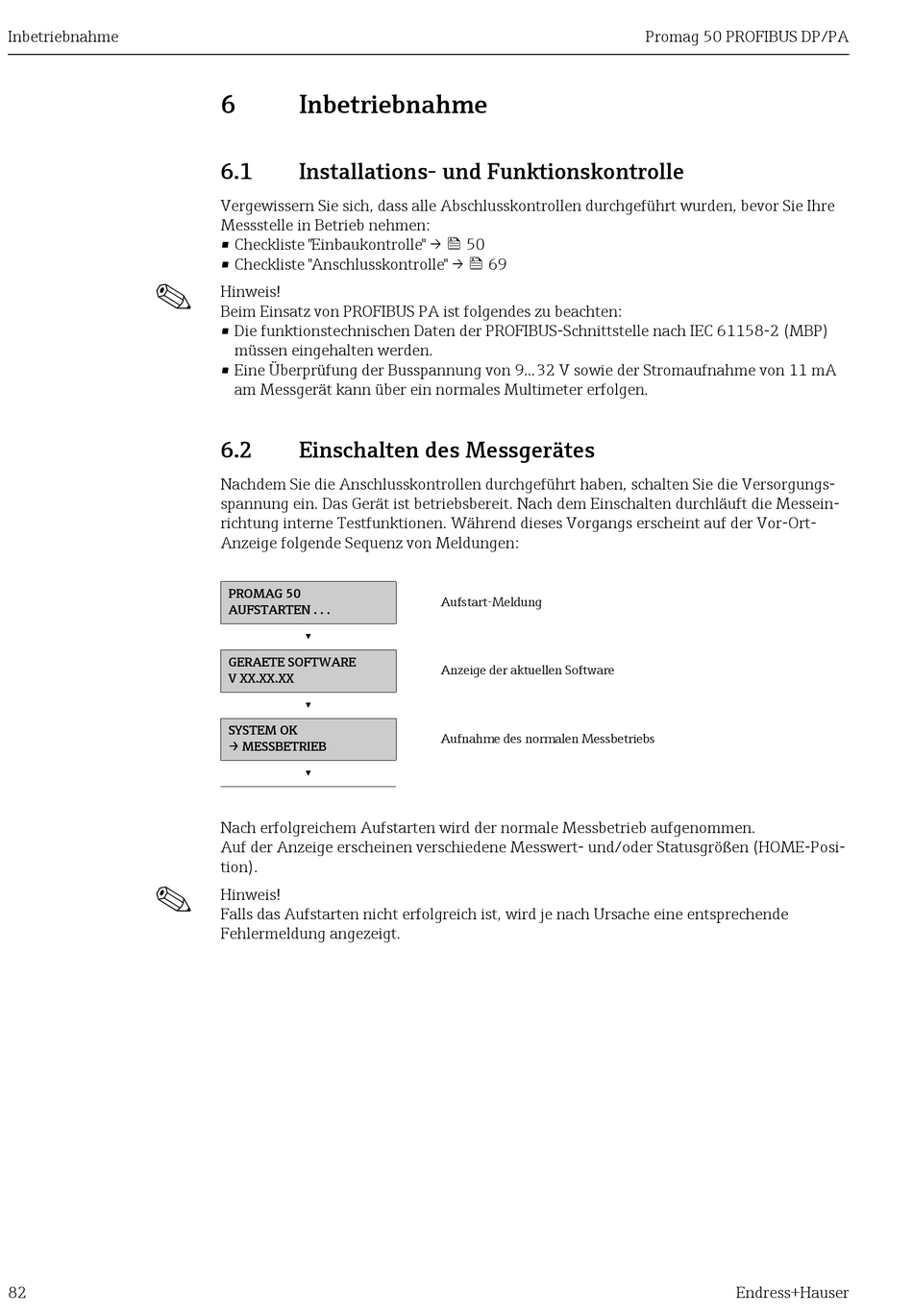

6 Inbetriebnahme
6.1

Installations- und Funktionskontrolle

Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre
Messstelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" →  50
• Checkliste "Anschlusskontrolle" →  69
Hinweis!
Beim Einsatz von PROFIBUS PA ist folgendes zu beachten:
• Die funktionstechnischen Daten der PROFIBUS-Schnittstelle nach IEC 61158-2 (MBP)
müssen eingehalten werden.
• Eine Überprüfung der Busspannung von 9...32 V sowie der Stromaufnahme von 11 mA
am Messgerät kann über ein normales Multimeter erfolgen.
6.2 Einschalten des Messgerätes
Nachdem Sie die Anschlusskontrollen durchgeführt haben, schalten Sie die Versorgungs-
spannung ein. Das Gerät ist betriebsbereit. Nach dem Einschalten durchläuft die Messein-
richtung interne Testfunktionen. Während dieses Vorgangs erscheint auf der Vor-Ort-
Anzeige folgende Sequenz von Meldungen:
PROMAG 50
AUFSTARTEN . . .
▾
GERAETE SOFTWARE
V XX.XX.XX
▾
SYSTEM OK
→ MESSBETRIEB
▾
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Posi-
tion).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende
Fehlermeldung angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Aufnahme des normalen Messbetriebs
Promag 50 PROFIBUS DP/PA
Endress+Hauser
