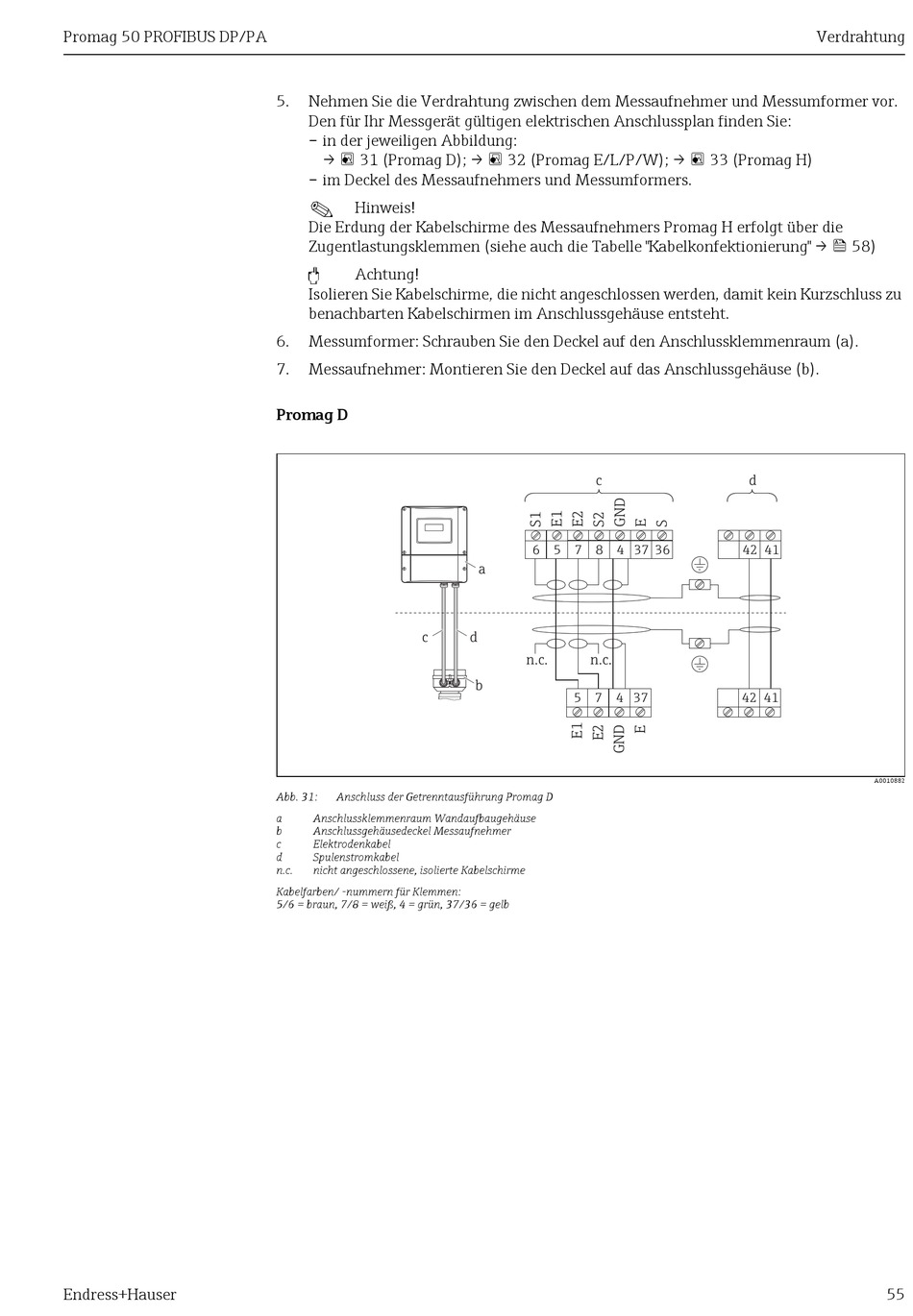

Endress+Hauser Proline Promag 50 PROFIBUS DP Betriebsanleitung Seite 55

Promag 50 PROFIBUS DP/PA
Endress+Hauser
5. Nehmen Sie die Verdrahtung zwischen dem Messaufnehmer und Messumformer vor.
Den für Ihr Messgerät gültigen elektrischen Anschlussplan finden Sie:
– in der jeweiligen Abbildung:
→  31 (Promag D); →  32 (Promag E/L/P/W); →  33 (Promag H)
– im Deckel des Messaufnehmers und Messumformers.
!
Hinweis!
Die Erdung der Kabelschirme des Messaufnehmers Promag H erfolgt über die
Zugentlastungsklemmen (siehe auch die Tabelle "Kabelkonfektionierung" →  58)
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Anschlussgehäuse entsteht.
6. Messumformer: Schrauben Sie den Deckel auf den Anschlussklemmenraum (a).
7. Messaufnehmer: Montieren Sie den Deckel auf das Anschlussgehäuse (b).
Promag D
c
Abb. 31: Anschluss der Getrenntausführung Promag D
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Elektrodenkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Kabelfarben/ -nummern für Klemmen:
5/6 = braun, 7/8 = weiß, 4 = grün, 37/36 = gelb
c
6 5 7 8 4 37 36
a
d
n.c. n.c.
b
5 7 4 37
Verdrahtung
d
42 41
42 41
A0010882
55
