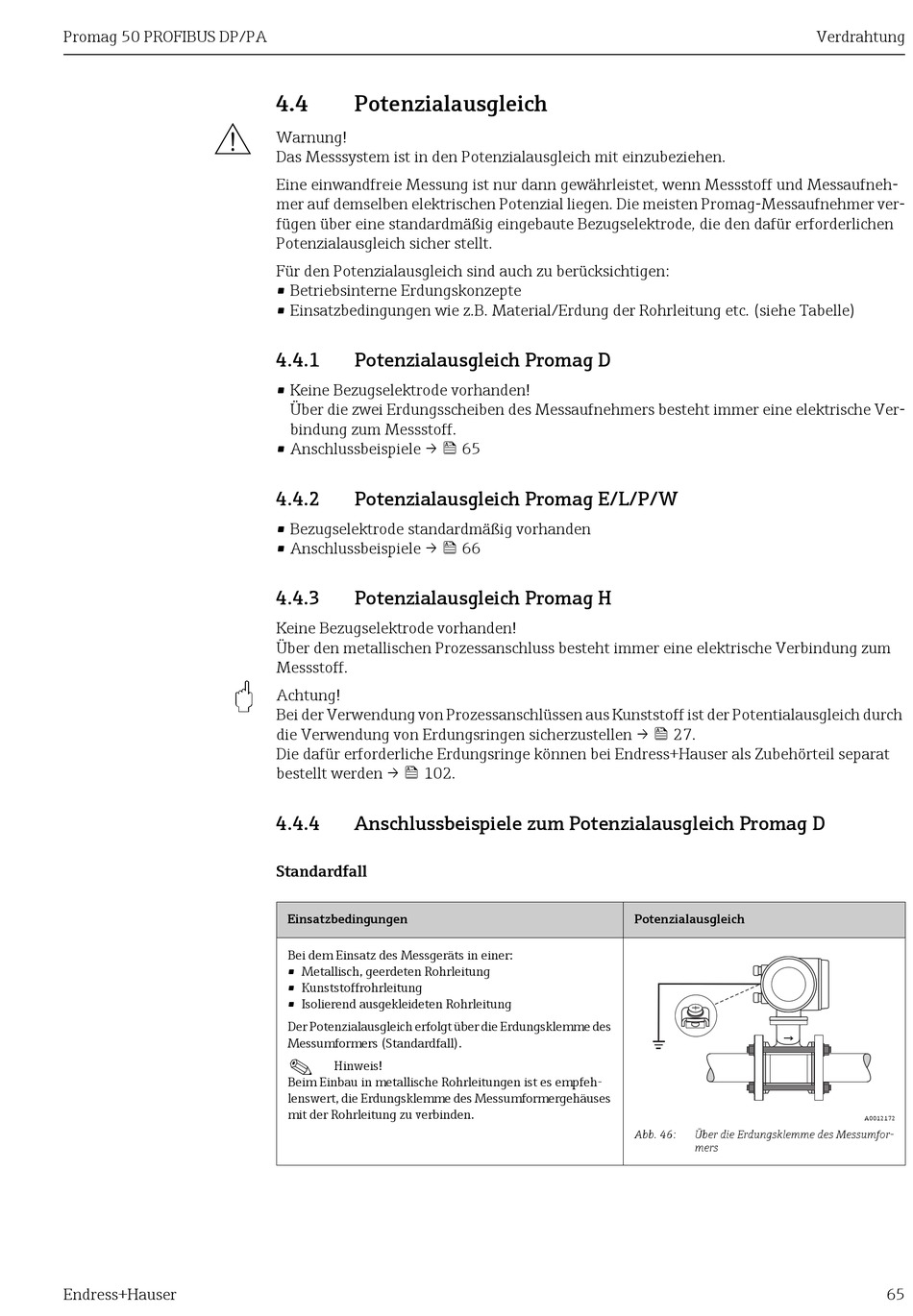

Promag 50 PROFIBUS DP/PA
#
"
Endress+Hauser
4.4

Potenzialausgleich

Warnung!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufneh-
mer auf demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer ver-
fügen über eine standardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen
Potenzialausgleich sicher stellt.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/Erdung der Rohrleitung etc. (siehe Tabelle)
4.4.1

Potenzialausgleich Promag D

• Keine Bezugselektrode vorhanden!
Über die zwei Erdungsscheiben des Messaufnehmers besteht immer eine elektrische Ver-
bindung zum Messstoff.
• Anschlussbeispiele →  65
4.4.2 Potenzialausgleich Promag E/L/P/W
• Bezugselektrode standardmäßig vorhanden
• Anschlussbeispiele →  66
4.4.3 Potenzialausgleich Promag H
Keine Bezugselektrode vorhanden!
Über den metallischen Prozessanschluss besteht immer eine elektrische Verbindung zum
Messstoff.
Achtung!
Bei der Verwendung von Prozessanschlüssen aus Kunststoff ist der Potentialausgleich durch
die Verwendung von Erdungsringen sicherzustellen →  27.
Die dafür erforderliche Erdungsringe können bei Endress+Hauser als Zubehörteil separat
bestellt werden →  102.
4.4.4

Anschlussbeispiele zum Potenzialausgleich Promag D

Standardfall
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Metallisch, geerdeten Rohrleitung
• Kunststoffrohrleitung
• Isolierend ausgekleideten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers (Standardfall).
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfeh-
lenswert, die Erdungsklemme des Messumformergehäuses
mit der Rohrleitung zu verbinden.
Potenzialausgleich
Abb. 46: Über die Erdungsklemme des Messumfor-
mers
Verdrahtung
A0012172
65
