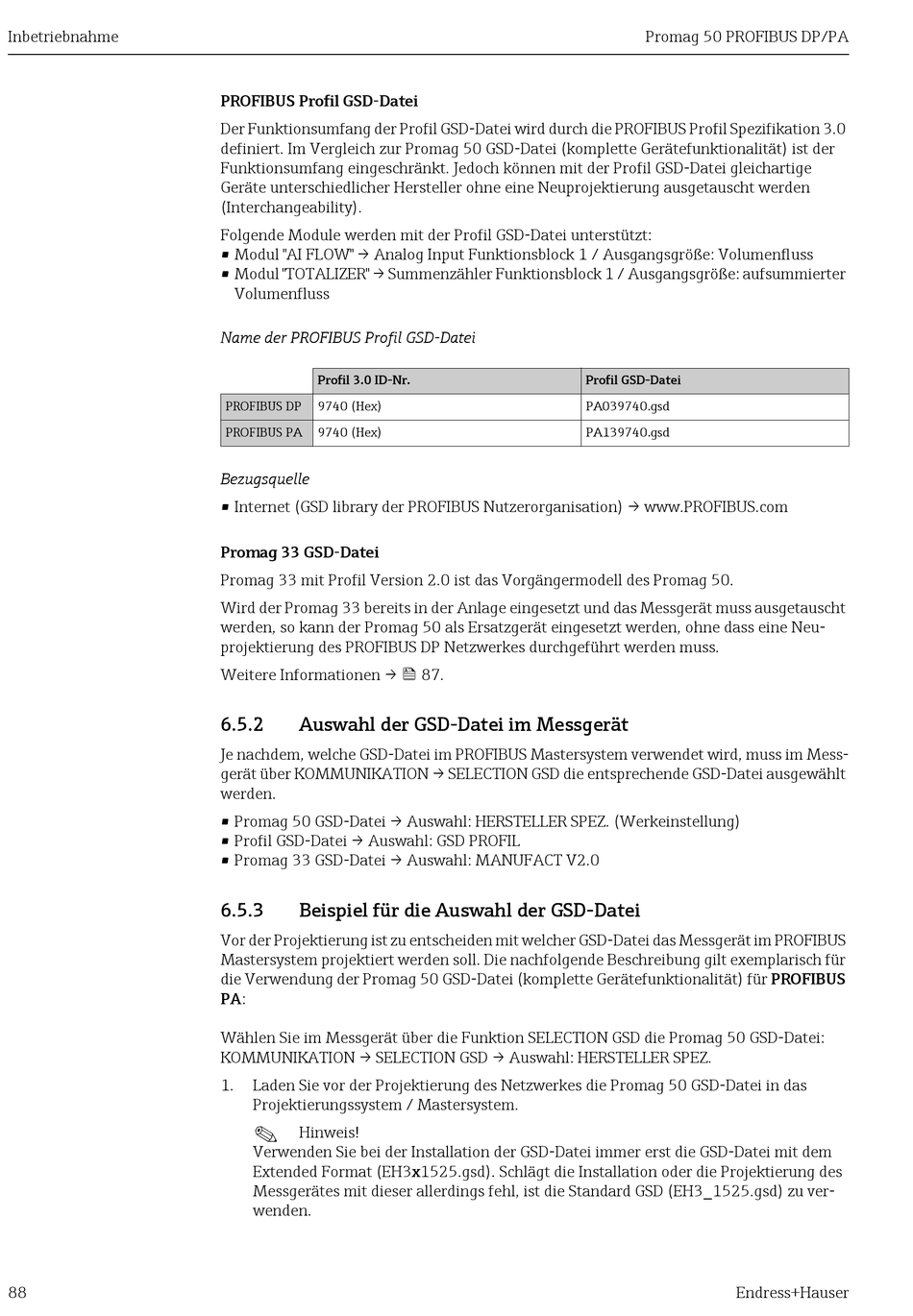

Inbetriebnahme
88
PROFIBUS Profil GSD-Datei
Der Funktionsumfang der Profil GSD-Datei wird durch die PROFIBUS Profil Spezifikation 3.0
definiert. Im Vergleich zur Promag 50 GSD-Datei (komplette Gerätefunktionalität) ist der
Funktionsumfang eingeschränkt. Jedoch können mit der Profil GSD-Datei gleichartige
Geräte unterschiedlicher Hersteller ohne eine Neuprojektierung ausgetauscht werden
(Interchangeability).
Folgende Module werden mit der Profil GSD-Datei unterstützt:
• Modul "AI FLOW" → Analog Input Funktionsblock 1 / Ausgangsgröße: Volumenfluss
• Modul "TOTALIZER" → Summenzähler Funktionsblock 1 / Ausgangsgröße: aufsummierter
Volumenfluss
Name der PROFIBUS Profil GSD-Datei
Profil 3.0 ID-Nr.
PROFIBUS DP 9740 (Hex)
PROFIBUS PA 9740 (Hex)
Bezugsquelle
• Internet (GSD library der PROFIBUS Nutzerorganisation) → www.PROFIBUS.com
Promag 33 GSD-Datei
Promag 33 mit Profil Version 2.0 ist das Vorgängermodell des Promag 50.
Wird der Promag 33 bereits in der Anlage eingesetzt und das Messgerät muss ausgetauscht
werden, so kann der Promag 50 als Ersatzgerät eingesetzt werden, ohne dass eine Neu-
projektierung des PROFIBUS DP Netzwerkes durchgeführt werden muss.
Weitere Informationen →  87.
6.5.2 Auswahl der GSD-Datei im Messgerät
Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Mess-
gerät über KOMMUNIKATION → SELECTION GSD die entsprechende GSD-Datei ausgewählt
werden.
• Promag 50 GSD-Datei → Auswahl: HERSTELLER SPEZ. (Werkeinstellung)
• Profil GSD-Datei → Auswahl: GSD PROFIL
• Promag 33 GSD-Datei → Auswahl: MANUFACT V2.0
6.5.3 Beispiel für die Auswahl der GSD-Datei
Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei das Messgerät im PROFIBUS
Mastersystem projektiert werden soll. Die nachfolgende Beschreibung gilt exemplarisch für
die Verwendung der Promag 50 GSD-Datei (komplette Gerätefunktionalität) für PROFIBUS
PA:
Wählen Sie im Messgerät über die Funktion SELECTION GSD die Promag 50 GSD-Datei:
KOMMUNIKATION → SELECTION GSD → Auswahl: HERSTELLER SPEZ.
1. Laden Sie vor der Projektierung des Netzwerkes die Promag 50 GSD-Datei in das
Projektierungssystem / Mastersystem.
!
Hinweis!
Verwenden Sie bei der Installation der GSD-Datei immer erst die GSD-Datei mit dem
Extended Format (EH3x1525.gsd). Schlägt die Installation oder die Projektierung des
Messgerätes mit dieser allerdings fehl, ist die Standard GSD (EH3_1525.gsd) zu ver-
wenden.
Promag 50 PROFIBUS DP/PA
Profil GSD-Datei
PA039740.gsd
PA139740.gsd
